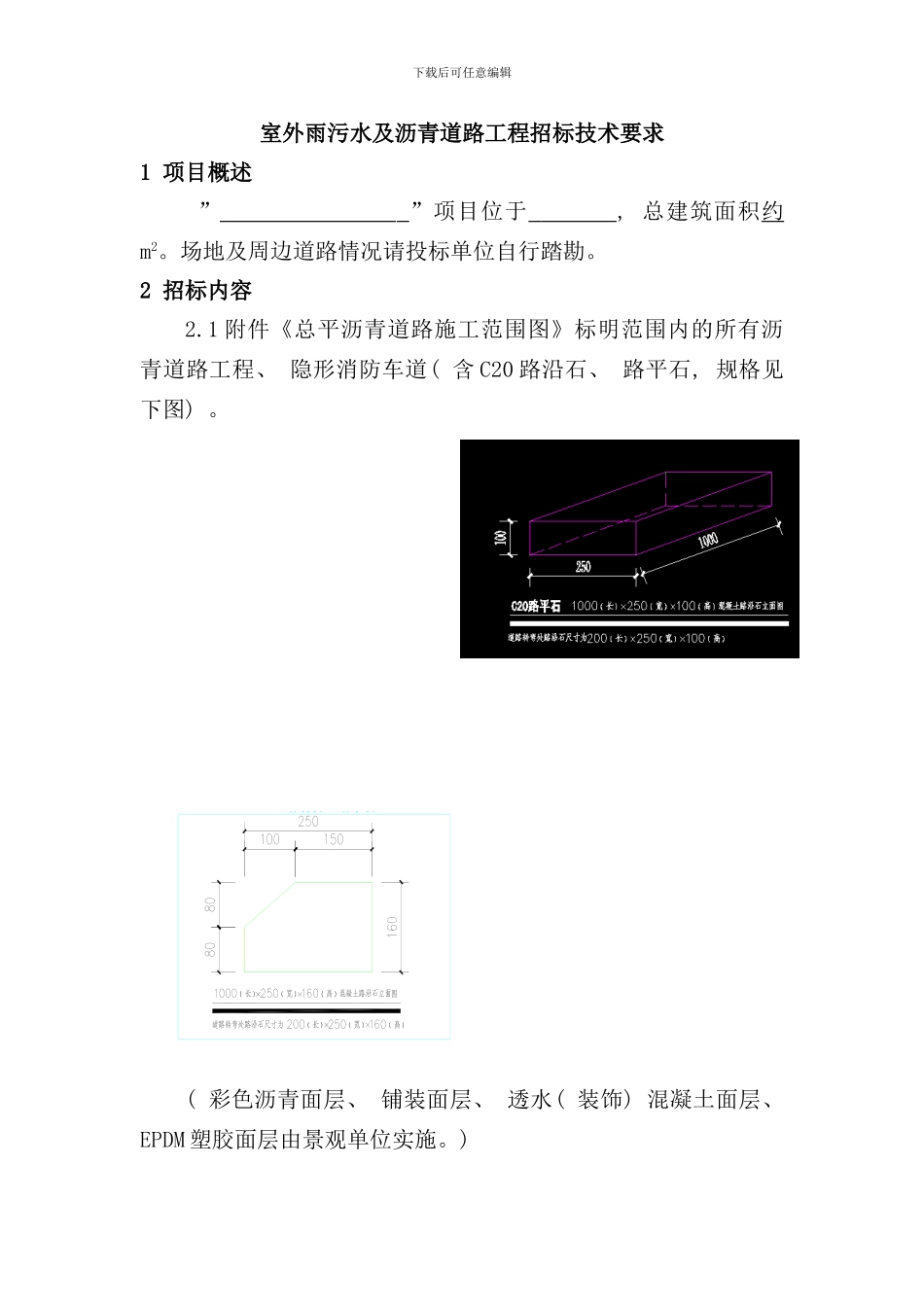

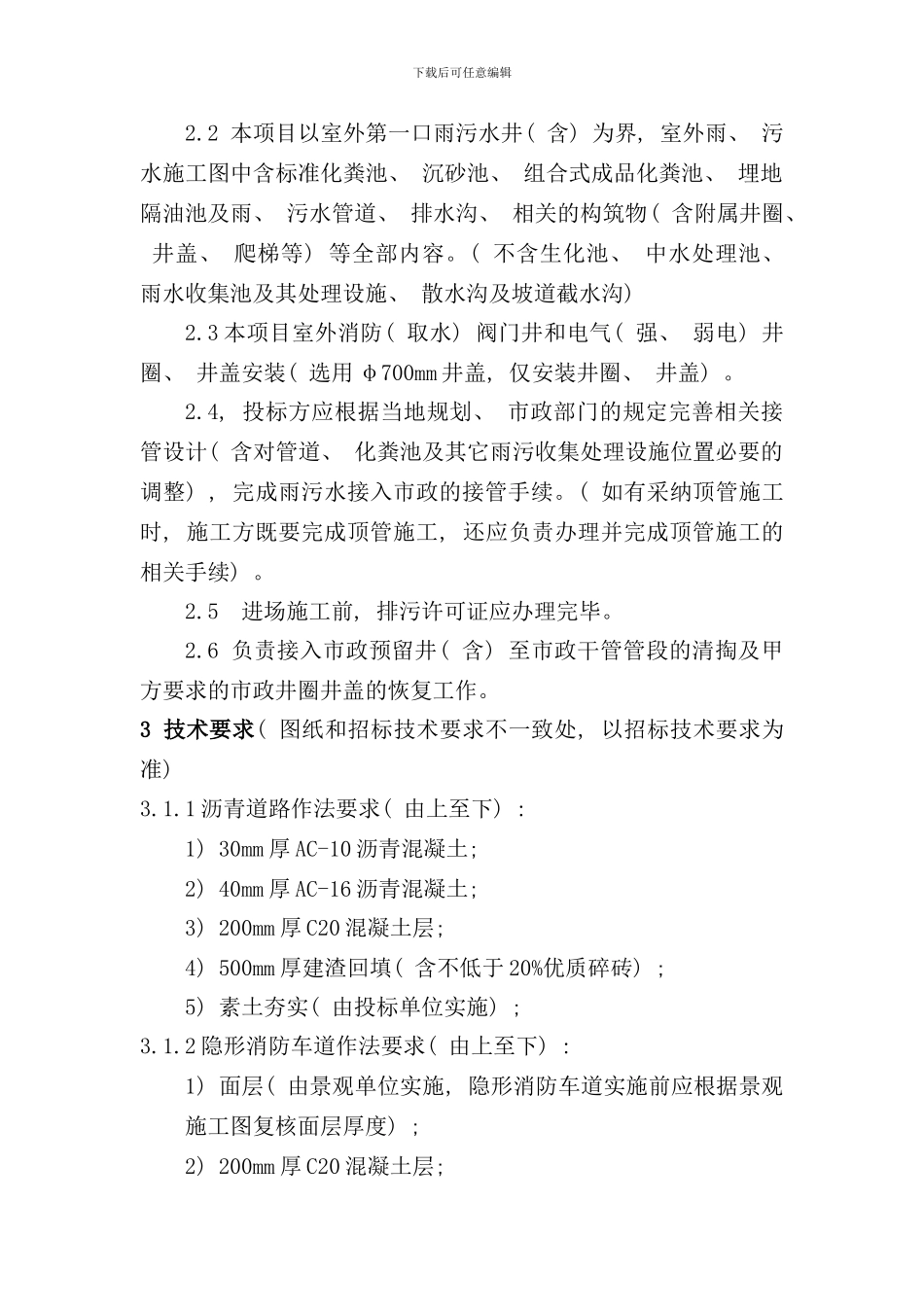

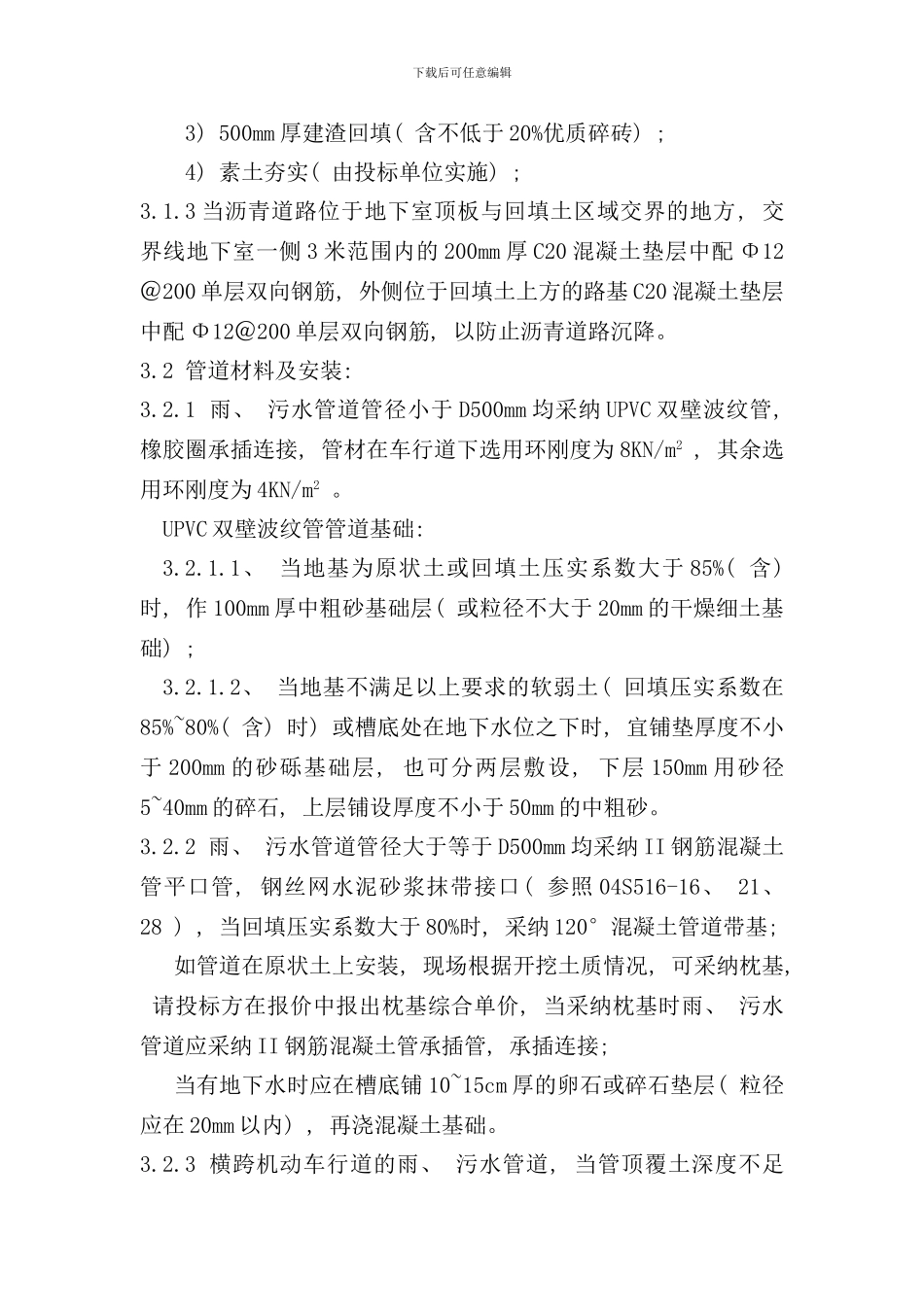

下载后可任意编辑室外雨污水及沥青道路工程招标技术要求1 项目概述 ” ”项目位于 , 总建筑面积约 m2。场地及周边道路情况请投标单位自行踏勘。2 招标内容2.1 附件《总平沥青道路施工范围图》标明范围内的所有沥青道路工程、 隐形消防车道( 含 C20 路沿石、 路平石, 规格见下图) 。( 彩色沥青面层、 铺装面层、 透水( 装饰) 混凝土面层、 EPDM 塑胶面层由景观单位实施。) 下载后可任意编辑2.2 本项目以室外第一口雨污水井( 含) 为界, 室外雨、 污水施工图中含标准化粪池、 沉砂池、 组合式成品化粪池、 埋地隔油池及雨、 污水管道、 排水沟、 相关的构筑物( 含附属井圈、 井盖、 爬梯等) 等全部内容。( 不含生化池、 中水处理池、 雨水收集池及其处理设施、 散水沟及坡道截水沟) 2.3 本项目室外消防( 取水) 阀门井和电气( 强、 弱电) 井圈、 井盖安装( 选用 φ700mm 井盖, 仅安装井圈、 井盖) 。2.4, 投标方应根据当地规划、 市政部门的规定完善相关接管设计( 含对管道、 化粪池及其它雨污收集处理设施位置必要的调整) , 完成雨污水接入市政的接管手续。( 如有采纳顶管施工时, 施工方既要完成顶管施工, 还应负责办理并完成顶管施工的相关手续) 。2.5 进场施工前, 排污许可证应办理完毕。2.6 负责接入市政预留井( 含) 至市政干管管段的清掏及甲方要求的市政井圈井盖的恢复工作。3 技术要求( 图纸和招标技术要求不一致处, 以招标技术要求为准) 3.1.1 沥青道路作法要求( 由上至下) : 1) 30mm 厚 AC-10 沥青混凝土; 2) 40mm 厚 AC-16 沥青混凝土; 3) 200mm 厚 C20 混凝土层; 4) 500mm 厚建渣回填( 含不低于 20%优质碎砖) ; 5) 素土夯实( 由投标单位实施) ; 3.1.2 隐形消防车道作法要求( 由上至下) : 1) 面层( 由景观单位实施, 隐形消防车道实施前应根据景观施工图复核面层厚度) ; 2) 200mm 厚 C20 混凝土层; 下载后可任意编辑3) 500mm 厚建渣回填( 含不低于 20%优质碎砖) ; 4) 素土夯实( 由投标单位实施) ; 3.1.3 当沥青道路位于地下室顶板与回填土区域交界的地方, 交界线地下室一侧 3 米范围内的 200mm 厚 C20 混凝土垫层中配 Φ12＠200 单层双向钢筋, 外侧位于回填土上方的路基 C20 混凝土垫层中配 Φ12＠200 单层双向钢筋, 以防止沥青道路沉降。3.2 管道材料及安装: 3.2.1 雨、 污水管道管...
