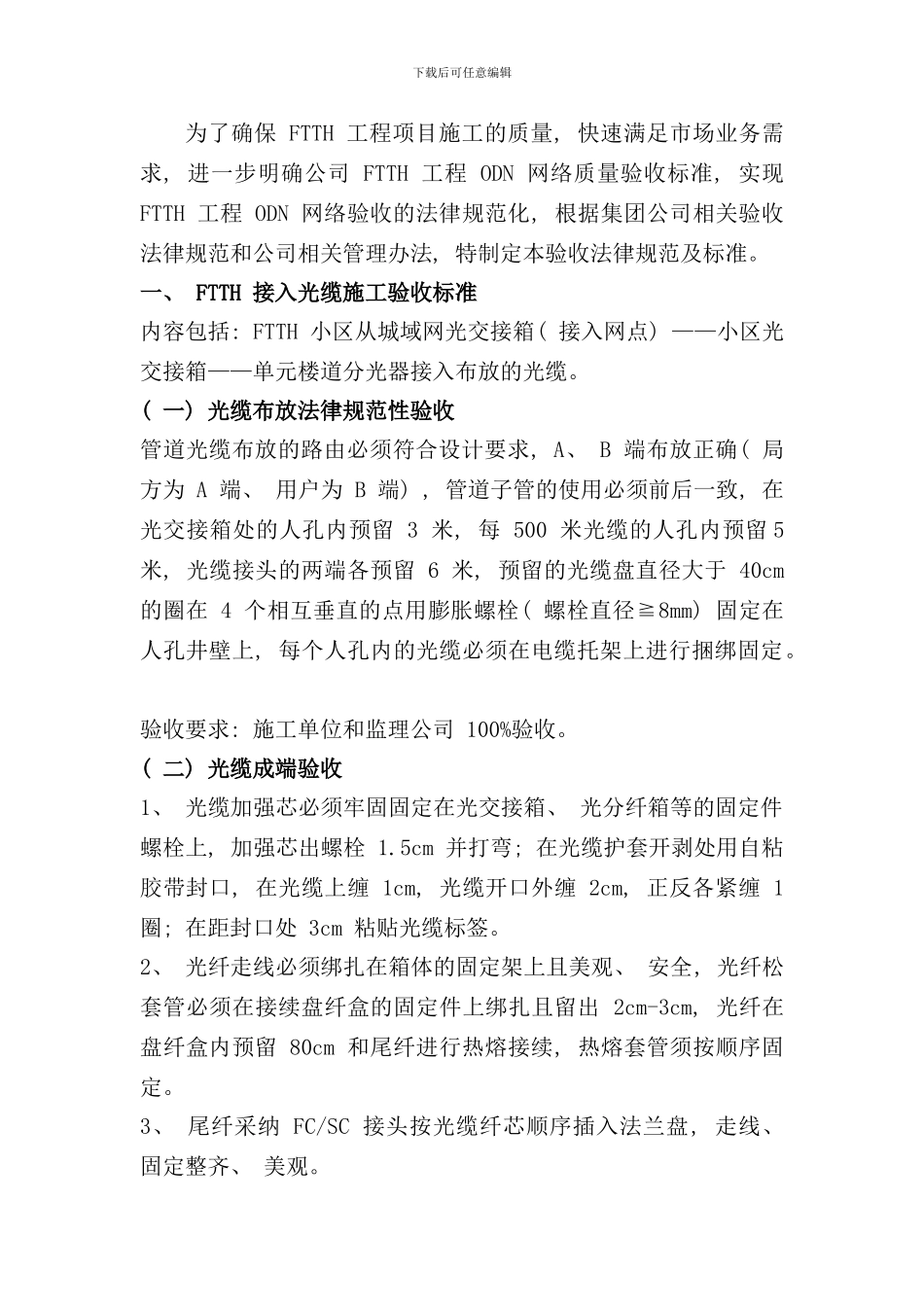

下载后可任意编辑为了确保 FTTH 工程项目施工的质量, 快速满足市场业务需求, 进一步明确公司 FTTH 工程 ODN 网络质量验收标准, 实现FTTH 工程 ODN 网络验收的法律规范化, 根据集团公司相关验收法律规范和公司相关管理办法, 特制定本验收法律规范及标准。 一、 FTTH 接入光缆施工验收标准 内容包括: FTTH 小区从城域网光交接箱( 接入网点) ——小区光交接箱——单元楼道分光器接入布放的光缆。 ( 一) 光缆布放法律规范性验收 管道光缆布放的路由必须符合设计要求, A、 B 端布放正确( 局方为 A 端、 用户为 B 端) , 管道子管的使用必须前后一致, 在光交接箱处的人孔内预留 3 米, 每 500 米光缆的人孔内预留 5米, 光缆接头的两端各预留 6 米, 预留的光缆盘直径大于 40cm的圈在 4 个相互垂直的点用膨胀螺栓( 螺栓直径≧8mm) 固定在人孔井壁上, 每个人孔内的光缆必须在电缆托架上进行捆绑固定。 验收要求: 施工单位和监理公司 100%验收。 ( 二) 光缆成端验收 1、 光缆加强芯必须牢固固定在光交接箱、 光分纤箱等的固定件螺栓上, 加强芯出螺栓 1.5cm 并打弯; 在光缆护套开剥处用自粘胶带封口, 在光缆上缠 1cm, 光缆开口外缠 2cm, 正反各紧缠 1 圈; 在距封口处 3cm 粘贴光缆标签。2、 光纤走线必须绑扎在箱体的固定架上且美观、 安全, 光纤松套管必须在接续盘纤盒的固定件上绑扎且留出 2cm-3cm, 光纤在盘纤盒内预留 80cm 和尾纤进行热熔接续, 热熔套管须按顺序固定。 3、 尾纤采纳 FC/SC 接头按光缆纤芯顺序插入法兰盘, 走线、 固定整齐、 美观。 下载后可任意编辑4、 光缆的服务地址、 纤芯号须清楚地标识在法兰盘的标识牌上。 验收要求: 100%检验。 ( 三) 光缆标签、 标识的验收 光缆的标签、 标识必须符合资源管理规定, 工程施工中须向资源管理中心申请光缆编码, 同一条光缆两端的标识、 人孔内光缆标识牌上的标识等必须编码一致, 人孔内光缆标识牌须牢固悬挂在光缆的中间。 验收要求: 管道人孔内抽查 30%, 终端 100%检验。 ( 四) 光纤传输性能测试 长度在 1km 以下的接入光缆, 只测试光纤的平均衰耗, 测试仪表为稳定光源和光功率计( 或光万用表) , 测试波长为 1550nm,衰耗值≤0.25dB/km; 长度大于 1km 的接入光缆, 除测试光纤平均衰耗外, 还要测试波长为 1550nm 窗口的 OTDR 曲线, 要求波形符 合 法 律 ...
