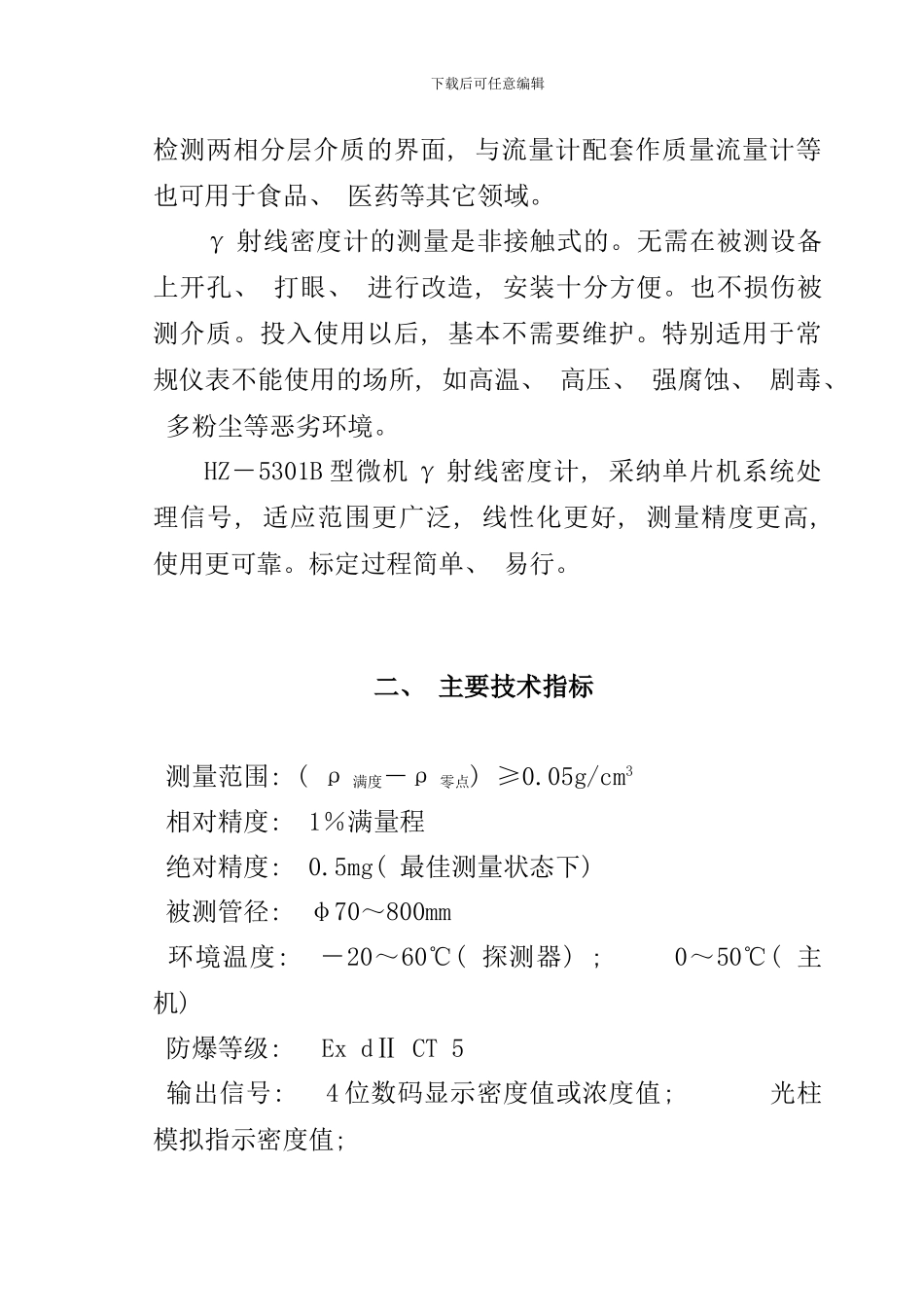

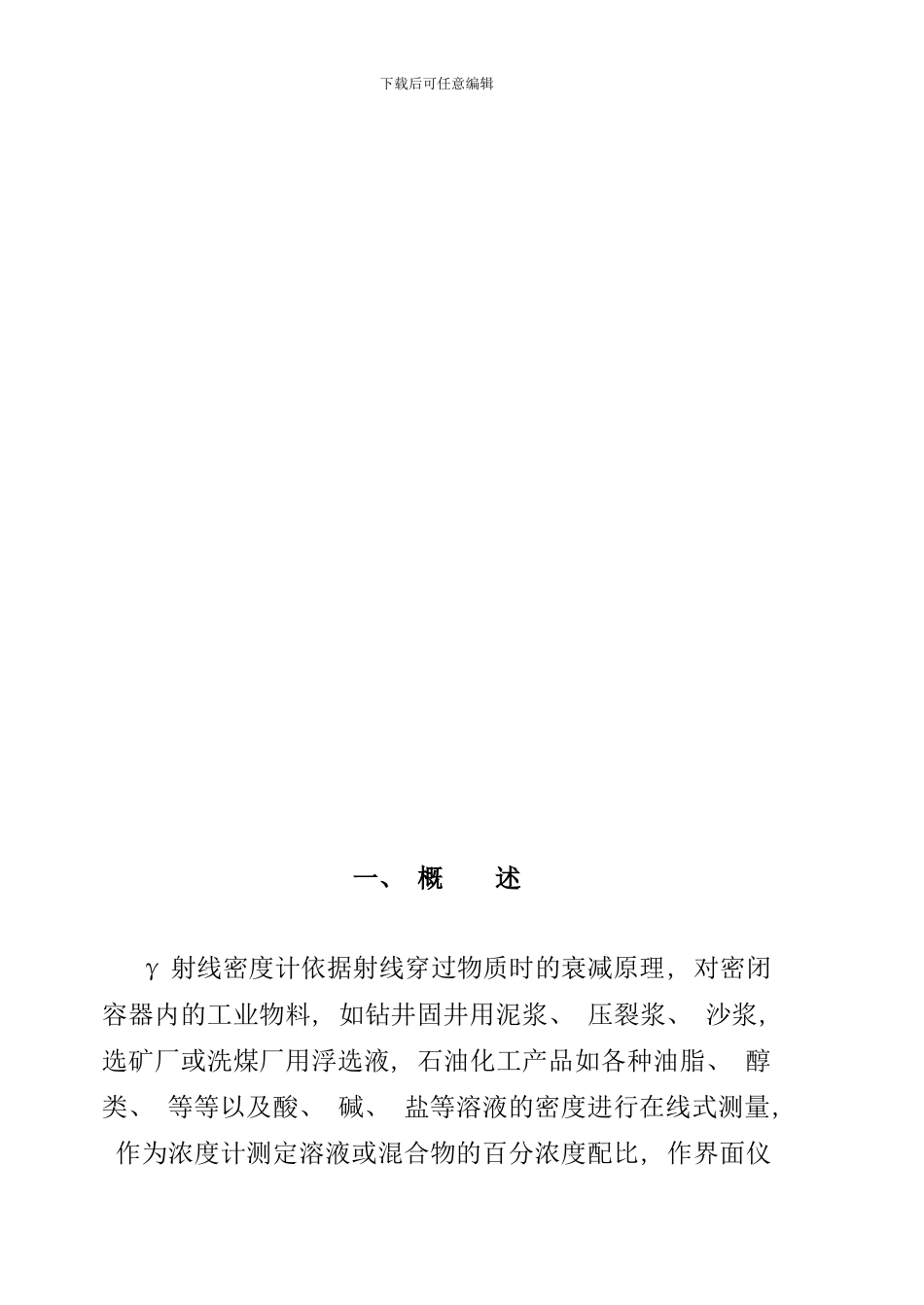

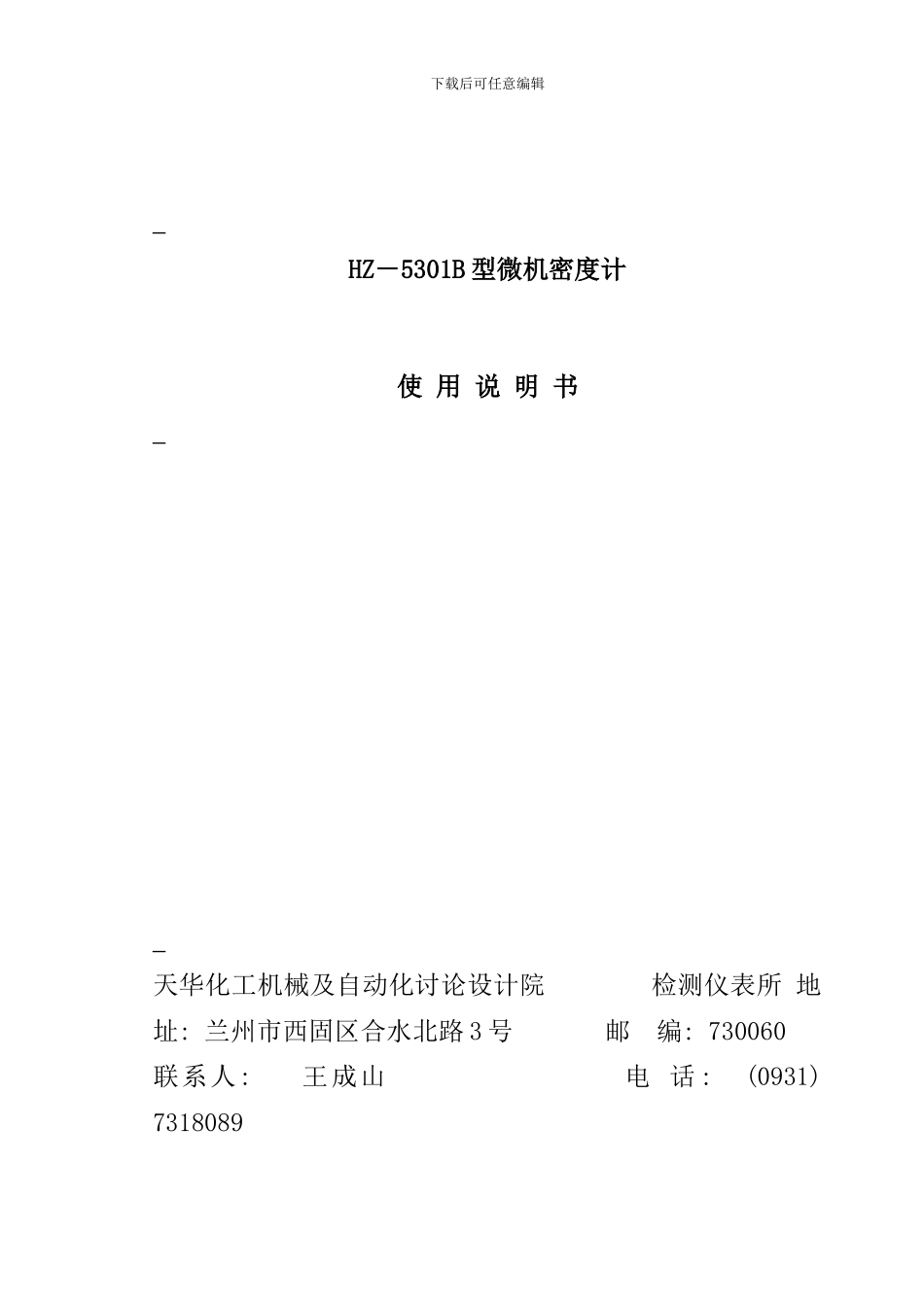

下载后可任意编辑 HZ－5301B 型微机密度计使 用 说 明 书 天华化工机械及自动化讨论设计院 检测仪表所 地 址: 兰州市西固区合水北路 3 号 邮 编: 730060联系人: 王成山 电 话 : (0931) 7318089下载后可任意编辑一、 概 述 γ 射线密度计依据射线穿过物质时的衰减原理, 对密闭容器内的工业物料, 如钻井固井用泥浆、 压裂浆、 沙浆, 选矿厂或洗煤厂用浮选液, 石油化工产品如各种油脂、 醇类、 等等以及酸、 碱、 盐等溶液的密度进行在线式测量, 作为浓度计测定溶液或混合物的百分浓度配比, 作界面仪下载后可任意编辑检测两相分层介质的界面, 与流量计配套作质量流量计等也可用于食品、 医药等其它领域。γ 射线密度计的测量是非接触式的。无需在被测设备上开孔、 打眼、 进行改造, 安装十分方便。也不损伤被测介质。投入使用以后, 基本不需要维护。特别适用于常规仪表不能使用的场所, 如高温、 高压、 强腐蚀、 剧毒、 多粉尘等恶劣环境。HZ－5301B 型微机 γ 射线密度计, 采纳单片机系统处理信号, 适应范围更广泛, 线性化更好, 测量精度更高, 使用更可靠。标定过程简单、 易行。 二、 主要技术指标 测量范围: ( ρ 满度－ρ 零点) ≥0.05g/cm3 相对精度: 1％满量程 绝对精度: 0.5mg( 最佳测量状态下) 被测管径: φ70～800mm 环境温度: －20～60℃( 探测器) ; 0～50℃( 主机) 防爆等级: Ex dⅡ CT 5 输出信号: 4 位数码显示密度值或浓度值; 光柱模拟指示密度值; 下载后可任意编辑0～10mA 或 4～20mA 标准电流输出; 2 路继电器越限报警输出。三、 测量原理 γ 射线密度计的测量原理是, 当 γ 射线穿过被测物质时, 其强度随吸收物质的密度( 或浓度) 作指数规律的变化: I = I0e－μρd 式中, I0是经过零点物料后测到的射线信号, I 是经过待测物料后测到的射线信号, μ 是被测物料对射线的质量吸收系数, ρ 是被测物料的密度, d 是射线穿过被测物料的距离。对于确定的测量对象, I0 和 μ、 d 都是不变的常量, 因此经过测量 I, 就能够得到被测物料的密度值 ρ。图 1 是典型测量方式: 下载后可任意编辑 图 1 放射源和探测器分别安装在被测管道的两侧( 根据不同情况, 放射源或探测器也可置于被测设备里面) 。当待测物料密度发生变化时, 在探测器一方, 到达它的射线强度就会随之变化。探测器的主要组成部分是闪...
