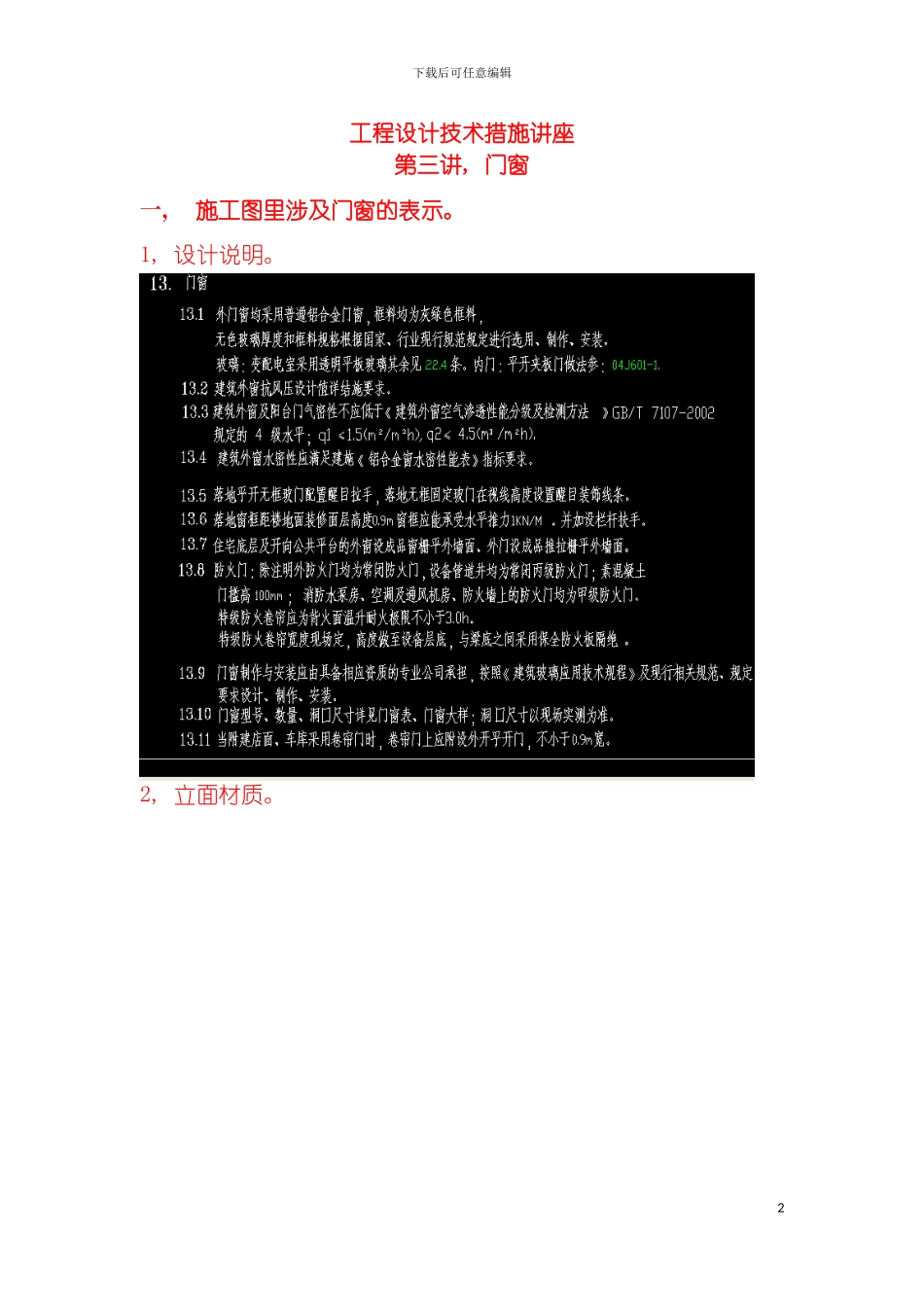

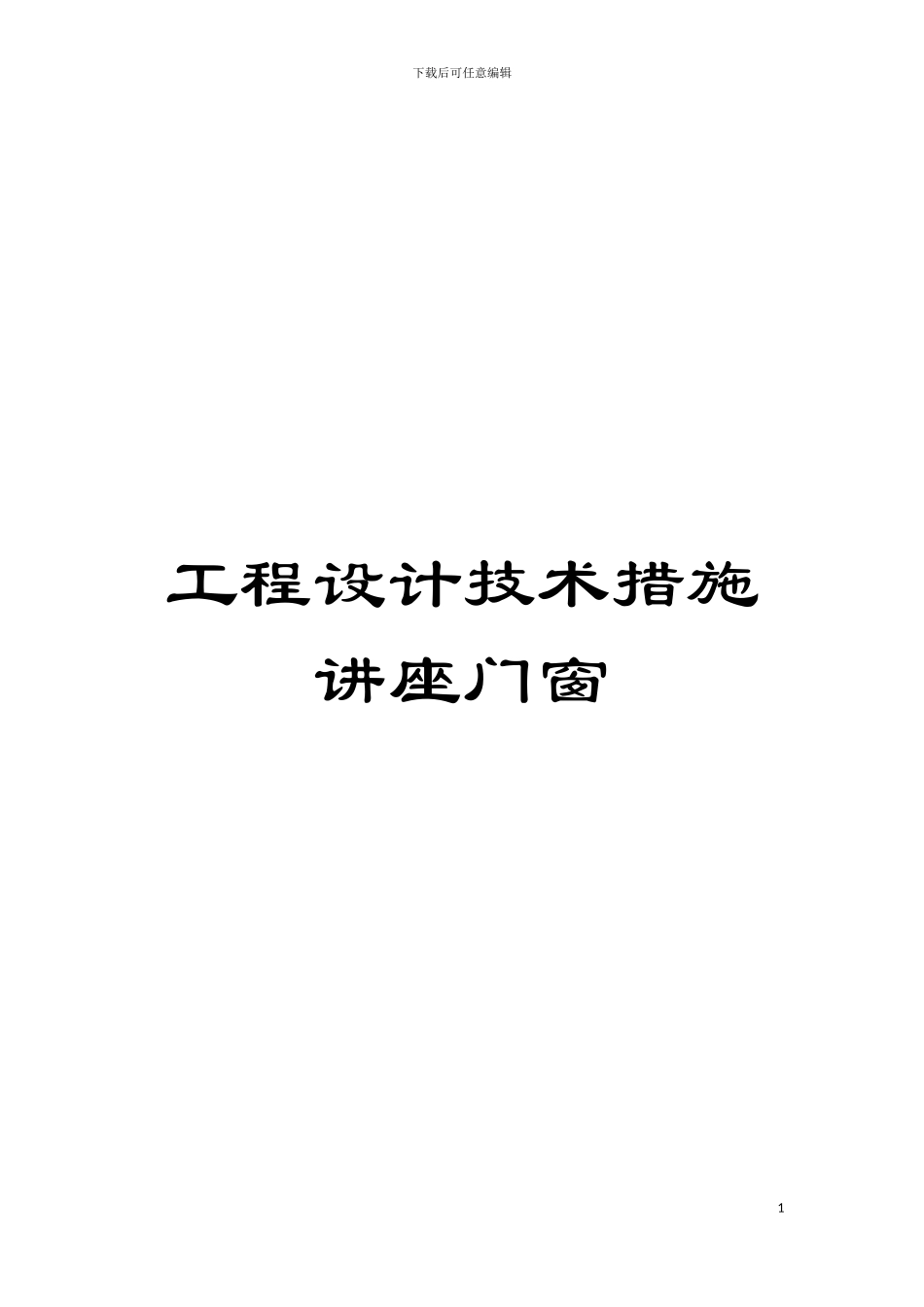

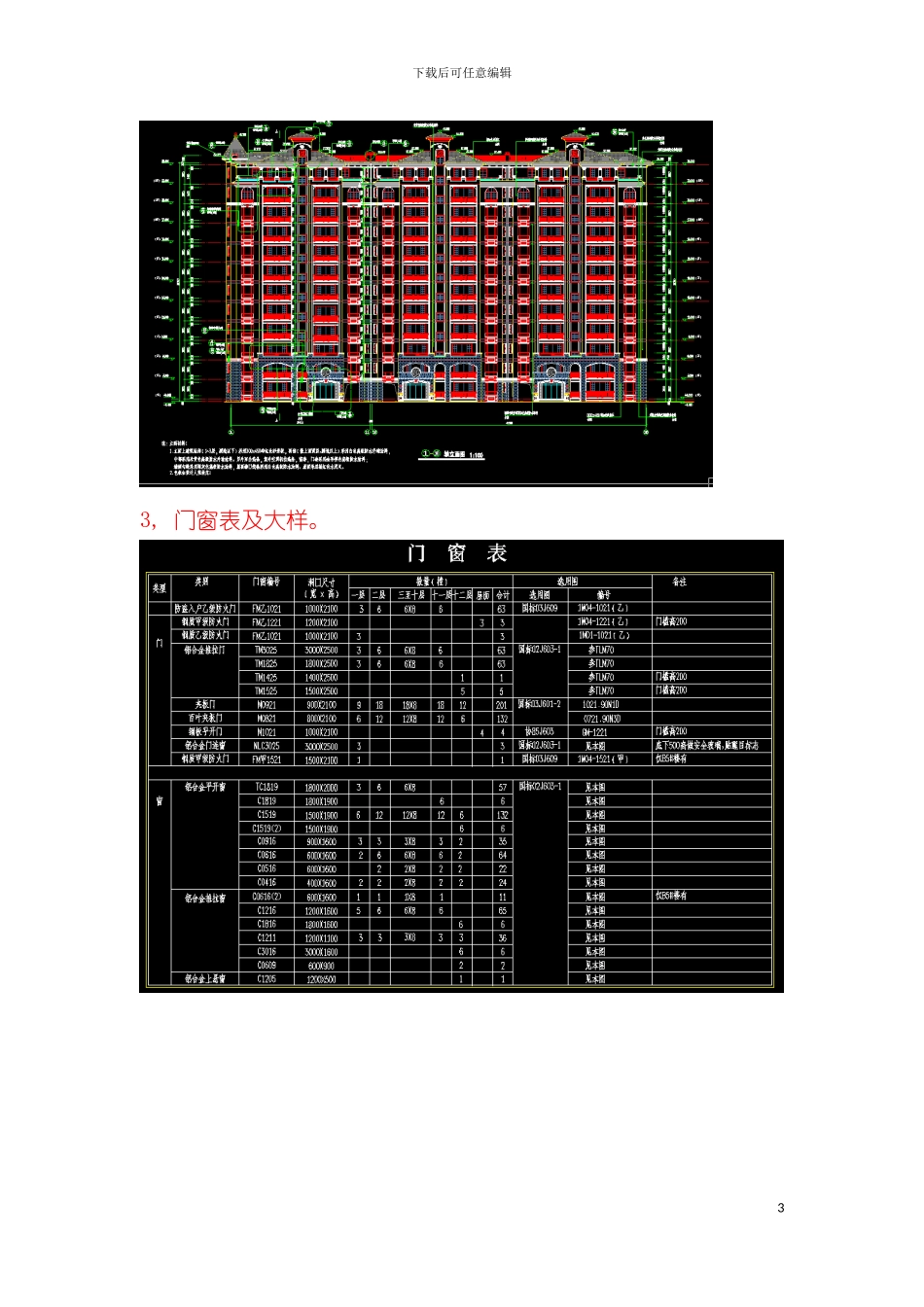

下载后可任意编辑工程设计技术措施讲座门窗1下载后可任意编辑工程设计技术措施讲座第三讲, 门窗一， 施工图里涉及门窗的表示。1, 设计说明。2, 立面材质。2下载后可任意编辑3, 门窗表及大样。3下载后可任意编辑二, 门窗分类按材料分: 木, 钢, 不锈钢, 铝合金, 塑料, 玻璃钢, 复合材料等。按开启方式分: 平开, 推拉, 提拉, 上翻( 上悬) , 下滑( 下悬) , 等等。按功能分: 防火, 隔声, 防光, 防盗, 密闭, 等等。 三, 门窗的设计, 使用和法律规范1，用料: a, 建筑工程中最常见的材料是铝合金门窗, 塑钢门窗, 胶合板内门窗。 b, 外门窗, 潮湿房间一般不使用木质材料或纤维板。 c, 空腹实腹钢窗已停止使用 d, 铝合金门窗在寒冷地区使用时, 应采纳断热型材。 e, 塑钢门窗在大洞口使用中应采纳分樘组合, 防止变形。2，设计选用: a, 3M 模数 b, 选用标准图集 c, 大洞口门窗应绘制拼樘立面图, 异型窗画展开立面图。 D, 设计提出主要的参数指标, 如强度, 气密性, 4下载后可任意编辑水密性, 保温隔声, 安全等。 E, 设计应提出采纳的材料, 颜色, 玻璃品种, 厚度等 F, 轻质墙的门垛, 大洞口窗垛实行加强措施 G, 缝隙采纳弹性材料填充, 如发泡聚氨酯等。 H, 《建筑安全玻璃管理规定》第六条 建筑物需要以玻璃作为建筑材料的下列部位必须使用安全玻璃: ( 一) 7 层及 7 层以上建筑物外开窗; ( 二) 面积大于 1.5m2 的窗玻璃或玻璃底边离最终装修面小于 500mm 的落地窗; ( 三) 幕墙( 全玻幕除外) ; ( 四) 倾斜装配窗、 各类天棚( 含天窗、 采光顶) 、 吊顶; ( 五) 观光电梯及其外围护; ( 六) 室内隔断、 浴室围护和屏风; ( 七) 楼梯、 阳台、 平台走廊的栏板和中庭内拦板; ( 八) 用于承受行人行走的地面板; ( 九) 水族馆和游泳池的观察窗、 观察孔; ( 十) 公共建筑物的出入口、 门厅等部位; ( 十一) 易遭受撞击、 冲击而造成人体损害的其它部位。3, 门的开启方式及应用详技术措施 10.3 条。4, 窗的开启方式及应用详技术措施 10.4 条。5, 窗台详技术措施 10.5 条。6, 擦窗详技术措施 10.6 条。7, 采光顶详技术措施 10.7 条。8, 玻璃详技术措施 10.8 条。9, 窗的物理性能详技术措施 10.9 条。5下载后可任意编辑四, 介绍常见门窗的基本知识和构造一) , 常见门窗1, 类型2, 开启方式的选择6下载后可任意编辑...
