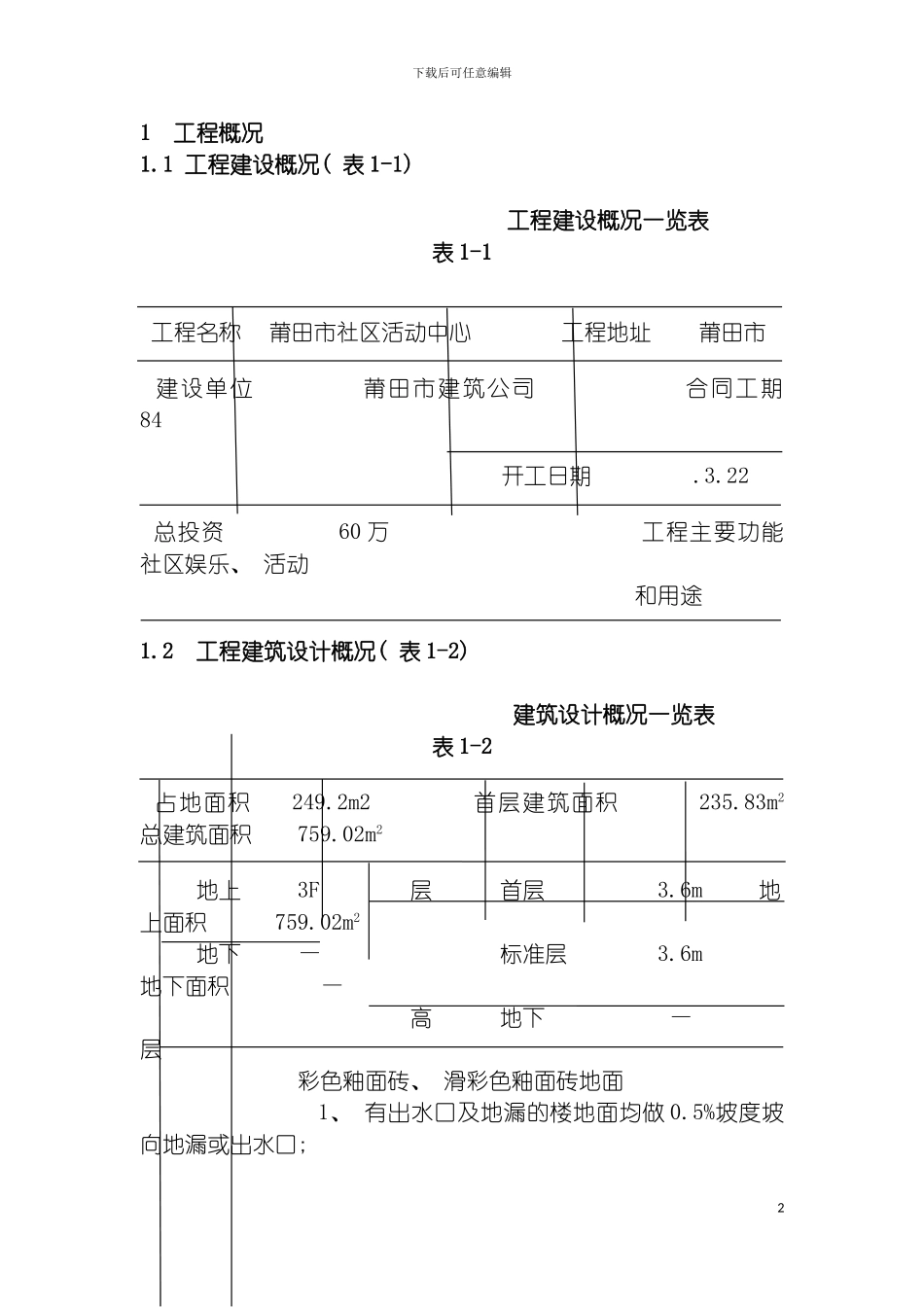

下载后可任意编辑工程项目管理课程设计1下载后可任意编辑1 工程概况1.1 工程建设概况( 表 1-1) 工程建设概况一览表 表 1-1 工程名称莆田市社区活动中心 工程地址莆田市 建设单位 莆田市建筑公司 合同工期 84 开工日期 .3.22 总投资 60 万 工程主要功能 社区娱乐、 活动 和用途1.2 工程建筑设计概况( 表 1-2) 建筑设计概况一览表 表 1-2 占地面积 249.2m2 首层建筑面积 235.83m2 总建筑面积 759.02m2 地上 3F 层 首层 3.6m 地上面积 759.02m2 地下 — 标准层 3.6m 地下面积 — 高 地下 —层 彩色釉面砖、 滑彩色釉面砖地面 1、 有出水口及地漏的楼地面均做 0.5%坡度坡向地漏或出水口; 2下载后可任意编辑 2、 卫生间墙体基脚均为 C20 素混凝土现浇 200高, 宽度同墙厚; 楼地面 3、 卫生间的楼地面标高均低于同层楼地面-0.030m( 完成面) ; 4、 楼地面标高除标明外均为建筑标高; 5、 屋面找坡除标明外均为建筑找坡; 数墙面 1、 内墙面粉刷: 乳胶漆 2、 外墙面粉刷: 丙烯酸弹性高聚涂料、 水泥漆 顶棚 顶棚: 中级抹灰、 水乳胶漆 楼梯 彩色釉面地砖 防 1、 屋面防水等级为III级, 合理使用年限为 ; 屋面 2、 1.2 厚合成高分子防水卷材; 水 1.3 工程结构设计概况( 表 1-3) 结构概况一览表 表 1-3 地基基础 独立基础 承台 结构形式 现浇混凝土框架结构 主体 主要结构 梁: 250*400、 板: 100、 柱: 400*500、 墙: 内墙 200 尺寸 300*400、 250*500 90、 80 400*450、 450*500 外墙 240抗震设防等级 框架、 三级 建筑防火等级 二级 基础 C25 梁、 3下载后可任意编辑板、 柱 C25 混凝土 屋面及其上面的水箱采纳密实性砼, 强度等级 C25, 防水等级 III级, 设计抗渗等级 S6 级。垫层为 C10 墙体基脚 C20 钢筋 I 级钢筋 HPB235 普通钢筋, II 级钢筋为 HRB335 普通钢筋 特别结构 — 其它说明的事项: 1、抗震设防烈度: 七度; 2、主体结构合理使用年限 70 年; 3、设计标高: 室内标高±0.000, 标高相对于黄海高程 30.00m; 4、本工程设计标高以米( m) 为单位, 其余均以毫米( mm) 为单位; 5、框支梁钢筋直径 d<22 时, 采纳搭接, 钢筋直径 d≥22 时, 采纳机械连接; 6、框支柱钢筋均采纳电渣压力焊进行焊接; 7、砌体结构: 本工程外墙、 分户墙砌体材料采纳 190 系列烧结...
