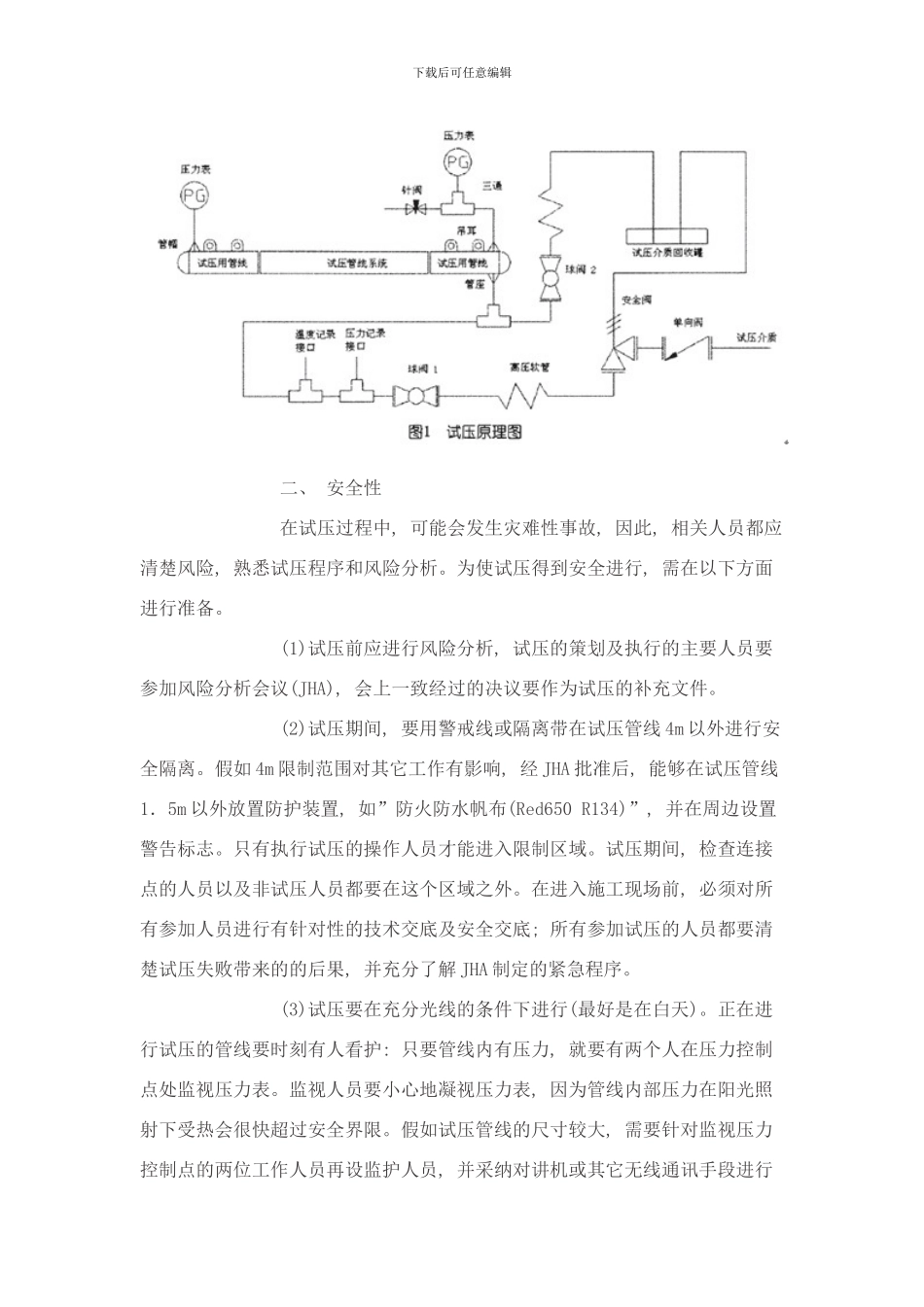

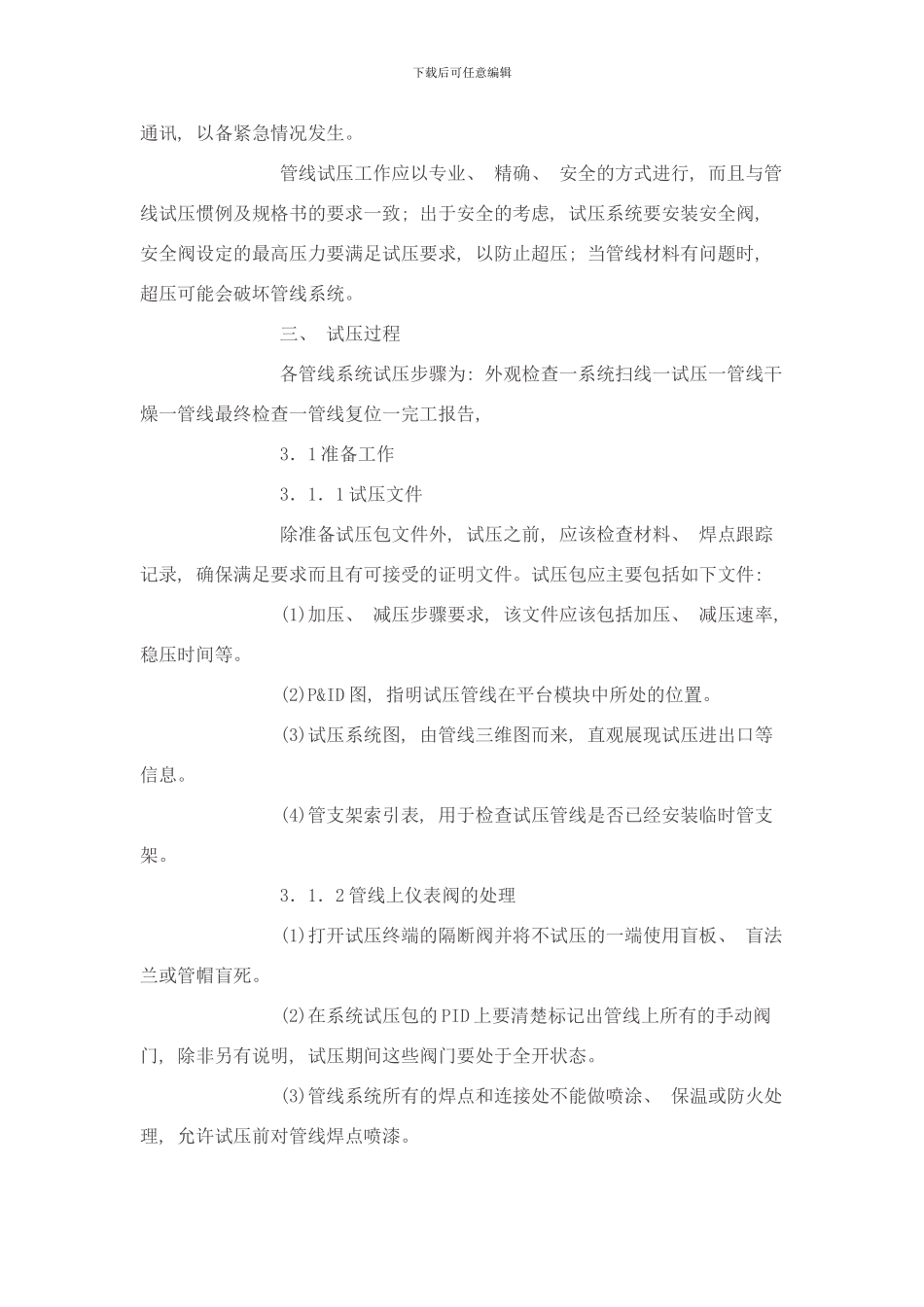

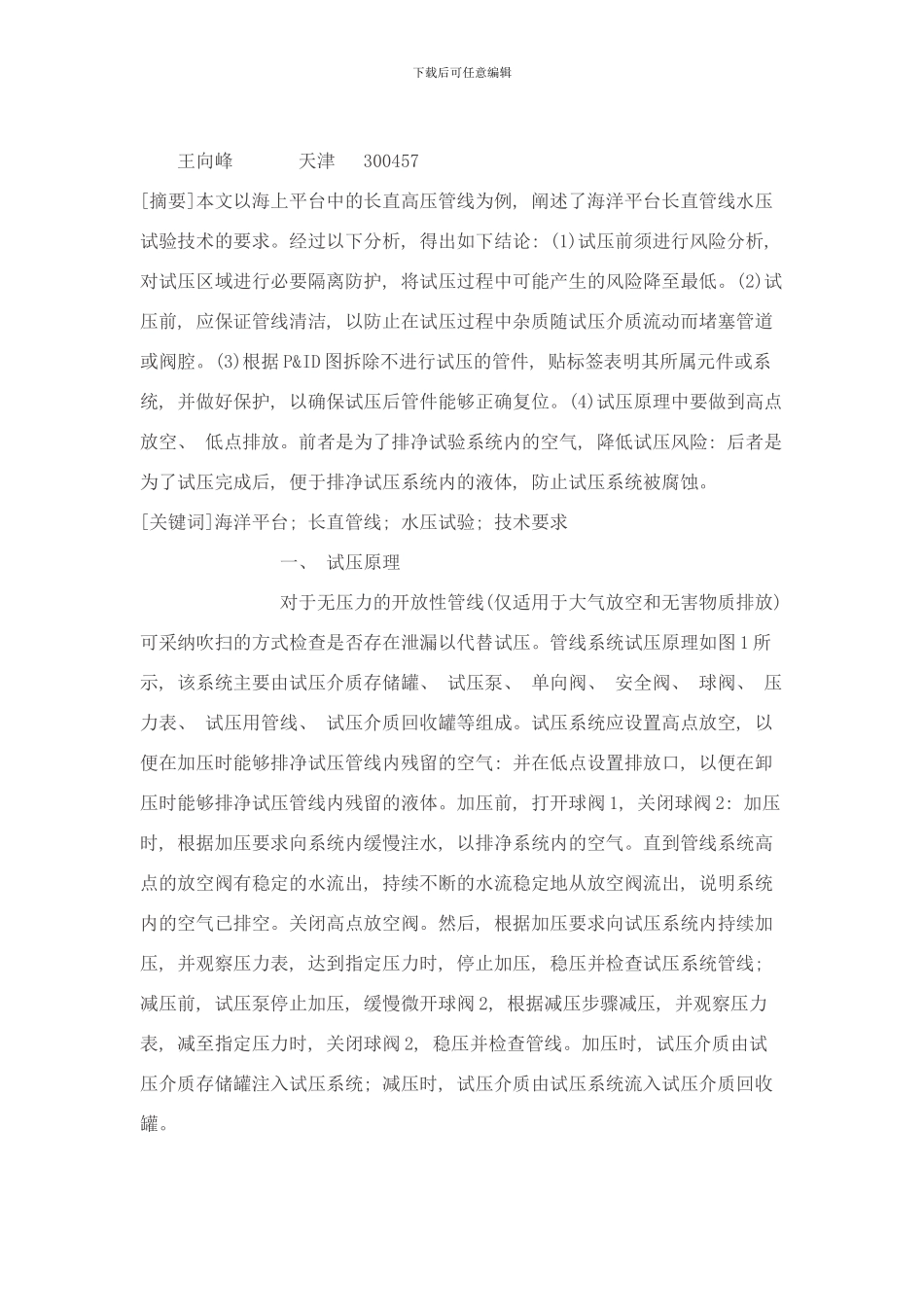

下载后可任意编辑王向峰 天津 300457[摘要]本文以海上平台中的长直高压管线为例, 阐述了海洋平台长直管线水压试验技术的要求。经过以下分析, 得出如下结论: (1)试压前须进行风险分析, 对试压区域进行必要隔离防护, 将试压过程中可能产生的风险降至最低。(2)试压前, 应保证管线清洁, 以防止在试压过程中杂质随试压介质流动而堵塞管道或阀腔。(3)根据 P&ID 图拆除不进行试压的管件, 贴标签表明其所属元件或系统, 并做好保护, 以确保试压后管件能够正确复位。(4)试压原理中要做到高点放空、 低点排放。前者是为了排净试验系统内的空气, 降低试压风险: 后者是为了试压完成后, 便于排净试压系统内的液体, 防止试压系统被腐蚀。[关键词]海洋平台; 长直管线; 水压试验; 技术要求 一、 试压原理 对于无压力的开放性管线(仅适用于大气放空和无害物质排放)可采纳吹扫的方式检查是否存在泄漏以代替试压。管线系统试压原理如图 1 所示, 该系统主要由试压介质存储罐、 试压泵、 单向阀、 安全阀、 球阀、 压力表、 试压用管线、 试压介质回收罐等组成。试压系统应设置高点放空, 以便在加压时能够排净试压管线内残留的空气: 并在低点设置排放口, 以便在卸压时能够排净试压管线内残留的液体。加压前, 打开球阀 1, 关闭球阀 2: 加压时, 根据加压要求向系统内缓慢注水, 以排净系统内的空气。直到管线系统高点的放空阀有稳定的水流出, 持续不断的水流稳定地从放空阀流出, 说明系统内的空气已排空。关闭高点放空阀。然后, 根据加压要求向试压系统内持续加压, 并观察压力表, 达到指定压力时, 停止加压, 稳压并检查试压系统管线; 减压前, 试压泵停止加压, 缓慢微开球阀 2, 根据减压步骤减压, 并观察压力表, 减至指定压力时, 关闭球阀 2, 稳压并检查管线。加压时, 试压介质由试压介质存储罐注入试压系统; 减压时, 试压介质由试压系统流入试压介质回收罐。 下载后可任意编辑 二、 安全性 在试压过程中, 可能会发生灾难性事故, 因此, 相关人员都应清楚风险, 熟悉试压程序和风险分析。为使试压得到安全进行, 需在以下方面进行准备。 (1)试压前应进行风险分析, 试压的策划及执行的主要人员要参加风险分析会议(JHA), 会上一致经过的决议要作为试压的补充文件。 (2)试压期间, 要用警戒线或隔离带在试压管线 4m 以外进行安全隔离。假如 4m 限制范围对其它工作有影响, 经 JHA 批准后, 能...
