巫山县大宁河施工组织设计模板

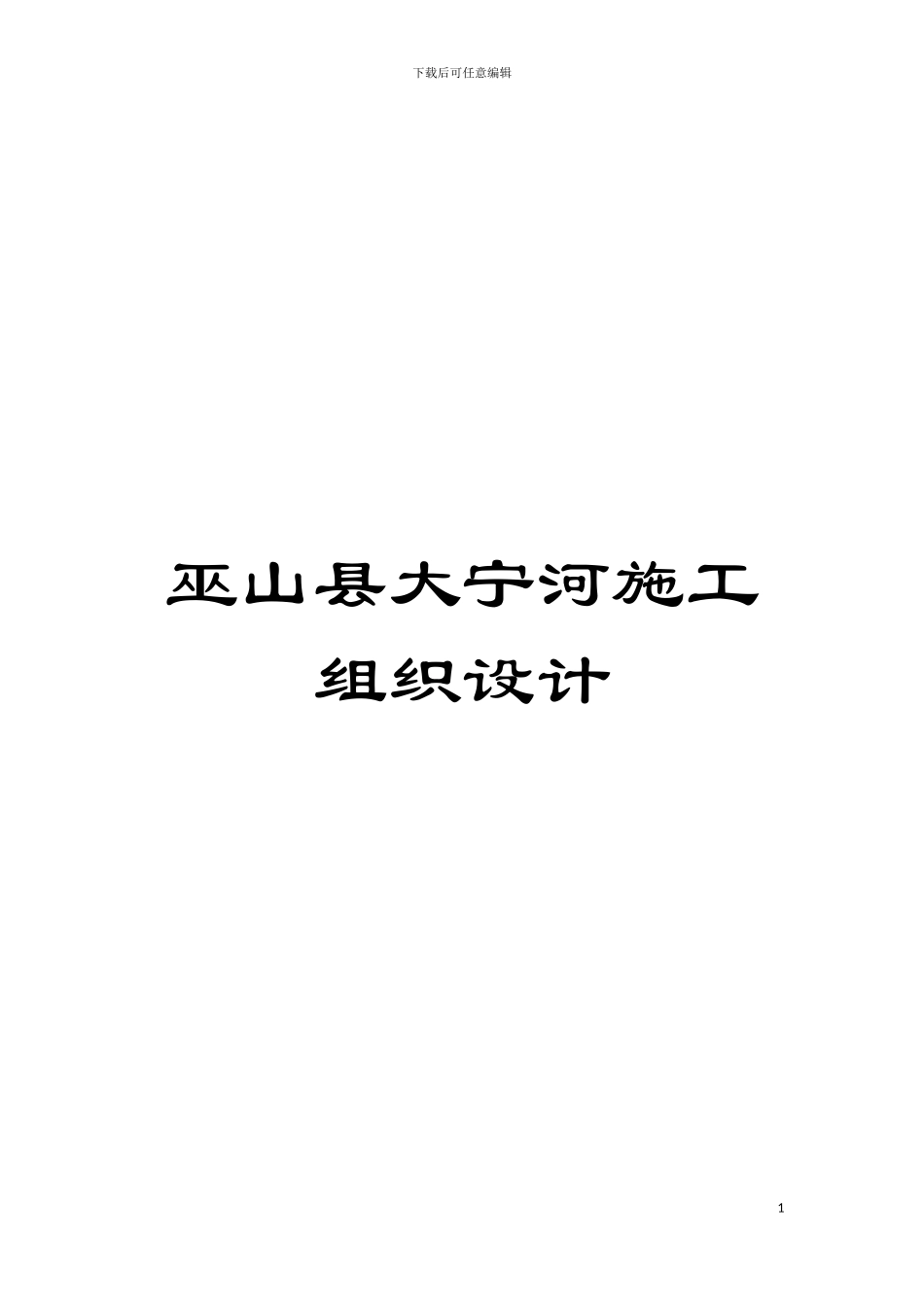

巫山县大宁河施工组织设计模板_第1页
1/91

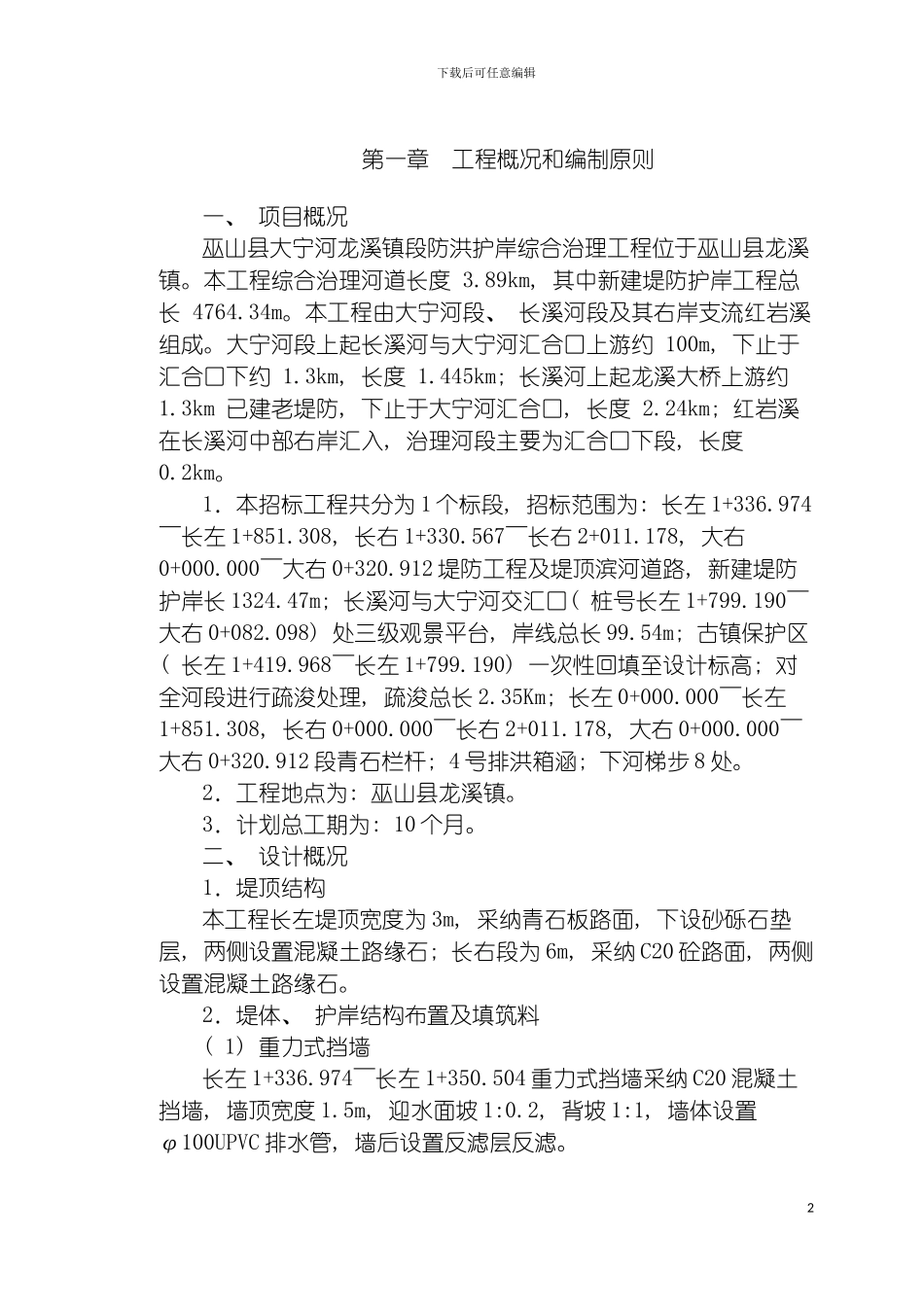

巫山县大宁河施工组织设计模板_第2页
2/91

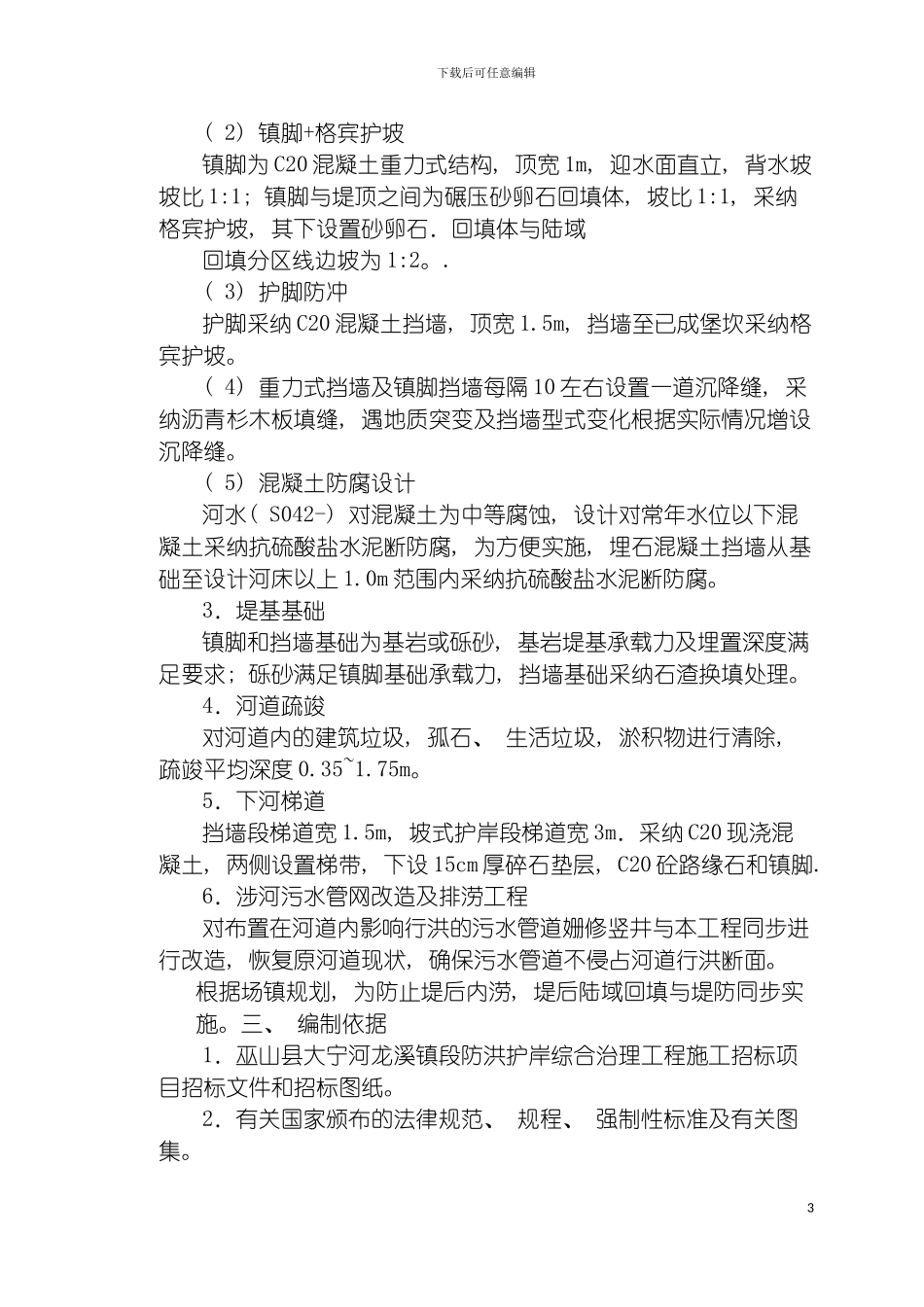

巫山县大宁河施工组织设计模板_第3页
3/91
下载后可任意编辑巫山县大宁河施工组织设计1下载后可任意编辑第一章 工程概况和编制原则一、 项目概况巫山县大宁河龙溪镇段防洪护岸综合治理工程位于巫山县龙溪镇。本工程综合治理河道长度 3.89km, 其中新建堤防护岸工程总长 4764.34m。本工程由大宁河段、 长溪河段及其右岸支流红岩溪组成。大宁河段上起长溪河与大宁河汇合口上游约 100m, 下止于汇合口下约 1.3km, 长度 1.445km; 长溪河上起龙溪大桥上游约1.3km 已建老堤防, 下止于大宁河汇合口, 长度 2.24km; 红岩溪在长溪河中部右岸汇入, 治理河段主要为汇合口下段, 长度 0.2km。1.本招标工程共分为 1 个标段, 招标范围为: 长左 1+336.974~长左 1+851.308, 长右 1+330.567~长右 2+011.178, 大右0+000.000~大右 0+320.912 堤防工程及堤顶滨河道路, 新建堤防护岸长 1324.47m; 长溪河与大宁河交汇口( 桩号长左 1+799.190~大右 0+082.098) 处三级观景平台, 岸线总长 99.54m; 古镇保护区( 长左 1+419.968~长左 1+799.190) 一次性回填至设计标高; 对全河段进行疏浚处理, 疏浚总长 2.35Km; 长左 0+000.000~长左1+851.308, 长右 0+000.000~长右 2+011.178, 大右 0+000.000~大右 0+320.912 段青石栏杆; 4 号排洪箱涵; 下河梯步 8 处。2.工程地点为: 巫山县龙溪镇。3.计划总工期为: 10 个月。二、 设计概况1.堤顶结构本工程长左堤顶宽度为 3m, 采纳青石板路面, 下设砂砾石垫层, 两侧设置混凝土路缘石; 长右段为 6m, 采纳 C20 砼路面, 两侧设置混凝土路缘石。2.堤体、 护岸结构布置及填筑料( 1) 重力式挡墙长左 1+336.974~长左 1+350.504 重力式挡墙采纳 C20 混凝土挡墙, 墙顶宽度 1.5m, 迎水面坡 1:0.2, 背坡 1:1, 墙体设置φ100UPVC 排水管, 墙后设置反滤层反滤。2下载后可任意编辑( 2) 镇脚+格宾护坡镇脚为 C20 混凝土重力式结构, 顶宽 1m, 迎水面直立, 背水坡坡比 1:1; 镇脚与堤顶之间为碾压砂卵石回填体, 坡比 1:1, 采纳格宾护坡, 其下设置砂卵石.回填体与陆域回填分区线边坡为 1:2。.( 3) 护脚防冲护脚采纳 C20 混凝土挡墙, 顶宽 1.5m, 挡墙至已成堡坎采纳格宾护坡。( 4) 重力式挡墙及镇脚挡墙每隔 10 左右设置一道沉降缝, 采纳沥青杉木板填缝, 遇地质突变及挡墙型式变化根据实际情况增设沉降缝。( 5) 混凝土防腐设计河水( S042-) 对混凝土为中等腐...
