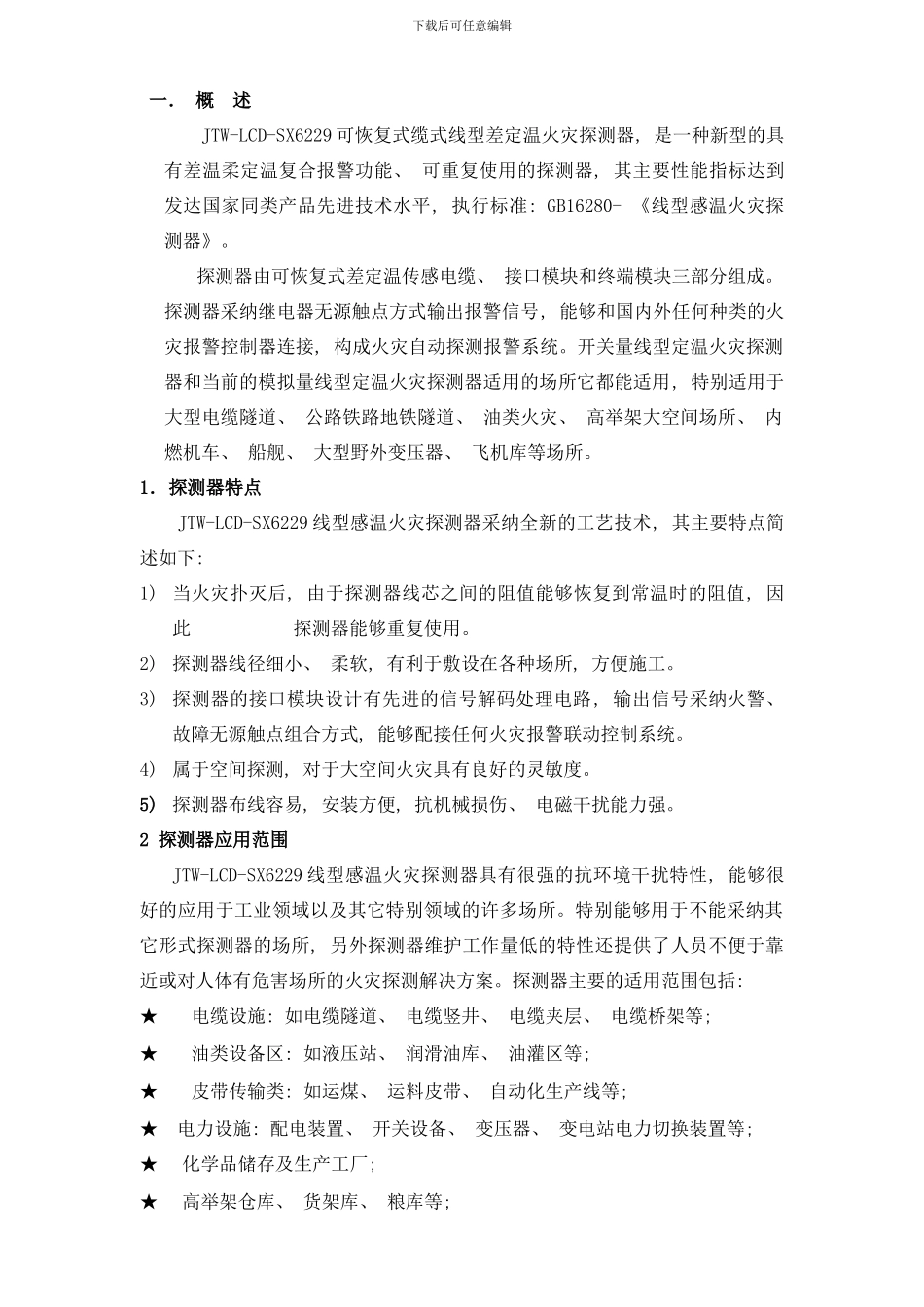

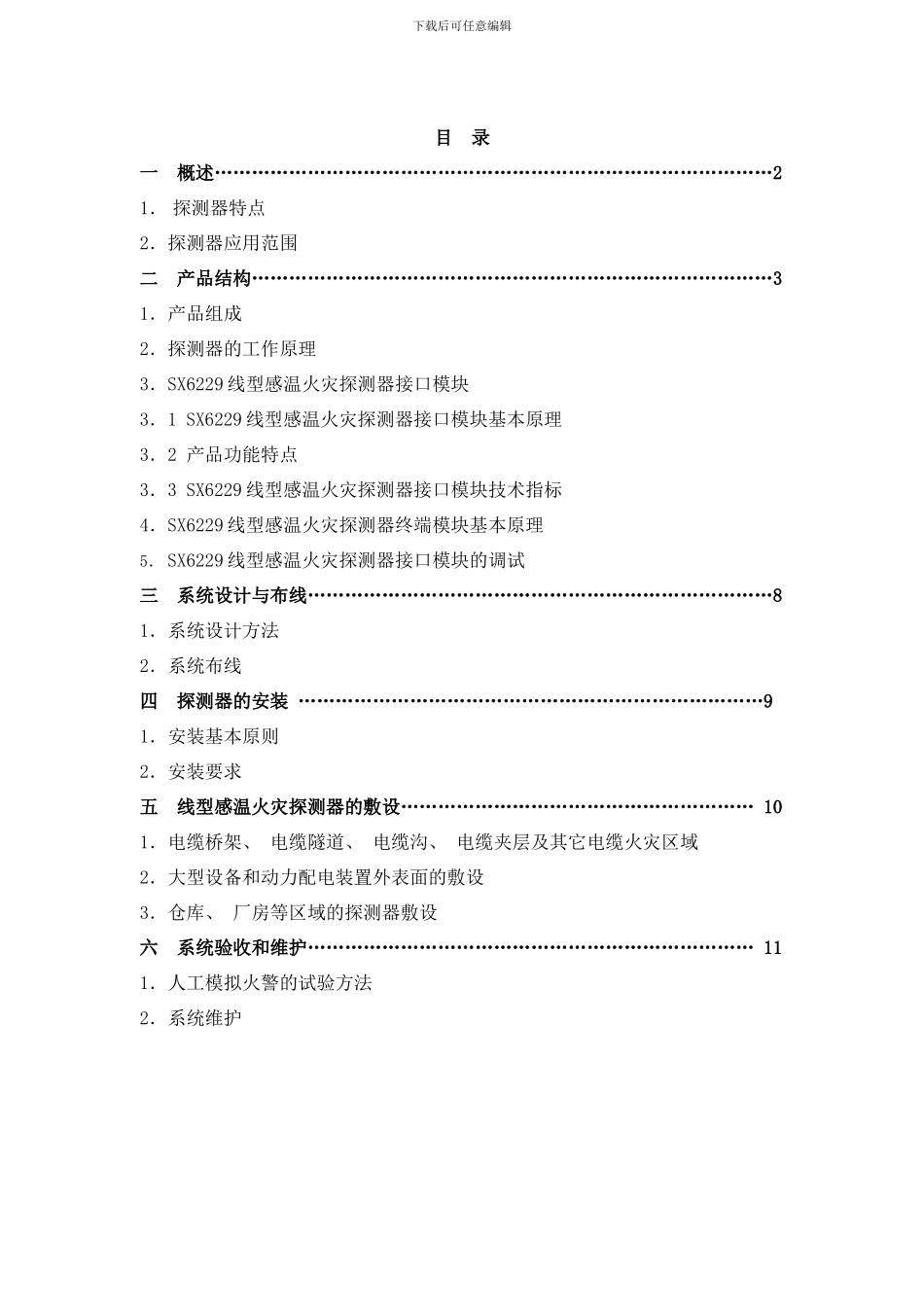

下载后可任意编辑线型感温火灾探测器JTW-LCD-SX6229使用说明书下载后可任意编辑目 录一 概述………………………………………………………………………………21． 探测器特点2．探测器应用范围 二 产品结构…………………………………………………………………………31．产品组成2．探测器的工作原理3．SX6229 线型感温火灾探测器接口模块3．1 SX6229 线型感温火灾探测器接口模块基本原理 3．2 产品功能特点3．3 SX6229 线型感温火灾探测器接口模块技术指标4．SX6229 线型感温火灾探测器终端模块基本原理 5． SX6229 线型感温火灾探测器接口模块的调试 三 系统设计与布线…………………………………………………………………8 1．系统设计方法 2．系统布线四 探测器的安装 …………………………………………………………………9 1．安装基本原则 2．安装要求 五 线型感温火灾探测器的敷设………………………………………………… 10 1．电缆桥架、 电缆隧道、 电缆沟、 电缆夹层及其它电缆火灾区域 2．大型设备和动力配电装置外表面的敷设 3．仓库、 厂房等区域的探测器敷设 六 系统验收和维护……………………………………………………………… 11 1．人工模拟火警的试验方法 2．系统维护 下载后可任意编辑 一． 概 述 JTW-LCD-SX6229 可恢复式缆式线型差定温火灾探测器, 是一种新型的具有差温柔定温复合报警功能、 可重复使用的探测器, 其主要性能指标达到发达国家同类产品先进技术水平, 执行标准: GB16280- 《线型感温火灾探测器》。探测器由可恢复式差定温传感电缆、 接口模块和终端模块三部分组成。探测器采纳继电器无源触点方式输出报警信号, 能够和国内外任何种类的火灾报警控制器连接, 构成火灾自动探测报警系统。开关量线型定温火灾探测器和当前的模拟量线型定温火灾探测器适用的场所它都能适用, 特别适用于大型电缆隧道、 公路铁路地铁隧道、 油类火灾、 高举架大空间场所、 内燃机车、 船舰、 大型野外变压器、 飞机库等场所。1．探测器特点 JTW-LCD-SX6229 线型感温火灾探测器采纳全新的工艺技术, 其主要特点简述如下: 1) 当火灾扑灭后, 由于探测器线芯之间的阻值能够恢复到常温时的阻值, 因此 探测器能够重复使用。2) 探测器线径细小、 柔软, 有利于敷设在各种场所, 方便施工。 3) 探测器的接口模块设计有先进的信号解码处理电路, 输出信号采纳火警、 ...
