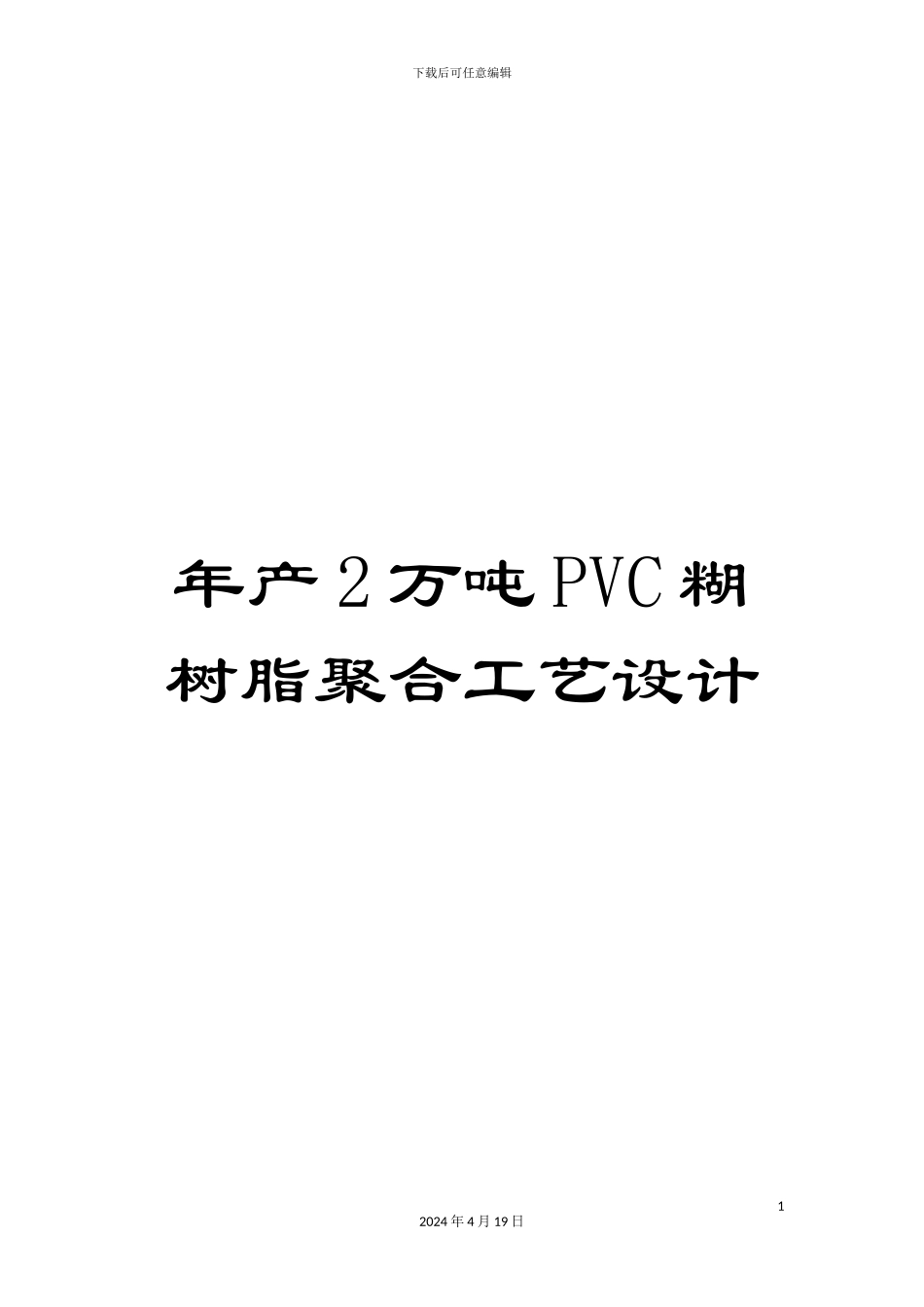

年产2万吨PVC糊树脂聚合工艺设计

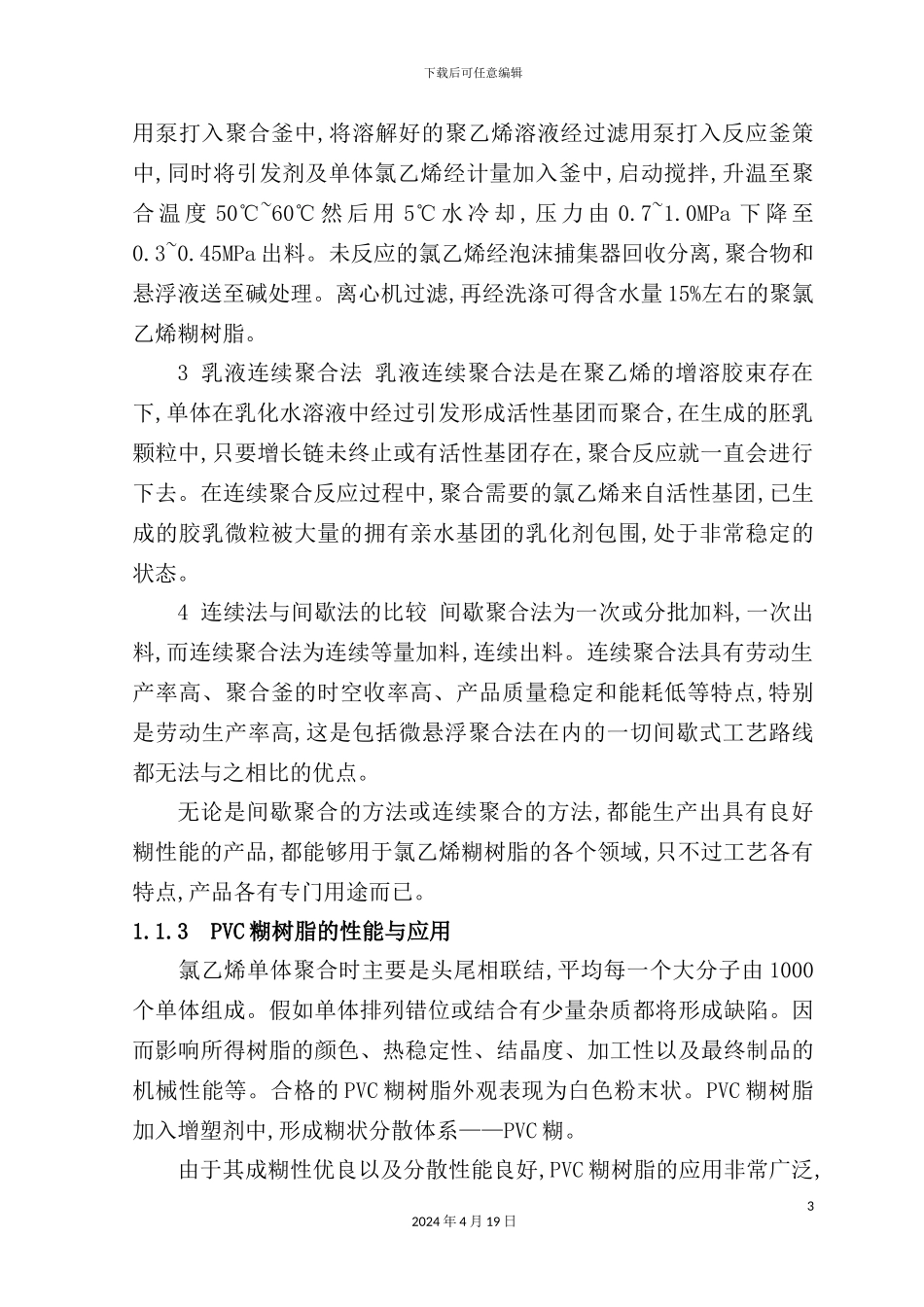

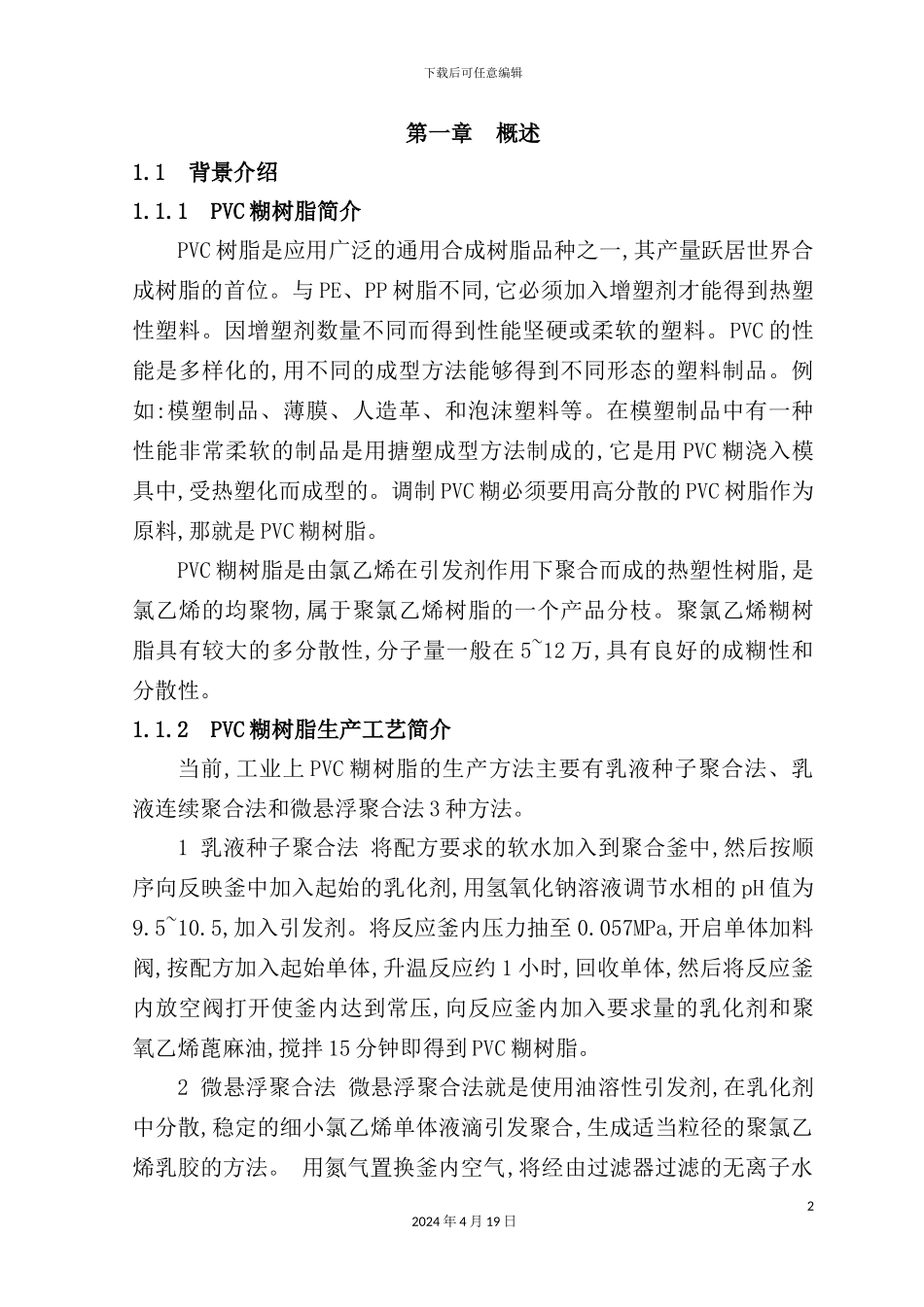

下载后可任意编辑年产 2 万吨 PVC 糊树脂聚合工艺设计12024 年 4 月 19 日下载后可任意编辑第一章 概述1.1 背景介绍1.1.1 PVC 糊树脂简介PVC 树脂是应用广泛的通用合成树脂品种之一,其产量跃居世界合成树脂的首位。与 PE、PP 树脂不同,它必须加入增塑剂才能得到热塑性塑料。因增塑剂数量不同而得到性能坚硬或柔软的塑料。PVC 的性能是多样化的,用不同的成型方法能够得到不同形态的塑料制品。例如:模塑制品、薄膜、人造革、和泡沫塑料等。在模塑制品中有一种性能非常柔软的制品是用搪塑成型方法制成的,它是用 PVC 糊浇入模具中,受热塑化而成型的。调制 PVC 糊必须要用高分散的 PVC 树脂作为原料,那就是 PVC 糊树脂。PVC 糊树脂是由氯乙烯在引发剂作用下聚合而成的热塑性树脂,是氯乙烯的均聚物,属于聚氯乙烯树脂的一个产品分枝。聚氯乙烯糊树脂具有较大的多分散性,分子量一般在 5~12 万,具有良好的成糊性和分散性。1.1.2 PVC 糊树脂生产工艺简介当前,工业上 PVC 糊树脂的生产方法主要有乳液种子聚合法、乳液连续聚合法和微悬浮聚合法 3 种方法。1 乳液种子聚合法 将配方要求的软水加入到聚合釜中,然后按顺序向反映釜中加入起始的乳化剂,用氢氧化钠溶液调节水相的 pH 值为9.5~10.5,加入引发剂。将反应釜内压力抽至 0.057MPa,开启单体加料阀,按配方加入起始单体,升温反应约 1 小时,回收单体,然后将反应釜内放空阀打开使釜内达到常压,向反应釜内加入要求量的乳化剂和聚氧乙烯蓖麻油,搅拌 15 分钟即得到 PVC 糊树脂。2 微悬浮聚合法 微悬浮聚合法就是使用油溶性引发剂,在乳化剂中分散,稳定的细小氯乙烯单体液滴引发聚合,生成适当粒径的聚氯乙烯乳胶的方法。 用氮气置换釜内空气,将经由过滤器过滤的无离子水22024 年 4 月 19 日下载后可任意编辑用泵打入聚合釜中,将溶解好的聚乙烯溶液经过滤用泵打入反应釜策中,同时将引发剂及单体氯乙烯经计量加入釜中,启动搅拌,升温至聚合 温 度 50℃~60℃ 然 后 用 5℃ 水 冷 却 , 压 力 由 0.7~1.0MPa 下 降 至0.3~0.45MPa 出料。未反应的氯乙烯经泡沫捕集器回收分离,聚合物和悬浮液送至碱处理。离心机过滤,再经洗涤可得含水量 15%左右的聚氯乙烯糊树脂。3 乳液连续聚合法 乳液连续聚合法是在聚乙烯的增溶胶束存在下,单体在乳化水溶液中经过引发形成活性基团而聚合,在生成的胚乳颗粒中,只要增长链未终止或有活性基团存在,聚合反应就一直...
