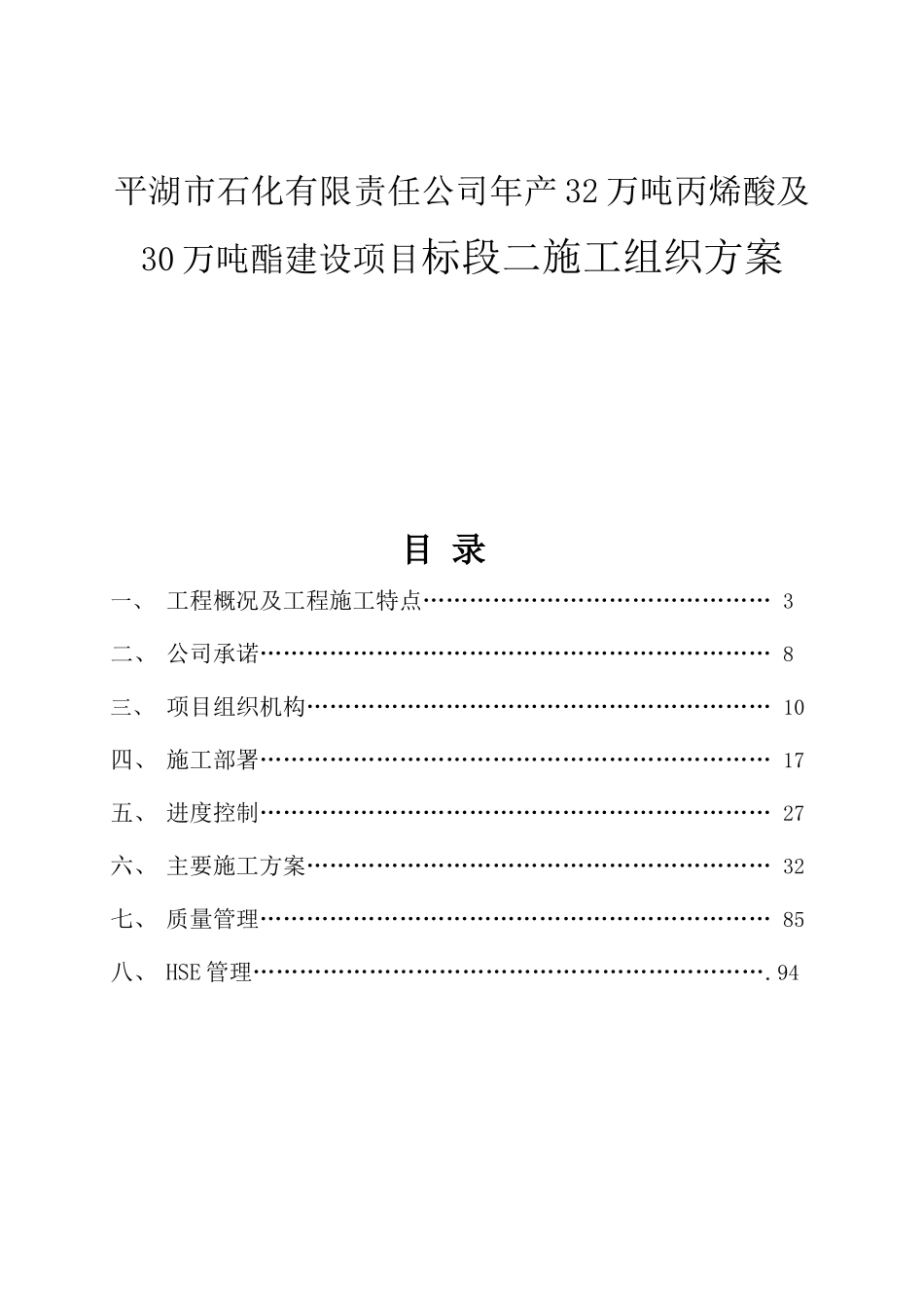

平湖市石化有限责任公司年产32万吨丙烯酸及30万吨酯建设项目标段二施工组织方案

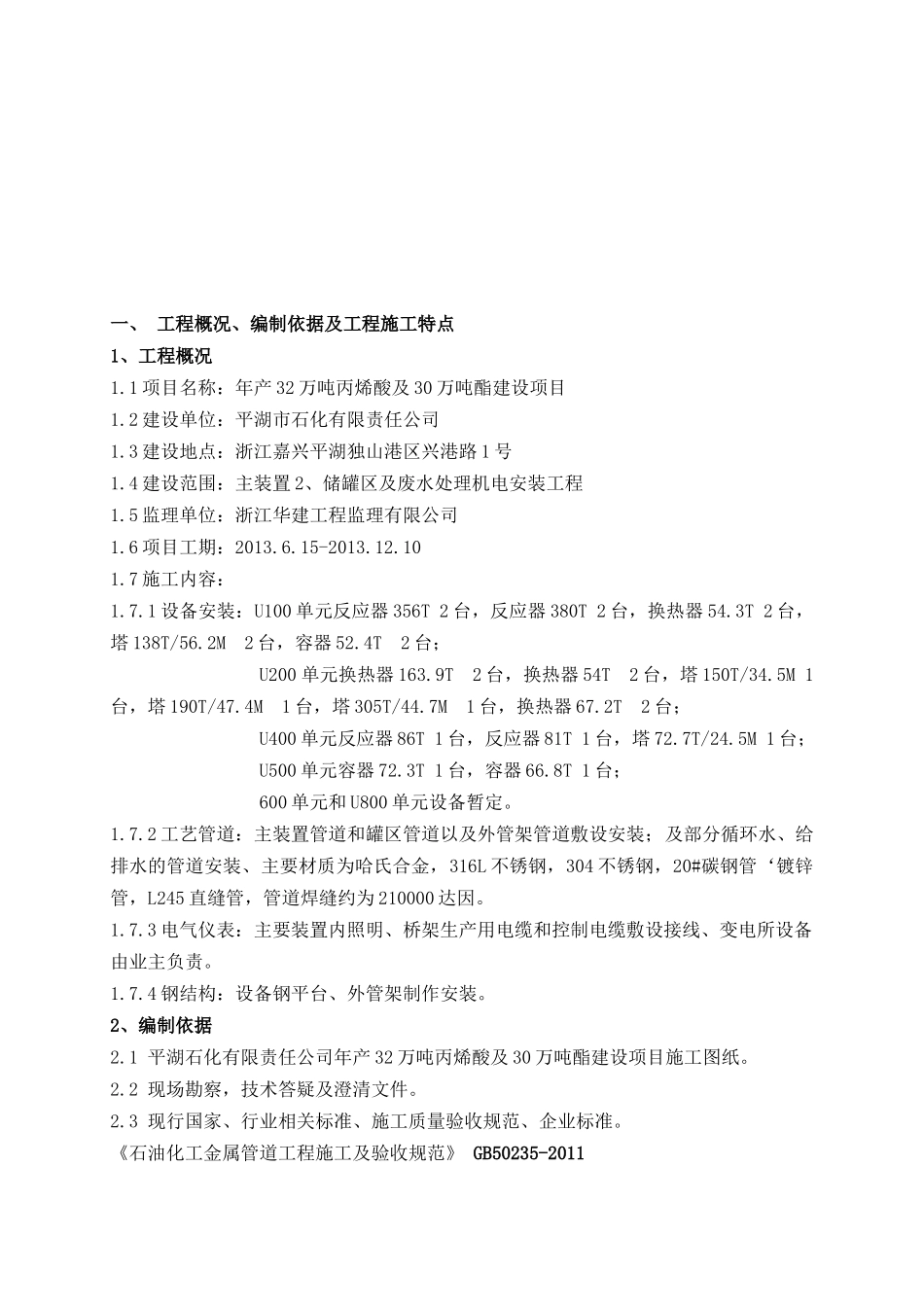

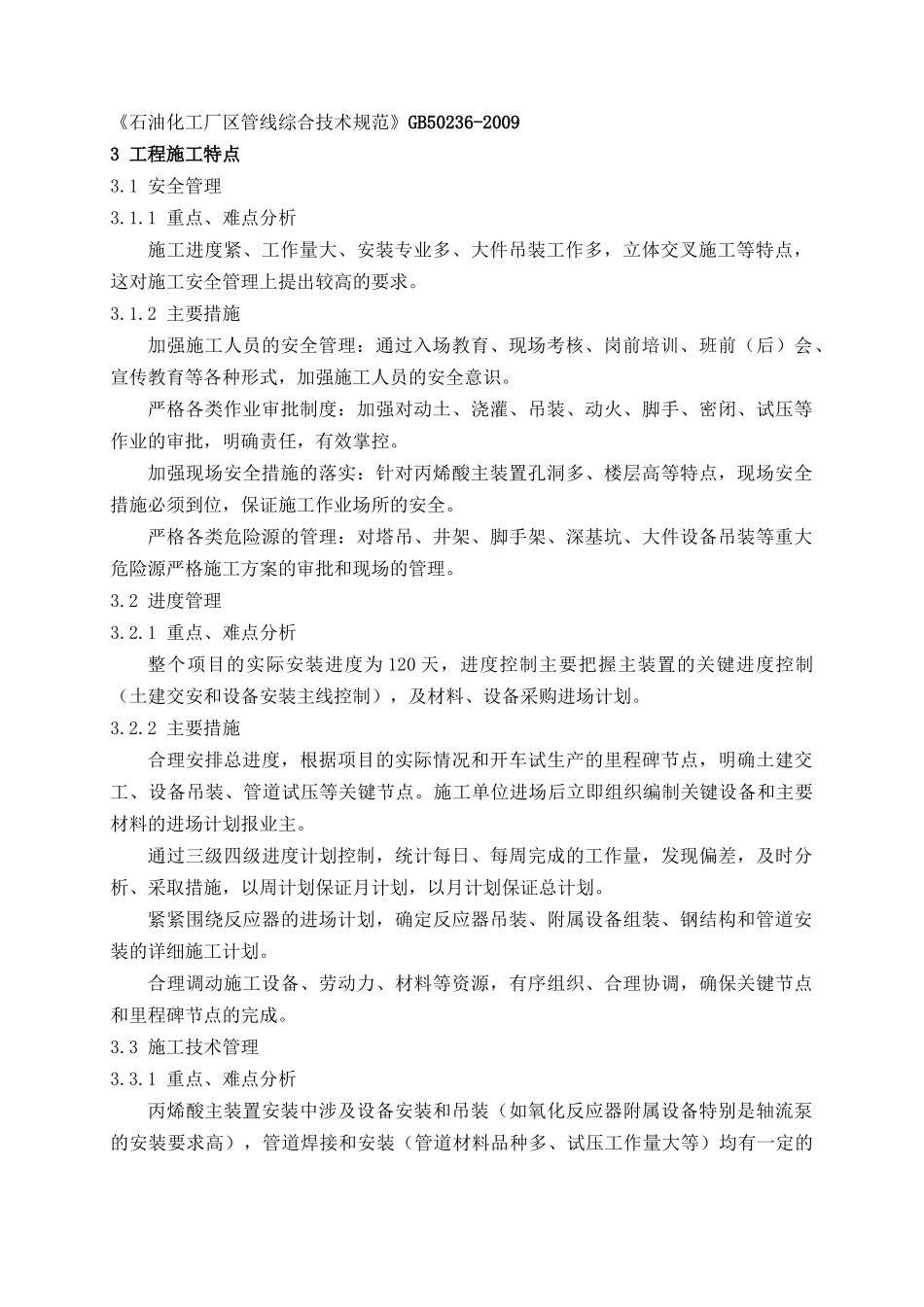

平湖市石化有限责任公司年产 32 万吨丙烯酸及30 万吨酯建设项目标段二施工组织方案 目 录一、 工程概况及工程施工特点……………………………………… 3二、 公司承诺………………………………………………………… 8 三、 项目组织机构…………………………………………………… 10四、 施工部署………………………………………………………… 17五、 进度控制………………………………………………………… 27六、 主要施工方案…………………………………………………… 32七、 质量管理………………………………………………………… 85八、 HSE 管理…………………………………………………………. 94一、 工程概况、编制依据及工程施工特点1、工程概况1.1 项目名称：年产 32 万吨丙烯酸及 30 万吨酯建设项目1.2 建设单位：平湖市石化有限责任公司1.3 建设地点：浙江嘉兴平湖独山港区兴港路 1 号1.4 建设范围：主装置 2、储罐区及废水处理机电安装工程1.5 监理单位：浙江华建工程监理有限公司1.6 项目工期：2013.6.15-2013.12.101.7 施工内容：1.7.1 设备安装：U100 单元反应器 356T 2 台，反应器 380T 2 台，换热器 54.3T 2 台，塔 138T/56.2M 2 台，容器 52.4T 2 台； U200 单元换热器 163.9T 2 台，换热器 54T 2 台，塔 150T/34.5M 1台，塔 190T/47.4M 1 台，塔 305T/44.7M 1 台，换热器 67.2T 2 台； U400 单元反应器 86T 1 台，反应器 81T 1 台，塔 72.7T/24.5M 1 台； U500 单元容器 72.3T 1 台，容器 66.8T 1 台； 600 单元和 U800 单元设备暂定。1.7.2 工艺管道：主装置管道和罐区管道以及外管架管道敷设安装；及部分循环水、给排水的管道安装、主要材质为哈氏合金，316L 不锈钢，304 不锈钢，20#碳钢管‘镀锌管，L245 直缝管，管道焊缝约为 210000 达因。1.7.3 电气仪表：主要装置内照明、桥架生产用电缆和控制电缆敷设接线、变电所设备由业主负责。1.7.4 钢结构：设备钢平台、外管架制作安装。2、编制依据2.1 平湖石化有限责任公司年产 32 万吨丙烯酸及 30 万吨酯建设项目施工图纸。2.2 现场勘察，技术答疑及澄清文件。2.3 现行国家、行业相关标准、施工质量验收规范、企业标准。《石油化工金属管道工程施工及验收规范》 GB50235-2011 《石油化工厂区管线综合技术规范》GB50236-2009 3 工程施工特点3.1 安...
