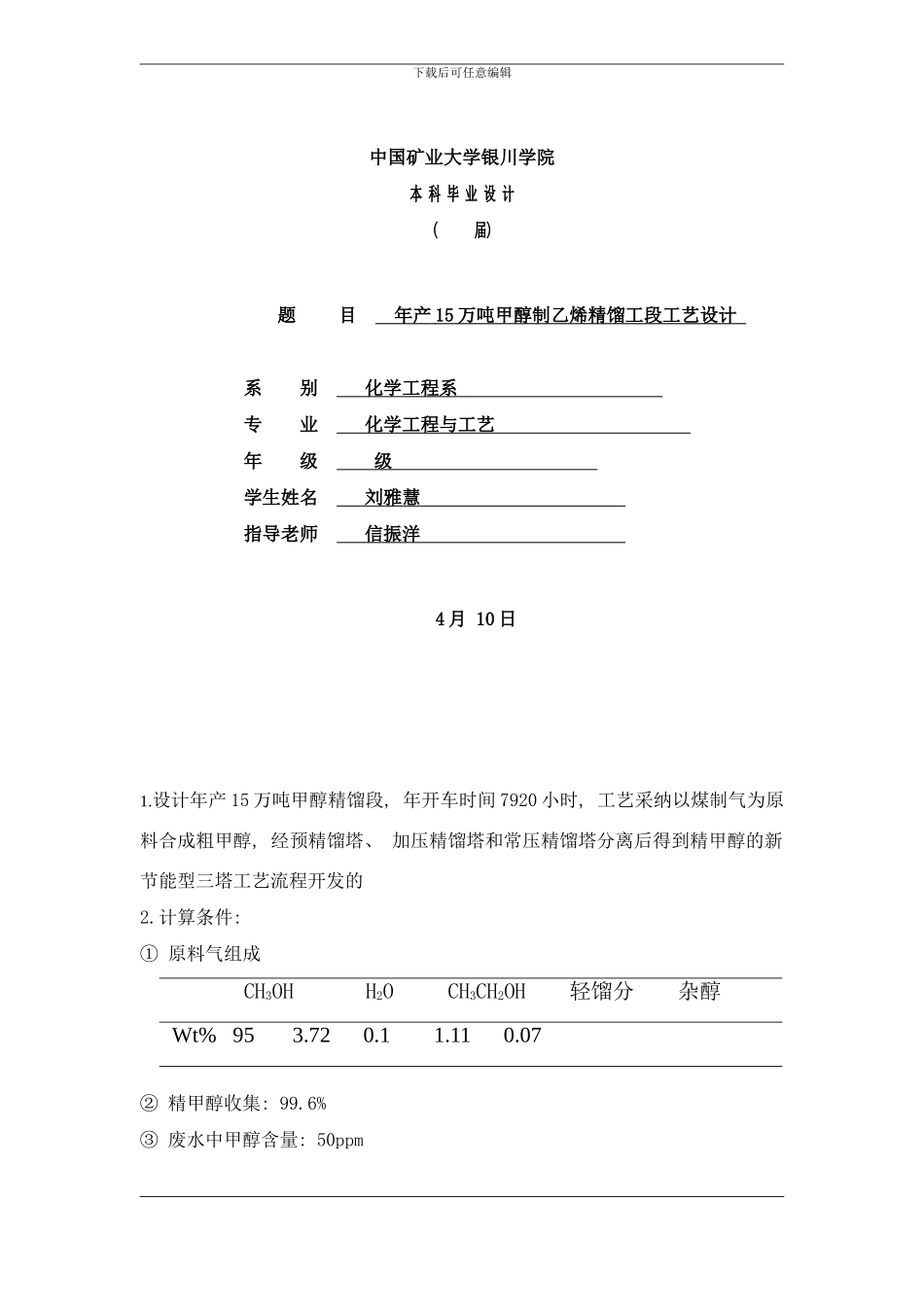

下载后可任意编辑中国矿业大学银川学院本 科 毕 业 设 计( 届) 题 目 年产 15 万吨甲醇制乙烯精馏工段工艺设计 系 别 化学工程系 专 业 化学工程与工艺 年 级 级 学生姓名 刘雅慧 指导老师 信振洋 4 月 10 日1.设计年产 15 万吨甲醇精馏段, 年开车时间 7920 小时, 工艺采纳以煤制气为原料合成粗甲醇, 经预精馏塔、 加压精馏塔和常压精馏塔分离后得到精甲醇的新节能型三塔工艺流程开发的2.计算条件: ① 原料气组成 CH3OH H2O CH3CH2OH 轻馏分 杂醇 Wt% 95 3.72 0.1 1.11 0.07② 精甲醇收集: 99.6%③ 废水中甲醇含量: 50ppm下载后可任意编辑3.设计要求: ① 编写计算说明书, 其中包括综述, 工艺路线选择, 物料衡算与工艺计算, 主要塔设备计算, 热量衡算等。② 图纸( 3 张) : 甲醇精馏段带控制点工艺流程图, 平面布置图, 工段主要物料管道图, 精馏塔图, 主要设备图等③ 说明书能够电脑打字, 图纸均为 CAD 绘图 摘要甲醇是一种极重要的有机化工原料, 最早由木材和木质素干馏制得, 故俗称木醇, 是最简单的饱和脂肪组醇类的代表物, 是碳一化学的基础产品。无色、 透明、 高度挥发、 易燃液体、 略有酒精味, 分子式 C-H4-O。甲醇工业的迅速进展, 是由于甲醇是多种有机产品的基本原料和重要溶剂, 广泛用于有机合成、 染料、 医药、 涂料和国防等工业。由甲醇转化为汽油方法的讨论成果, 从而开辟了由煤转化为汽车燃料的途径。下载后可任意编辑近年来, 随着甲醇下属产品的开发, 特别是甲醇燃料的推广应用, 甲醇的需求大幅度上升。为了满足经济进展对甲醇的需求, 开展了此 3000t/a 的甲醇项目。设计的主要内容是进行物料衡算, 塔设备简捷法计算、 热量衡算、 换热器计算等工艺计算。本设计本着符合国情、 技术先进和易得、 经济、 环保的原则, 采纳煤炭为原料; 利用 GSP 气化工艺造气; NHD 净化工艺净化合成气体; 低压下利用列管均温合成塔合成甲醇; 三塔精馏工艺精制甲醇; 另外严格控制三废的排放, 充分利用废热, 降低能耗, 保证人员安全与卫生。关键词: 甲醇;精馏;物料衡算; 热量衡算1.1.1 甲醇的性质和用途甲醇性质 甲醇( Methanol, Methylalcohol) 又名木醇, 木酒精, 甲基氢氧化物, 是一种最简单的饱和醇。化学分子式为 CH3OH, 结构式如下: H|下载后可任意编辑H--C--OH|H分子结构: C 原子以 sp3 杂化轨道成键, 0 ...
