广东国际会展中心钢结构制作安装工程施工组织设计secret

广东国际会展中心钢结构制作安装工程施工组织设计secret_第1页
1/61

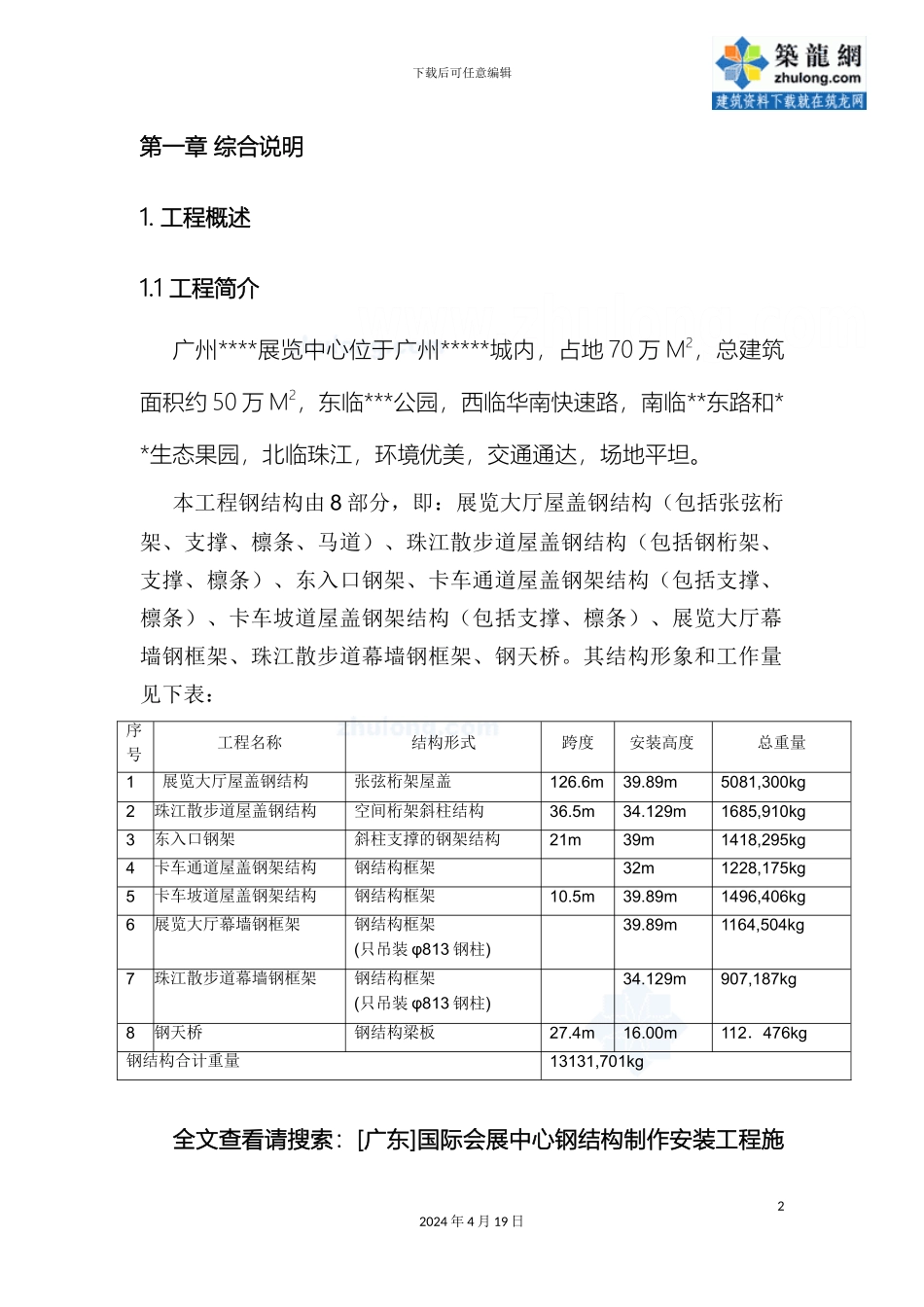

广东国际会展中心钢结构制作安装工程施工组织设计secret_第2页
2/61

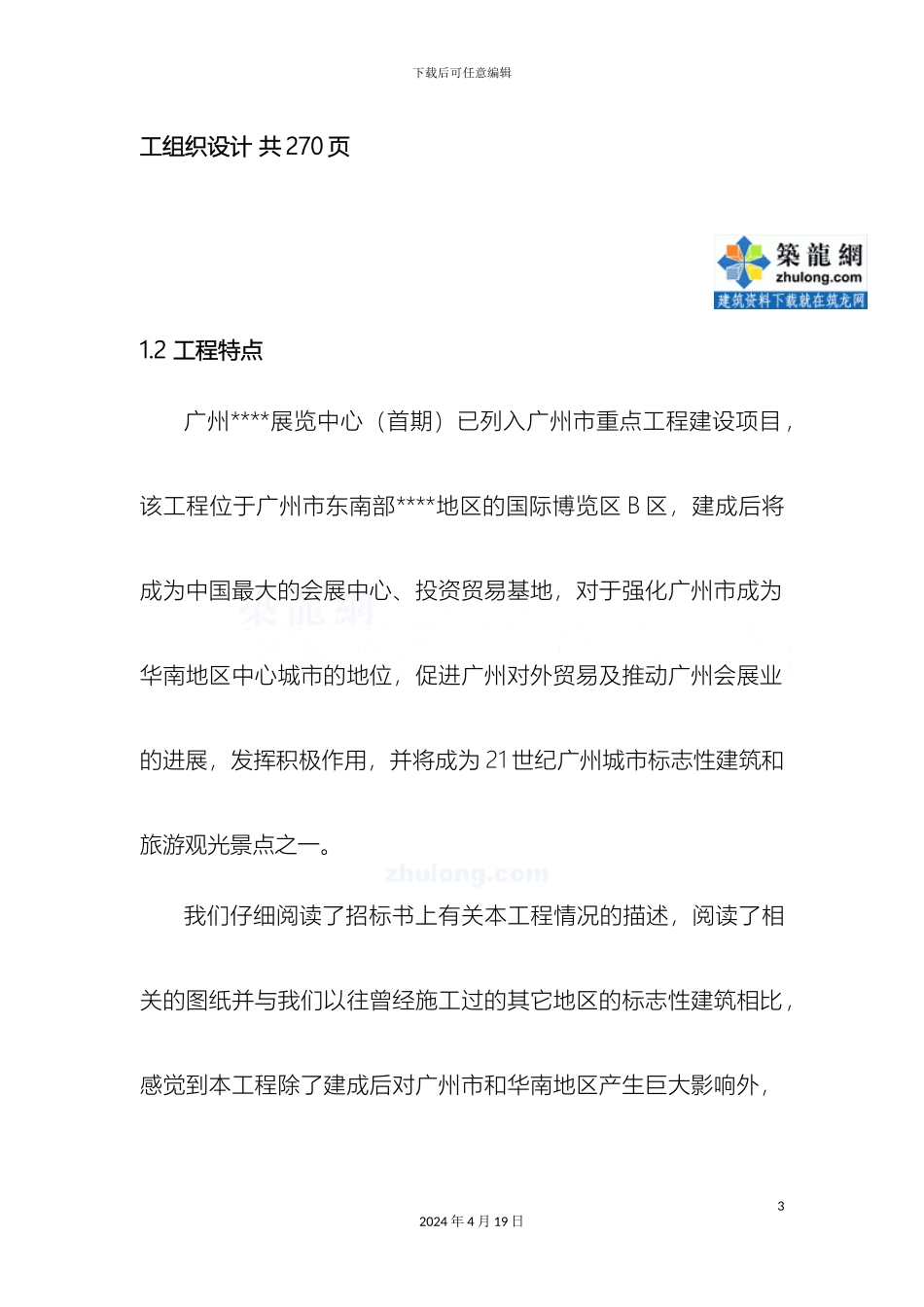

广东国际会展中心钢结构制作安装工程施工组织设计secret_第3页
3/61
下载后可任意编辑广东国际会展中心钢结构制作安装工程施工组织设计secret12024 年 4 月 19 日下载后可任意编辑第一章 综合说明1. 工程概述1.1 工程简介广州****展览中心位于广州*****城内,占地 70 万 M2,总建筑面积约 50 万 M2,东临***公园,西临华南快速路,南临**东路和**生态果园,北临珠江,环境优美,交通通达,场地平坦。本工程钢结构由 8 部分,即:展览大厅屋盖钢结构(包括张弦桁架、支撑、檩条、马道)、珠江散步道屋盖钢结构(包括钢桁架、支撑、檩条)、东入口钢架、卡车通道屋盖钢架结构(包括支撑、檩条)、卡车坡道屋盖钢架结构(包括支撑、檩条)、展览大厅幕墙钢框架、珠江散步道幕墙钢框架、钢天桥。其结构形象和工作量见下表:序号工程名称结构形式跨度安装高度总重量1展览大厅屋盖钢结构张弦桁架屋盖126.6m39.89m5081,300kg2珠江散步道屋盖钢结构空间桁架斜柱结构36.5m34.129m1685,910kg3东入口钢架斜柱支撑的钢架结构21m39m1418,295kg4卡车通道屋盖钢架结构钢结构框架32m1228,175kg5卡车坡道屋盖钢架结构钢结构框架10.5m39.89m1496,406kg6展览大厅幕墙钢框架钢结构框架(只吊装 φ813 钢柱)39.89m1164,504kg7珠江散步道幕墙钢框架钢结构框架(只吊装 φ813 钢柱)34.129m907,187kg8钢天桥钢结构梁板27.4m16.00m112.476kg钢结构合计重量13131,701kg全文查看请搜索:[广东]国际会展中心钢结构制作安装工程施22024 年 4 月 19 日下载后可任意编辑工组织设计 共 270 页1.2 工程特点广州****展览中心(首期)已列入广州市重点工程建设项目,该工程位于广州市东南部****地区的国际博览区 B 区,建成后将成为中国最大的会展中心、投资贸易基地,对于强化广州市成为华南地区中心城市的地位,促进广州对外贸易及推动广州会展业的进展,发挥积极作用,并将成为 21 世纪广州城市标志性建筑和旅游观光景点之一。我们仔细阅读了招标书上有关本工程情况的描述,阅读了相关的图纸并与我们以往曾经施工过的其它地区的标志性建筑相比,感觉到本工程除了建成后对广州市和华南地区产生巨大影响外,32024 年 4 月 19 日下载后可任意编辑其建筑本身及施工具有如下特点:(1)设计先进建筑物整体设计新颖而又富有创意,着重表现母亲河珠江口吹来的“飘”之和煦。工程主要结构如:展览大厅的屋顶,以拉杆梁结构的无柱大空间,东入口大厅支点完全为刚支点(45m 间距),卡车通道的大弧环主梁结构及展览大厅的...
