广播电视中心综合楼技术标样本

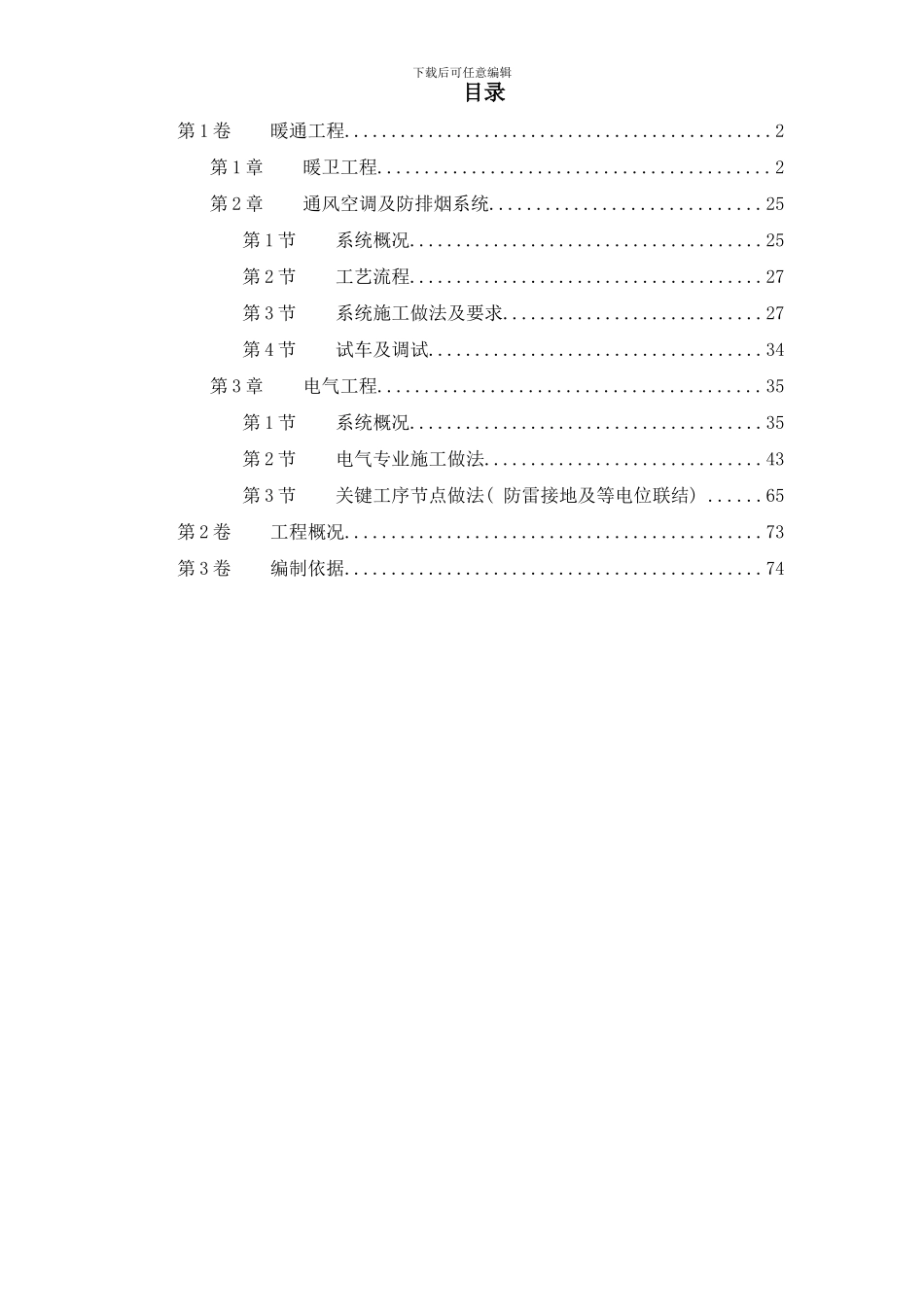

下载后可任意编辑目录第 1 卷暖通工程..............................................2第 1 章暖卫工程..........................................2第 2 章通风空调及防排烟系统.............................25第 1 节系统概况......................................25第 2 节工艺流程......................................27第 3 节系统施工做法及要求............................27第 4 节试车及调试....................................34第 3 章电气工程.........................................35第 1 节系统概况......................................35第 2 节电气专业施工做法..............................43第 3 节关键工序节点做法( 防雷接地及等电位联结) ......65第 2 卷工程概况.............................................73第 3 卷编制依据.............................................74下载后可任意编辑暖通工程第1章暖卫工程5.15.1.1 生活给水系统: a 系统概况: 1.水源: 本工程水源为城市自来水, 水压为 0.2MPa。由市政道路上引两条DN200 的给水管在室外成环, 供室外消防用水及生活用水。2.竖向分区: 建筑物生活用水由地下室水泵房内的变频恒压供水设备供给。为满足各用水点水压不超过 0.35MPa, 12 层及 12 层以下支管前加减压阀。3.系统: 地下室泵房内设有生活水池一座, 由室外两条 DN150 的给水引入管供水。变频恒压供水设备由三台大泵、 一台小泵及 Ф800mm 气压罐组成。作为生活饮用水的过滤措施。在水箱( 池) 设自洁式消毒器作为消毒措施。4.水的计量: 本工程由市政自来水管接入的给水引入管上设总水表, 各卫生间设水表。b 工艺流程: 安装准备 现场加工 干管安装 立管安装 支管安装 管道试压 管道冲洗 管道防腐和保温 系统调试c 施工做法及要求: 本工程生活水给水管道采纳钢塑管, 丝扣或法兰连接; 进户管采纳 PPR 管, 热熔连接。1.钢塑管, 因为它以冷轧钢带和热塑性塑料为原料, 经氩弧焊成型的多孔薄壁钢管为增强体, 外层和内层双面复合热塑性塑料的一种新型复合压力管材。由于钢板网管增强体背保覆在热塑性塑料中, 因此这种复合管材既克服了钢管和塑料管的缺点, 又具有钢管和塑料管的优点。1) 从入口处开始安装, 并加好盲板以备试压, 将预制好的管道按编号排列,下载后可任意编辑 清扫管膛, 缠麻抹铅油, 依次上紧, ...
