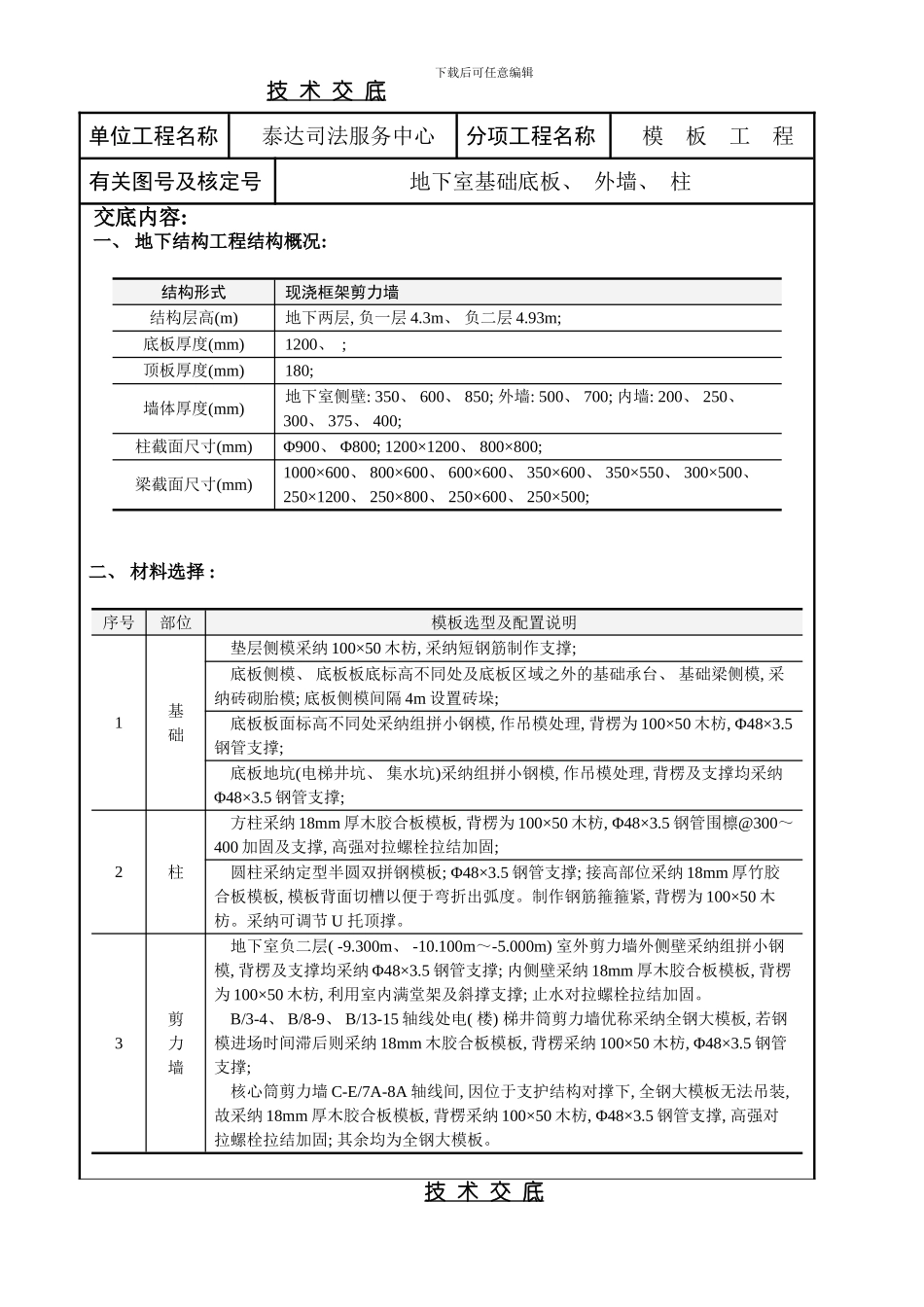

下载后可任意编辑技 术 交 底单位工程名称泰达司法服务中心分项工程名称模 板 工 程有关图号及核定号地下室基础底板、 外墙、 柱 交底内容: 一、 地下结构工程结构概况: 结构形式现浇框架剪力墙结构层高(m)地下两层, 负一层 4.3m、 负二层 4.93m; 底板厚度(mm)1200、 ; 顶板厚度(mm)180; 墙体厚度(mm)地下室侧壁: 350、 600、 850; 外墙: 500、 700; 内墙: 200、 250、 300、 375、 400; 柱截面尺寸(mm)Φ900、 Φ800; 1200×1200、 800×800; 梁截面尺寸(mm)1000×600、 800×600、 600×600、 350×600、 350×550、 300×500、 250×1200、 250×800、 250×600、 250×500; 二、 材料选择 : 序号部位模板选型及配置说明1基础垫层侧模采纳 100×50 木枋, 采纳短钢筋制作支撑; 底板侧模、 底板板底标高不同处及底板区域之外的基础承台、 基础梁侧模, 采纳砖砌胎模; 底板侧模间隔 4m 设置砖垛; 底板板面标高不同处采纳组拼小钢模, 作吊模处理, 背楞为 100×50 木枋, Φ48×3.5钢管支撑; 底板地坑(电梯井坑、 集水坑)采纳组拼小钢模, 作吊模处理, 背楞及支撑均采纳Φ48×3.5 钢管支撑; 2柱方柱采纳 18mm 厚木胶合板模板, 背楞为 100×50 木枋, Φ48×3.5 钢管围檩@300～400 加固及支撑, 高强对拉螺栓拉结加固; 圆柱采纳定型半圆双拼钢模板; Φ48×3.5 钢管支撑; 接高部位采纳 18mm 厚竹胶合板模板, 模板背面切槽以便于弯折出弧度。制作钢筋箍箍紧, 背楞为 100×50 木枋。采纳可调节 U 托顶撑。3剪力墙地下室负二层( -9.300m、 -10.100m～-5.000m) 室外剪力墙外侧壁采纳组拼小钢模, 背楞及支撑均采纳 Φ48×3.5 钢管支撑; 内侧壁采纳 18mm 厚木胶合板模板, 背楞为 100×50 木枋, 利用室内满堂架及斜撑支撑; 止水对拉螺栓拉结加固。B/3-4、 B/8-9、 B/13-15 轴线处电( 楼) 梯井筒剪力墙优称采纳全钢大模板, 若钢模进场时间滞后则采纳 18mm 木胶合板模板, 背楞采纳 100×50 木枋, Φ48×3.5 钢管支撑; 核心筒剪力墙 C-E/7A-8A 轴线间, 因位于支护结构对撑下, 全钢大模板无法吊装, 故采纳 18mm 厚木胶合板模板, 背楞采纳 100×50 木枋, Φ48×3.5 钢管支撑, 高强对拉螺栓拉结加固; 其余均为全钢大模板。技 术 交 底下载后可任意编辑单位工程名称泰达司法服务中心分项工程名称模 板 工 程有关图号及核...
