建筑制图模拟试题模板

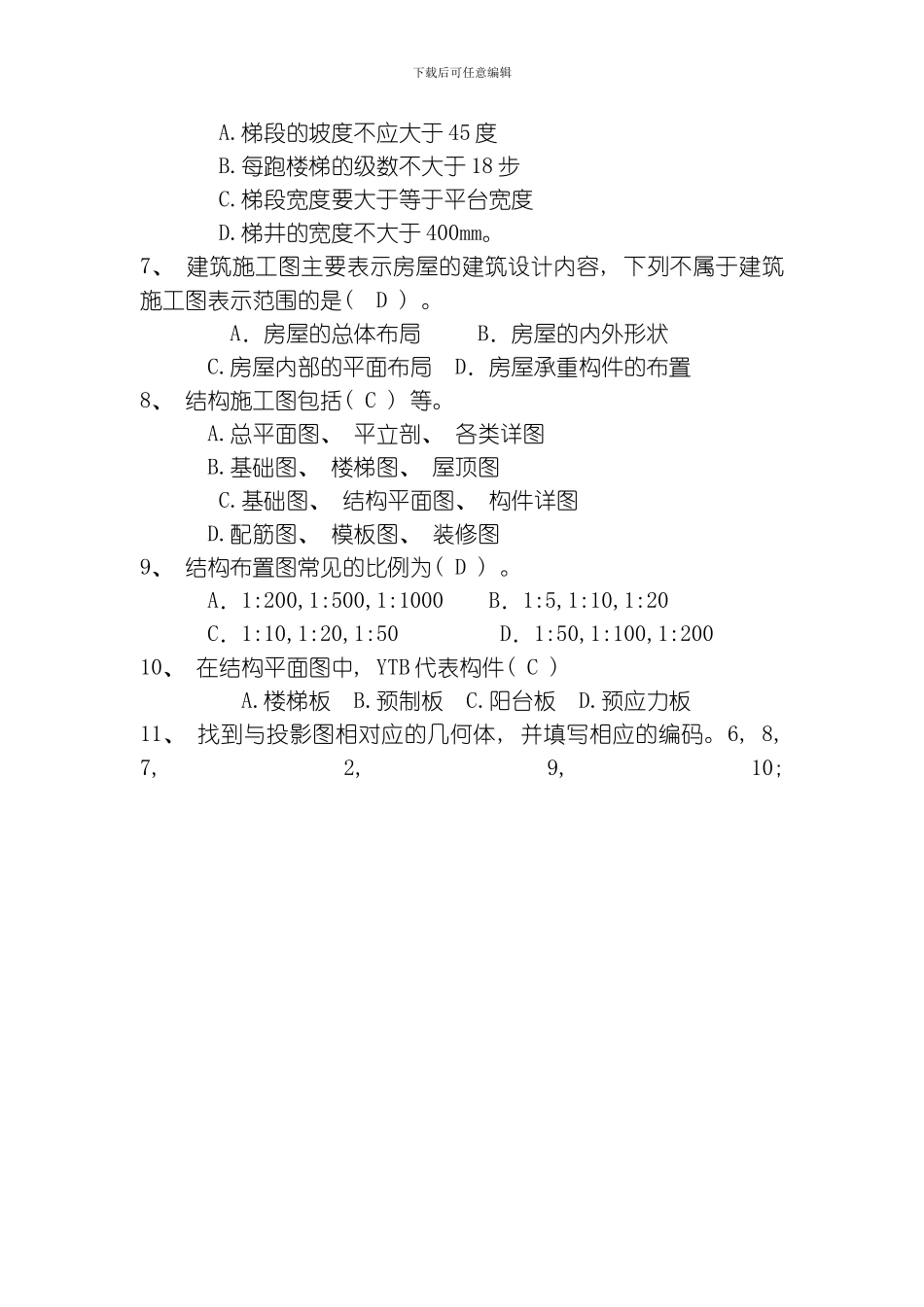

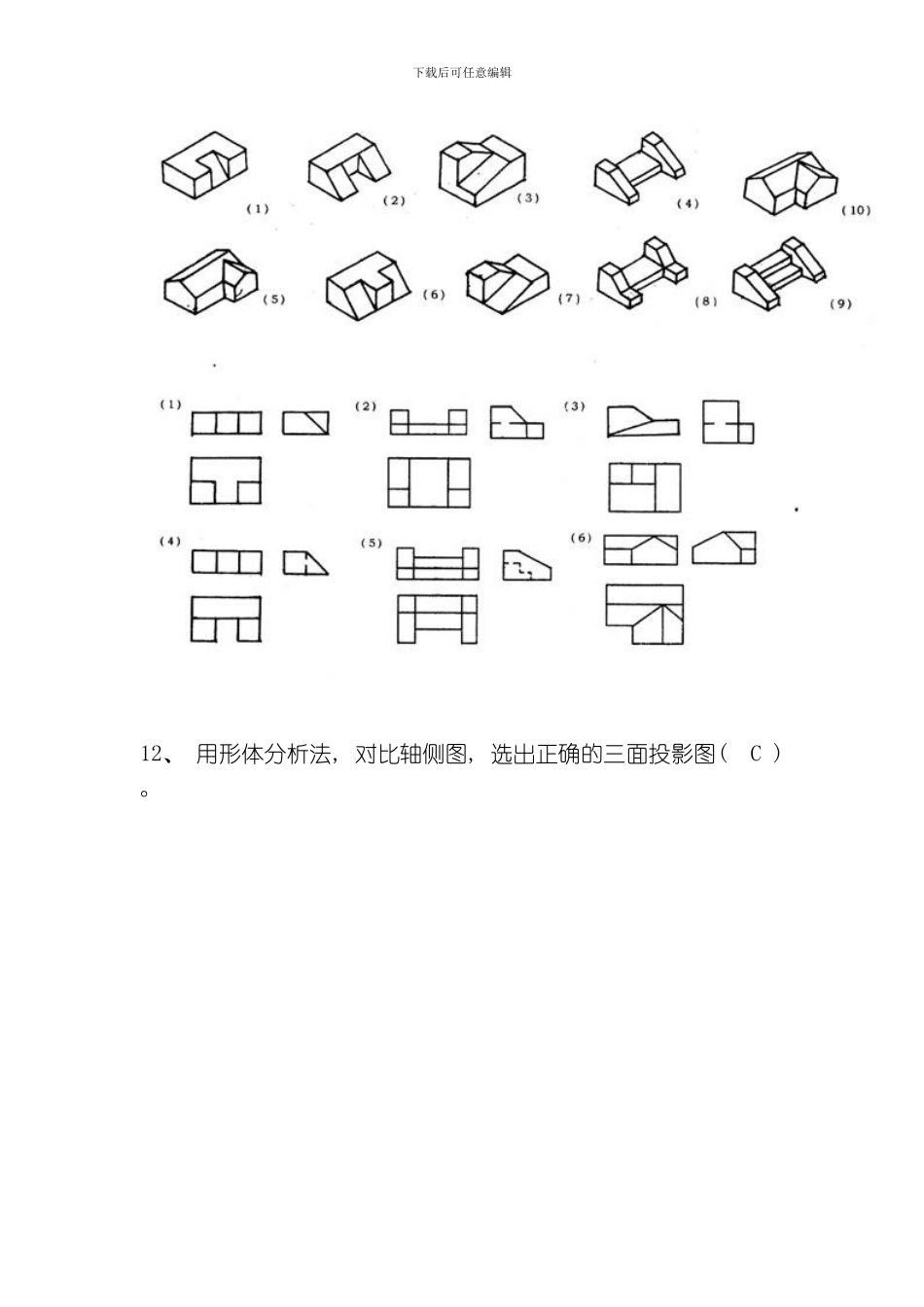

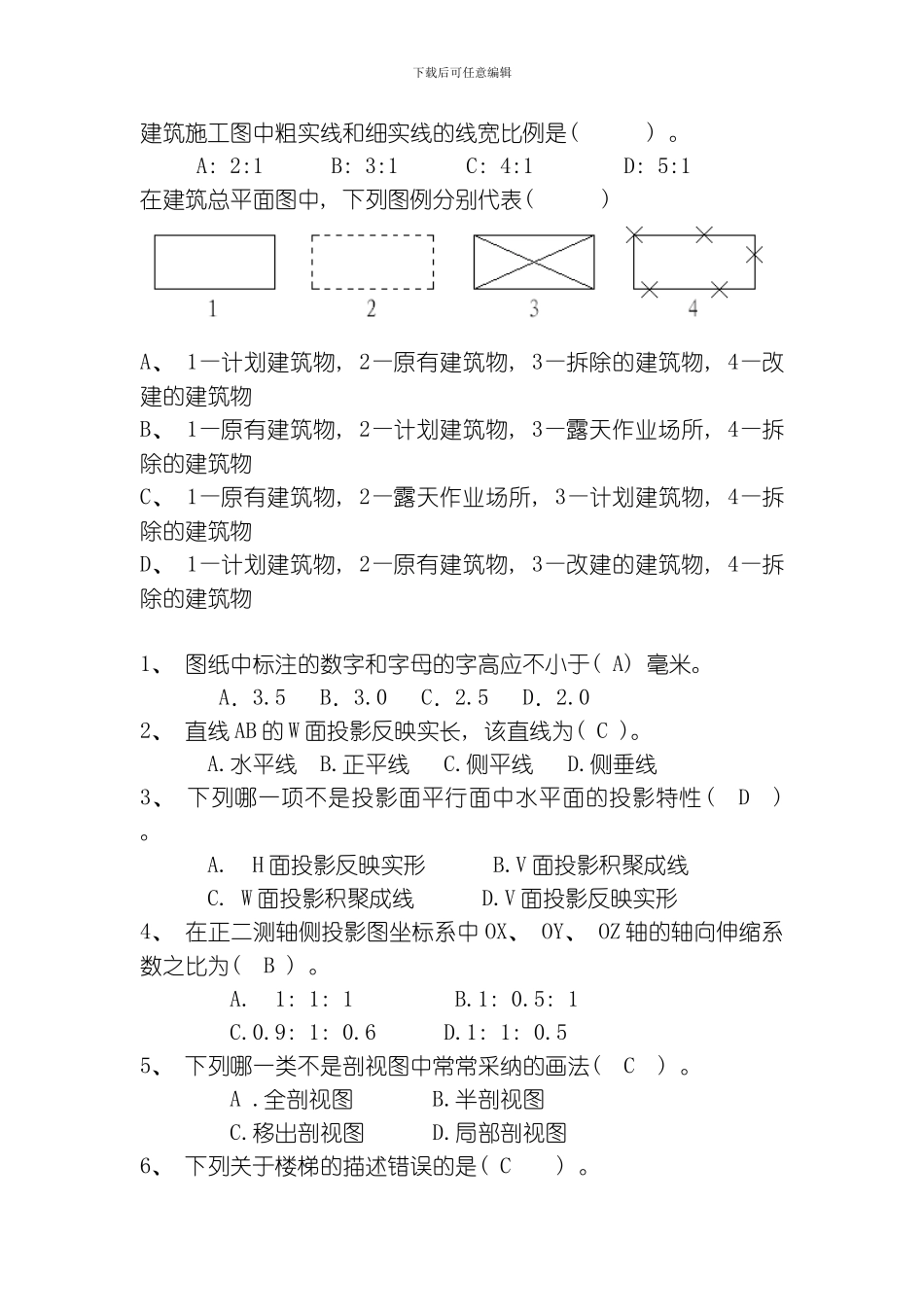

下载后可任意编辑建筑施工图中粗实线和细实线的线宽比例是( ) 。 A: 2:1 B: 3:1 C: 4:1 D: 5:1在建筑总平面图中, 下列图例分别代表( ) A、 1—计划建筑物, 2—原有建筑物, 3—拆除的建筑物, 4—改建的建筑物B、 1—原有建筑物, 2—计划建筑物, 3—露天作业场所, 4—拆除的建筑物C、 1—原有建筑物, 2—露天作业场所, 3—计划建筑物, 4—拆除的建筑物D、 1—计划建筑物, 2—原有建筑物, 3—改建的建筑物, 4—拆除的建筑物1、 图纸中标注的数字和字母的字高应不小于( A) 毫米。 A．3.5 B．3.0 C．2.5 D．2.02、 直线 AB 的 W 面投影反映实长, 该直线为( C )。A.水平线 B.正平线 C.侧平线 D.侧垂线3、 下列哪一项不是投影面平行面中水平面的投影特性( D ) 。A. H 面投影反映实形 B.V 面投影积聚成线C. W 面投影积聚成线 D.V 面投影反映实形4、 在正二测轴侧投影图坐标系中 OX、 OY、 OZ 轴的轴向伸缩系数之比为( B ) 。A. 1: 1: 1 B.1: 0.5: 1 C.0.9: 1: 0.6 D.1: 1: 0.55、 下列哪一类不是剖视图中常常采纳的画法( C ) 。A .全剖视图 B.半剖视图C.移出剖视图 D.局部剖视图6、 下列关于楼梯的描述错误的是( C ) 。下载后可任意编辑A.梯段的坡度不应大于 45 度 B.每跑楼梯的级数不大于 18 步C.梯段宽度要大于等于平台宽度 D.梯井的宽度不大于 400mm。7、 建筑施工图主要表示房屋的建筑设计内容, 下列不属于建筑施工图表示范围的是( D ) 。 A．房屋的总体布局 B．房屋的内外形状C.房屋内部的平面布局 D．房屋承重构件的布置8、 结构施工图包括( C ) 等。A.总平面图、 平立剖、 各类详图 B.基础图、 楼梯图、 屋顶图 C.基础图、 结构平面图、 构件详图 D.配筋图、 模板图、 装修图9、 结构布置图常见的比例为( D ) 。 A．1:200,1:500,1:1000 B．1:5,1:10,1:20 C．1:10,1:20,1:50 D．1:50,1:100,1:20010、 在结构平面图中, YTB 代表构件( C ) A.楼梯板 B.预制板 C.阳台板 D.预应力板11、 找到与投影图相对应的几何体, 并填写相应的编码。6, 8, 7, 2, 9, 10; 下载后可任意编辑 12、 用形体分析法, 对比轴侧图, 选出正确的三面投影图( C ) 。下载后可任意编辑13、 找出与投影图相对应的立体图形, 并填写相应的编码。1, 5, 9, 4, 7; 下载后可任意编辑14、 用形体分析法, 对比轴侧图检查...
