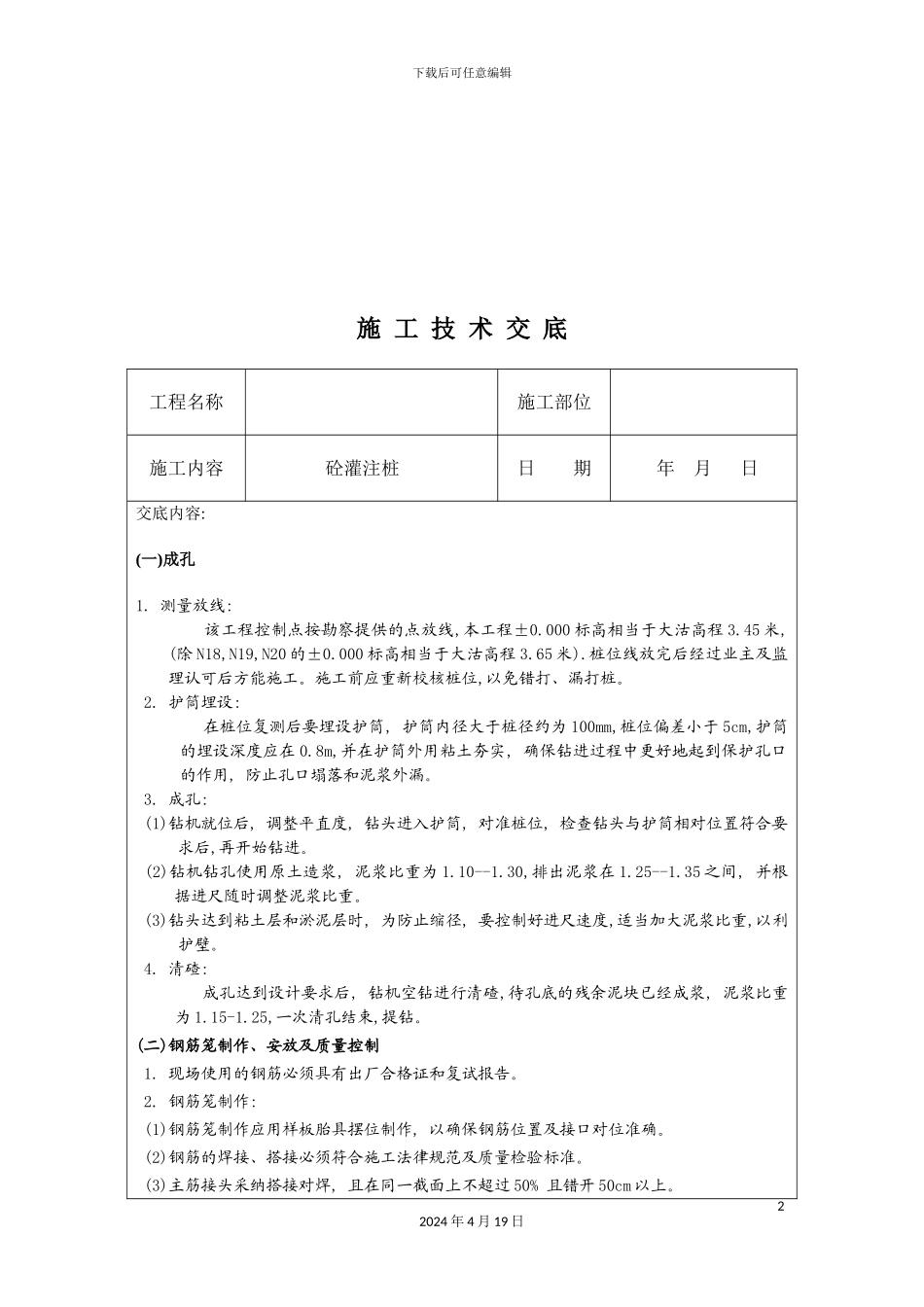

下载后可任意编辑建筑工程施工技术交底资料12024 年 4 月 19 日下载后可任意编辑施 工 技 术 交 底工程名称 施工部位施工内容砼灌注桩 日 期年 月 日 交底内容:(一)成孔1. 测量放线: 该工程控制点按勘察提供的点放线,本工程±0.000 标高相当于大沽高程 3.45 米,(除 N18,N19,N20 的±0.000 标高相当于大沽高程 3.65 米).桩位线放完后经过业主及监理认可后方能施工。施工前应重新校核桩位,以免错打、漏打桩。 2. 护筒埋设: 在桩位复测后要埋设护筒, 护筒内径大于桩径约为 100mm,桩位偏差小于 5cm,护筒的埋设深度应在 0.8m,并在护筒外用粘土夯实, 确保钻进过程中更好地起到保护孔口的作用, 防止孔口塌落和泥浆外漏。 3. 成孔: (1)钻机就位后, 调整平直度, 钻头进入护筒, 对准桩位, 检查钻头与护筒相对位置符合要求后,再开始钻进。 (2)钻机钻孔使用原土造浆, 泥浆比重为 1.10--1.30,排出泥浆在 1.25--1.35 之间, 并根据进尺随时调整泥浆比重。 (3)钻头达到粘土层和淤泥层时, 为防止缩径, 要控制好进尺速度,适当加大泥浆比重,以利护壁。 4. 清碴: 成孔达到设计要求后, 钻机空钻进行清碴,待孔底的残余泥块已经成浆, 泥浆比重为 1.15-1.25,一次清孔结束,提钻。(二)钢筋笼制作、安放及质量控制 1. 现场使用的钢筋必须具有出厂合格证和复试报告。 2. 钢筋笼制作: (1)钢筋笼制作应用样板胎具摆位制作, 以确保钢筋位置及接口对位准确。 (2)钢筋的焊接、搭接必须符合施工法律规范及质量检验标准。 (3)主筋接头采纳搭接对焊, 且在同一截面上不超过 50% 且错开 50cm 以上。22024 年 4 月 19 日下载后可任意编辑工程名称 施工部位施工内容砼灌注桩 日 期年 月 日 (4)钢筋笼要存放在较高平整场地上, 防止变形及水浸。 (5)施工中严格根据有关国家法律规范执行。 3. 钢筋笼安放: (1)钢筋笼入孔必须缓慢,吊起垂直缓缓入孔,以免造成孔壁坍塌。 (2)钢筋笼保护层采纳 Φ100 砼垫块,每一水平面 3 点,间距 4 米。 (3)钢筋笼送入孔内时要对准钻孔中心, 而且采纳双面吊放, 避开钢筋笼摆动而损伤孔壁。 (4)下放钢筋笼时, 应根据所测的护筒标高。数据计算吊筋长度, 并由技术人员准确测量, 监督焊接, 以保证钢筋笼所处标高准确。(三)灌注砼工艺要求及质量控制 1. 下砼导管: (1)砼导管应预先检查接口, 配备垫圈, 确保对接牢固不漏水。 (2)导管下至孔底再提起 30--5...
