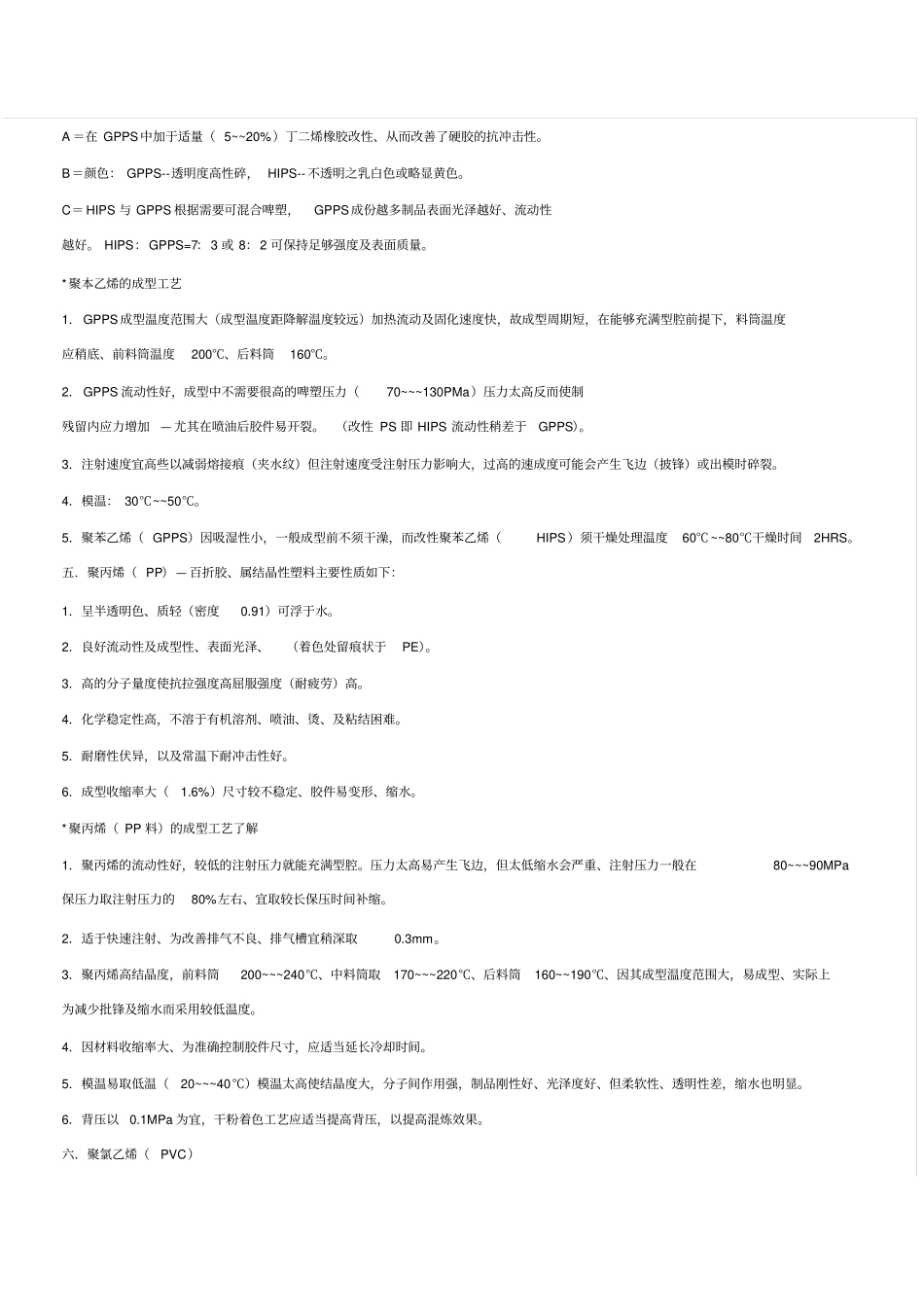

玩具常用的塑膠材料一． ABS ：丙烯腈 — 丁二烯 — 苯乙烯三元聚合物1．三种成份的作用丙烯腈（ A ）—— 使制品较高硬度，提高耐磨性耐热性。丁二烯（ B） —— 加强柔顺性，保持材料韧性、弹性及耐冲击强度。苯乙烯（ S）—— 保持良好成型性（流动性着色性）及保持材料刚性（注根据组分不同派生出多种规格牌号）。2． ABS 具有良好的电镀性，是所有塑料中电镀性最好的。3． ABS 较 GPPS抗冲击强度显著提高。4． ABS 原料浅黄色不透明，制品表面光洁度好。5． ABS 收缩率小，尺寸稳定。6．不耐有机溶剂：如溶于酮、醛、酯、及氧化烃而形成乳浊流（ABS 胶浆）。7．材料共混性能：ABS+PVC~~~ 提高韧性，耐燃性，抗老化。ABS+PC~~~ 提高抗冲击强度，耐热性。ABS 的成型工艺1．成型加工前需充分干燥，使含水率＜0.1%，干燥条件温度85℃，时间 3HRS 以上。2． ABS 流动性较好，易产生啤塑披锋，注射压力在70~~100MPa，不可太大。3．料筒温度不易超过250℃前料筒160~~~210℃、 中料筒 170~~~190℃ 、后料筒160~~~180℃ 过高温会引起塑胶成份分解、使流动性降低。4．模温 40~~80℃，外观要求高，模温也要高。5．注射速度取中、低速为主。注射力80~~130MPa。6． ABS 内应力检验：以制品浸入煤油中2 分钟不出现裂纹为准。二． MBS — 透明 ABS 、聚甲基丙烯酸酯— 丁二烯 — 苯乙烯共聚物。主要性质：透明、韧性好、耐酸碱、流动性好、易于成型着色、尺寸稳定。三． SBS— K 料（透明）。丁二烯与苯乙烯聚合物（KR01、 KR03）。主要性质：透明、较好弹性、方便成型。四． PS 料：聚苯乙烯（ GPPS 硬胶、 HIPS 改性聚本乙烯GPPS— 硬 HIPS—— 不碎；俗称硬胶或透明硬胶。）A ＝在 GPPS中加于适量（ 5~~20%）丁二烯橡胶改性、从而改善了硬胶的抗冲击性。B＝颜色： GPPS--透明度高性碎， HIPS-- 不透明之乳白色或略显黄色。C＝ HIPS 与 GPPS 根据需要可混合啤塑，GPPS成份越多制品表面光泽越好、流动性越好。 HIPS： GPPS=7： 3 或 8： 2 可保持足够强度及表面质量。*聚本乙烯的成型工艺1． GPPS成型温度范围大（成型温度距降解温度较远）加热流动及固化速度快，故成型周期短，在能够充满型腔前提下，料筒温度应稍底、前料筒温度200℃、后料筒160℃。2． GPPS 流动性好，成型中不需要很高的啤塑压力（70~~~130PMa）压力太高反而使制残留内应力增加— 尤其在喷油后胶件易...
