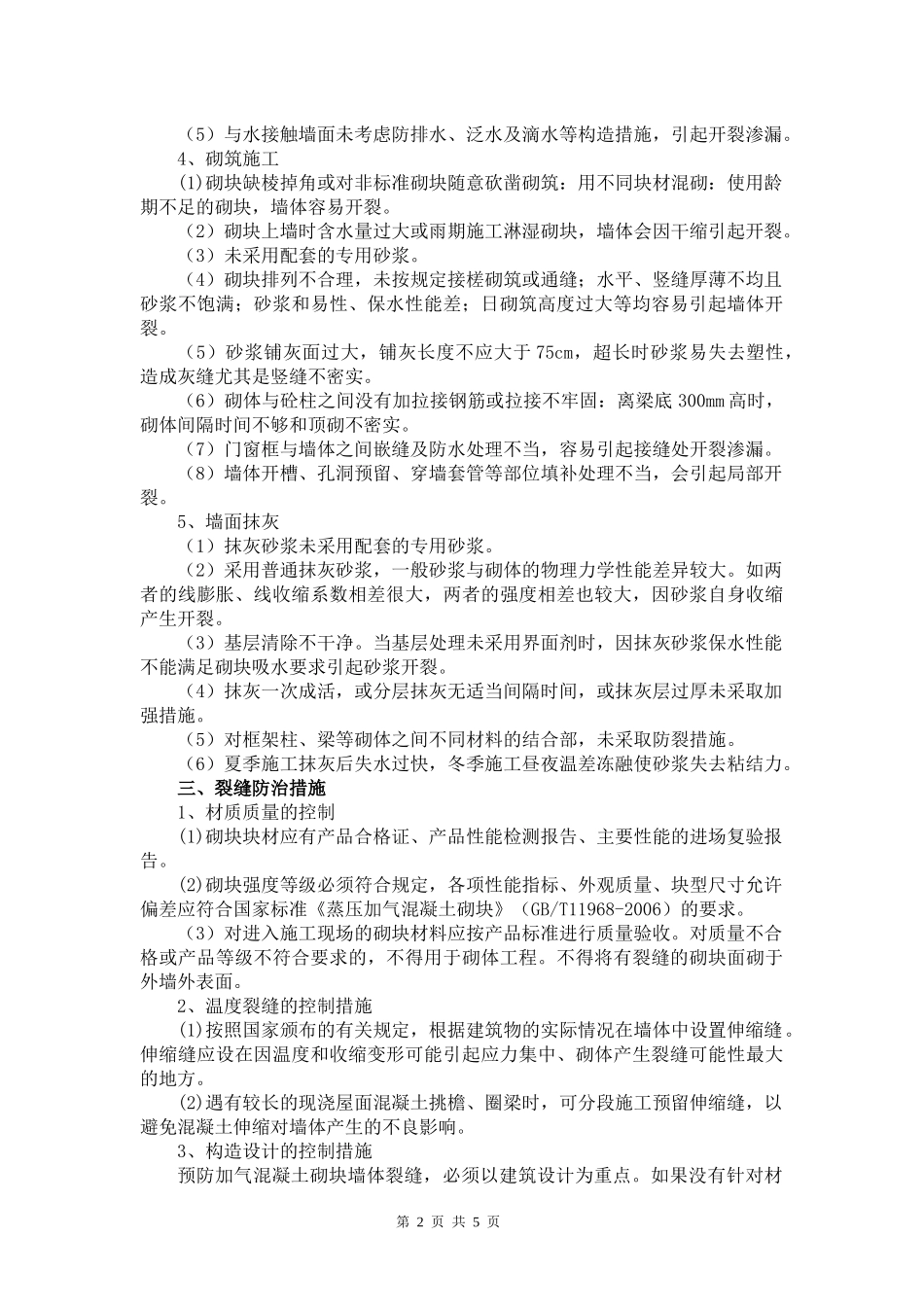

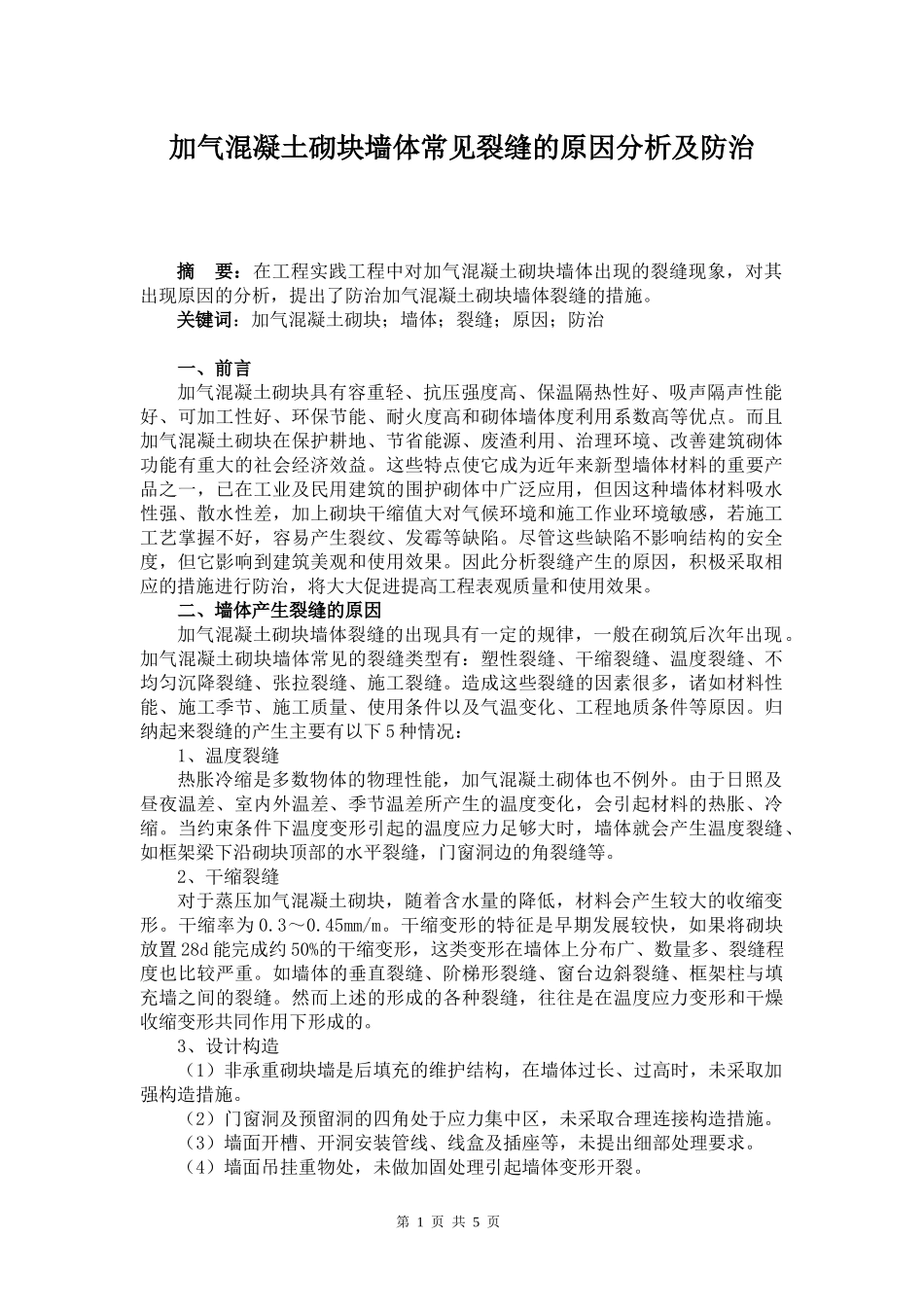

加气混凝土砌块墙体常见裂缝的原因分析及防治摘要：在工程实践工程中对加气混凝土砌块墙体出现的裂缝现象，对其出现原因的分析，提出了防治加气混凝土砌块墙体裂缝的措施。关键词：加气混凝土砌块；墙体；裂缝；原因；防治一、前言加气混凝土砌块具有容重轻、抗压强度高、保温隔热性好、吸声隔声性能好、可加工性好、环保节能、耐火度高和砌体墙体度利用系数高等优点。而且加气混凝土砌块在保护耕地、节省能源、废渣利用、治理环境、改善建筑砌体功能有重大的社会经济效益。这些特点使它成为近年来新型墙体材料的重要产品之一，已在工业及民用建筑的围护砌体中广泛应用，但因这种墙体材料吸水性强、散水性差，加上砌块干缩值大对气候环境和施工作业环境敏感，若施工工艺掌握不好，容易产生裂纹、发霉等缺陷。尽管这些缺陷不影响结构的安全度，但它影响到建筑美观和使用效果。因此分析裂缝产生的原因，积极采取相应的措施进行防治，将大大促进提高工程表观质量和使用效果。二、墙体产生裂缝的原因加气混凝土砌块墙体裂缝的出现具有一定的规律，一般在砌筑后次年出现。加气混凝土砌块墙体常见的裂缝类型有：塑性裂缝、干缩裂缝、温度裂缝、不均匀沉降裂缝、张拉裂缝、施工裂缝。造成这些裂缝的因素很多，诸如材料性能、施工季节、施工质量、使用条件以及气温变化、工程地质条件等原因。归纳起来裂缝的产生主要有以下5种情况：1、温度裂缝热胀冷缩是多数物体的物理性能，加气混凝土砌体也不例外。由于日照及昼夜温差、室内外温差、季节温差所产生的温度变化，会引起材料的热胀、冷缩。当约束条件下温度变形引起的温度应力足够大时，墙体就会产生温度裂缝、如框架梁下沿砌块顶部的水平裂缝，门窗洞边的角裂缝等。2、干缩裂缝对于蒸压加气混凝土砌块，随着含水量的降低，材料会产生较大的收缩变形。干缩率为0.3～0.45mm/m。干缩变形的特征是早期发展较快，如果将砌块放置28d能完成约50%的干缩变形，这类变形在墙体上分布广、数量多、裂缝程度也比较严重。如墙体的垂直裂缝、阶梯形裂缝、窗台边斜裂缝、框架柱与填充墙之间的裂缝。然而上述的形成的各种裂缝，往往是在温度应力变形和干燥收缩变形共同作用下形成的。3、设计构造（1）非承重砌块墙是后填充的维护结构，在墙体过长、过高时，未采取加强构造措施。（2）门窗洞及预留洞的四角处于应力集中区，未采取合理连接构造措施。（3）墙面开槽、开洞安装管线、线盒及插座等，未提出细部处理要求。（4）墙面吊挂重物处，未做加固处理引起墙体变形开裂。第1页共5页（5）与水接触墙面未考虑防排水、泛水及滴水等构造措施，引起开裂渗漏。4、砌筑施工(1)砌块缺棱掉角或对非标准砌块随意砍凿砌筑：用不同块材混砌：使用龄期不足的砌块，墙体容易开裂。（2）砌块上墙时含水量过大或雨期施工淋湿砌块，墙体会因干缩引起开裂。（3）未采用配套的专用砂浆。（4）砌块排列不合理，未按规定接槎砌筑或通缝；水平、竖缝厚薄不均且砂浆不饱满；砂浆和易性、保水性能差；日砌筑高度过大等均容易引起墙体开裂。（5）砂浆铺灰面过大，铺灰长度不应大于75cm，超长时砂浆易失去塑性，造成灰缝尤其是竖缝不密实。（6）砌体与砼柱之间没有加拉接钢筋或拉接不牢固：离梁底300mm高时，砌体间隔时间不够和顶砌不密实。（7）门窗框与墙体之间嵌缝及防水处理不当，容易引起接缝处开裂渗漏。（8）墙体开槽、孔洞预留、穿墙套管等部位填补处理不当，会引起局部开裂。5、墙面抹灰（1）抹灰砂浆未采用配套的专用砂浆。（2）采用普通抹灰砂浆，一般砂浆与砌体的物理力学性能差异较大。如两者的线膨胀、线收缩系数相差很大，两者的强度相差也较大，因砂浆自身收缩产生开裂。（3）基层清除不干净。当基层处理未采用界面剂时，因抹灰砂浆保水性能不能满足砌块吸水要求引起砂浆开裂。（4）抹灰一次成活，或分层抹灰无适当间隔时间，或抹灰层过厚未采取加强措施。（5）对框架柱、梁等砌体之间不同材料的结合部，未采取防裂措施。（6）夏季施工抹灰后失水过快，冬季施工昼夜温差冻融使砂浆失去粘结力。三、裂缝防治措施1、材质质量的控制(1)砌块块材应有产品合格证、产品性能...
