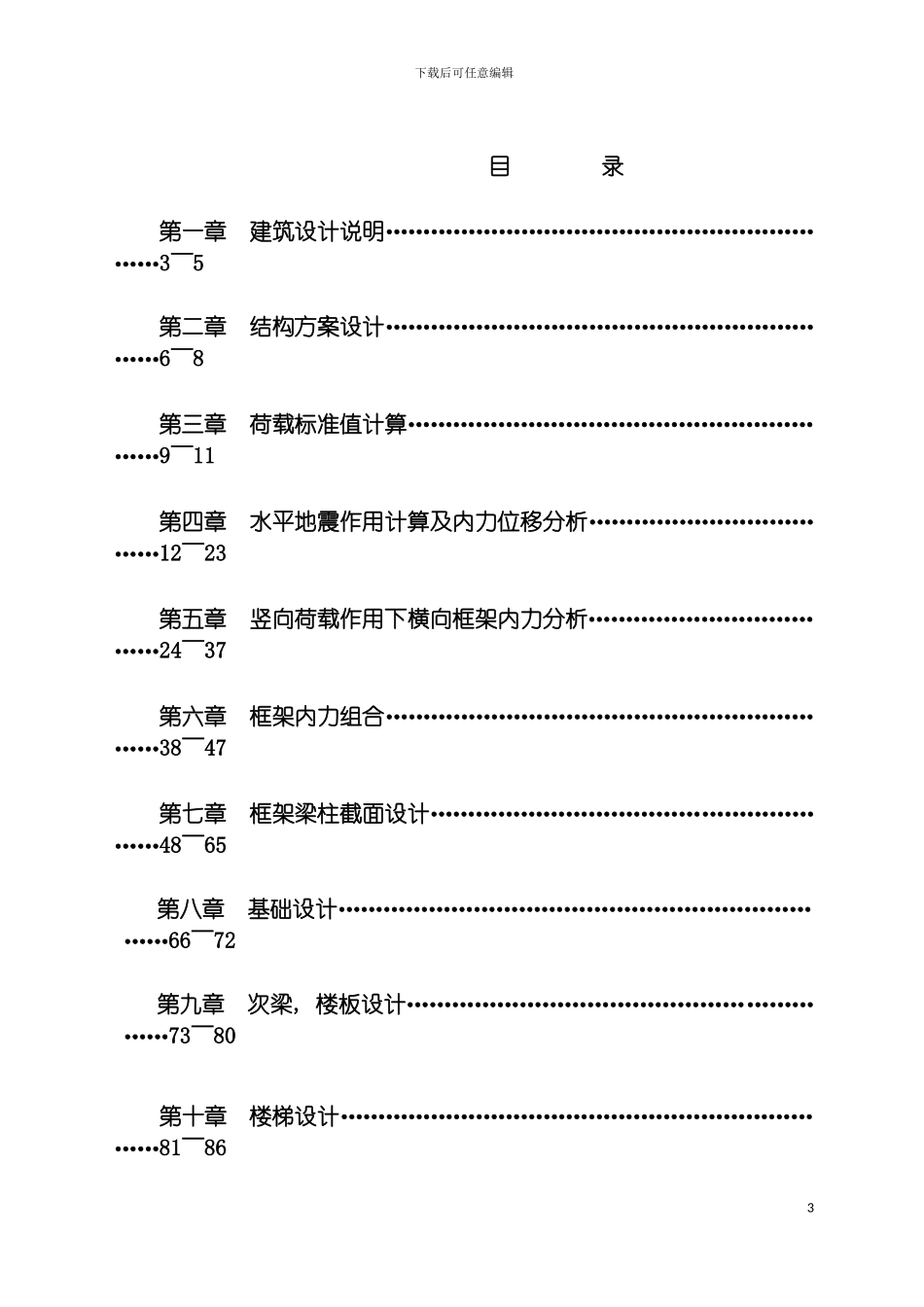

下载后可任意编辑建筑方案设计和结构设计1下载后可任意编辑扬州市某综合楼设计 摘要: 本工程为扬州市某综合楼设计, 主体五层。其中一层为办公室与大厅, 二~五层为办公室。本建筑共设有两部楼梯。首先利用天正建筑软件进行了建筑设计, 绘制出建筑的平面图、 立面图、 剖面图。经过细致的方案论证, 该工程上部结构采纳纵横向承重的钢筋混凝土框架结构。因为该工程抗震设防烈度为 7 度, 因此不考虑竖向地震作用。在用底部剪力法求出水平地震作用后, 利用 D 值法完成了水平地震作用下的一榀框架的内力计算。采纳弯矩二次分配法分别完成了竖向恒载和活载最不利布置作用下的内力计算。而且, 考虑结构构件的地震作用效应与其它荷载效应的基本组合及无地震作用效应的其它荷载效应的基本组合两种情况, 对框架内力进行组合, 得出框架梁柱的控制内力, 进而完成了梁柱截面的配筋计算。利用独立基础方案对基础进行了设计。绘制了梁、 板、 柱、 基础配筋图以及一榀框架配筋图。关键词: 建筑设计, 抗震设计, 框架结构, 弯矩二次分配法, 内力组合, 截面设计。2下载后可任意编辑 目 录第一章 建筑设计说明………………………………………………………3～5 第二章 结构方案设计………………………………………………………6～8第三章 荷载标准值计算……………………………………………………9～11第四章 水平地震作用计算及内力位移分析………………………………12～23第五章 竖向荷载作用下横向框架内力分析………………………………24～37第六章 框架内力组合………………………………………………………38～47第七章 框架梁柱截面设计…………………………………………………48～65 第八章 基础设计……………………………………………………………66～72 第九章 次梁, 楼板设计……………………………………………………73～80 第十章 楼梯设计……………………………………………………………81～863下载后可任意编辑第一章 建筑设计说明一、 设计依据(一)工程概况本工程为扬州市某综合办公楼, 框架结构。主体五层。总建筑面积2969.50m2, 建筑占地面积为 593.90 m2, 建筑高度 18.60 米。建筑结构安全等级二级, 结构合理使用年限为 50 年, 抗震设防烈度为 7 度, 0.15g 加速度。建筑物耐火等级为III级, 建筑类别为丙类建筑。(二)建筑初步设计1. 平面本工程为扬州市某综合办公楼, 主体五层, 本...
