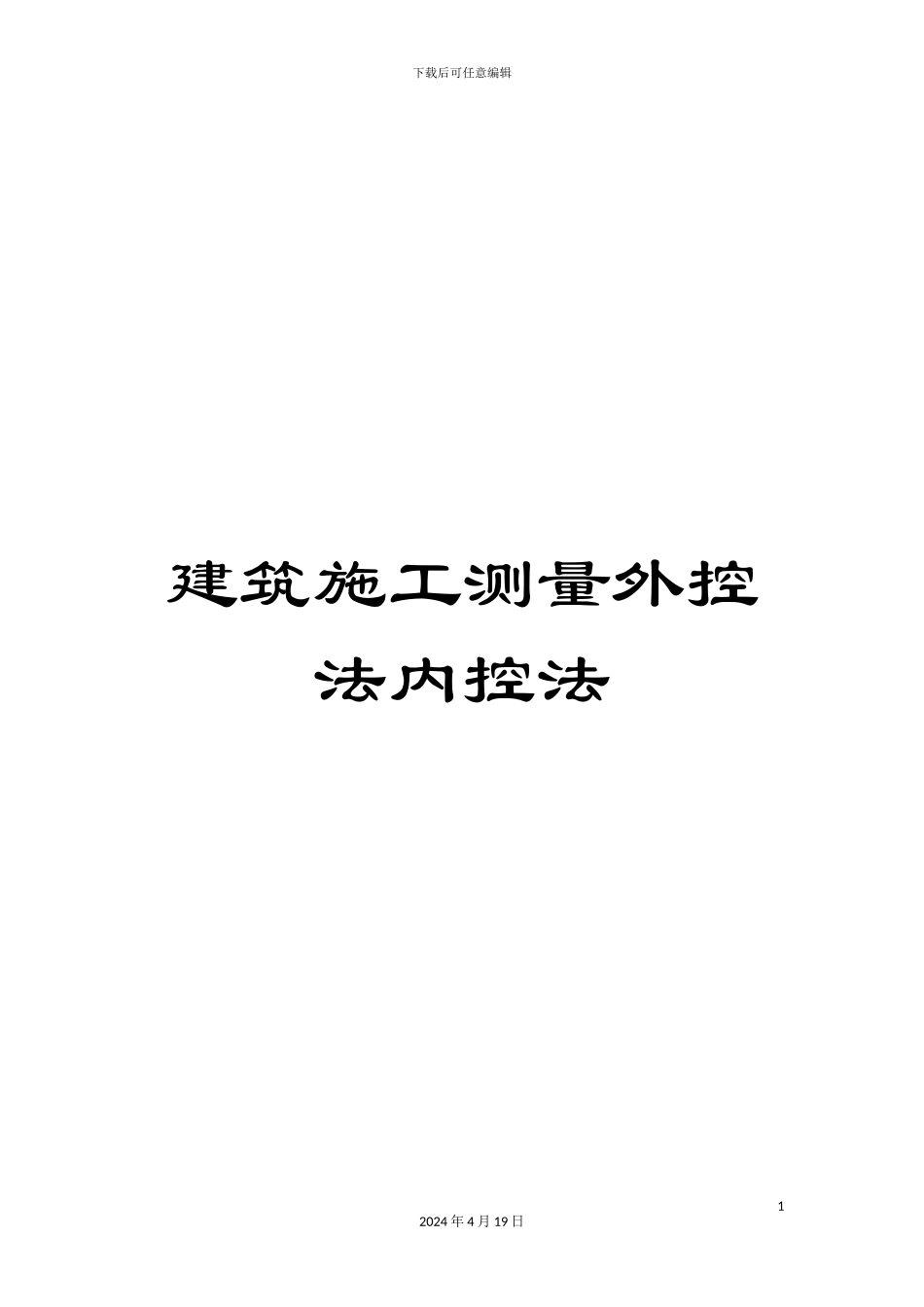

建筑施工测量外控法内控法范文_第1页
1/8
建筑施工测量外控法内控法范文_第2页
2/8
建筑施工测量外控法内控法范文_第3页
3/8

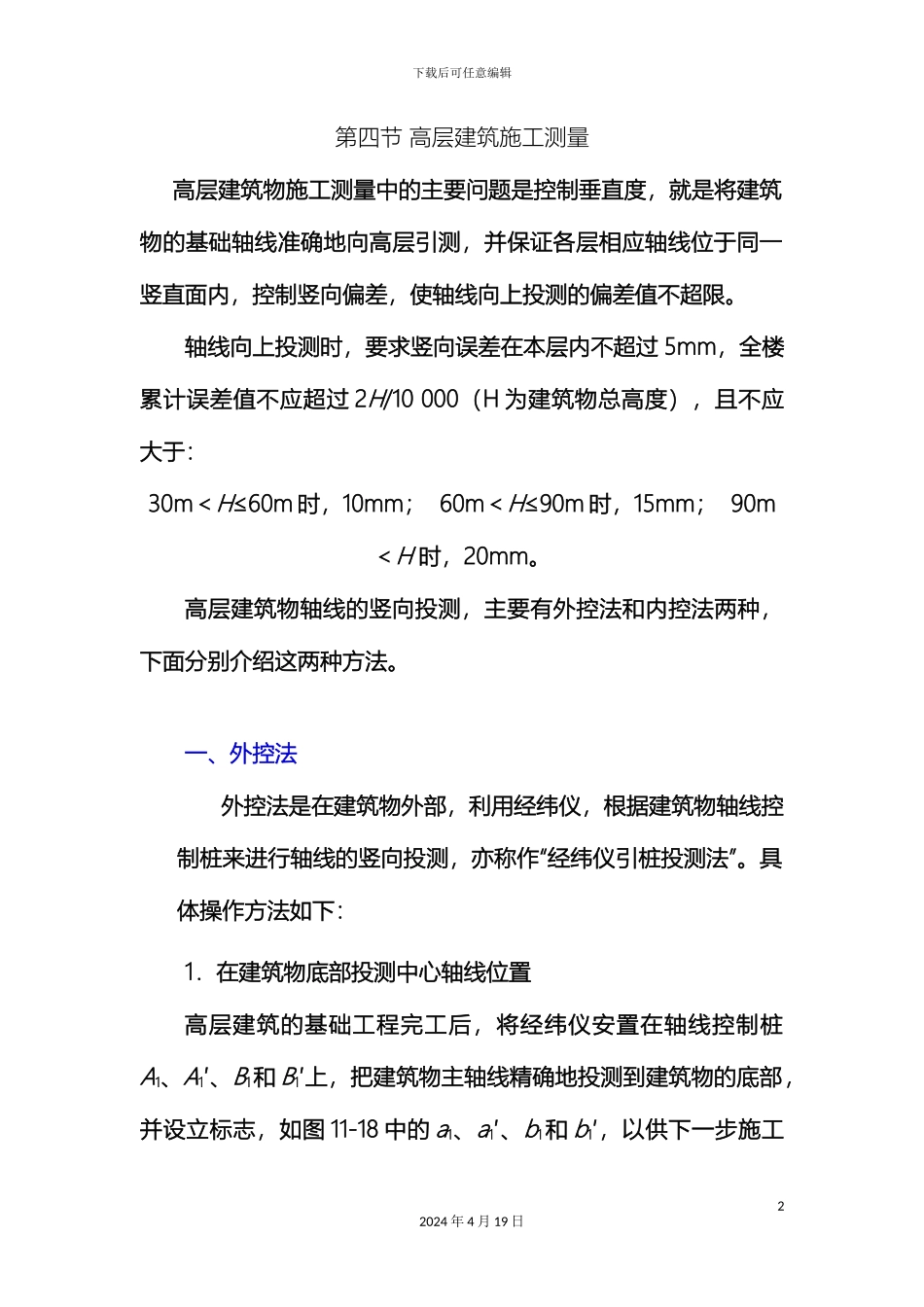

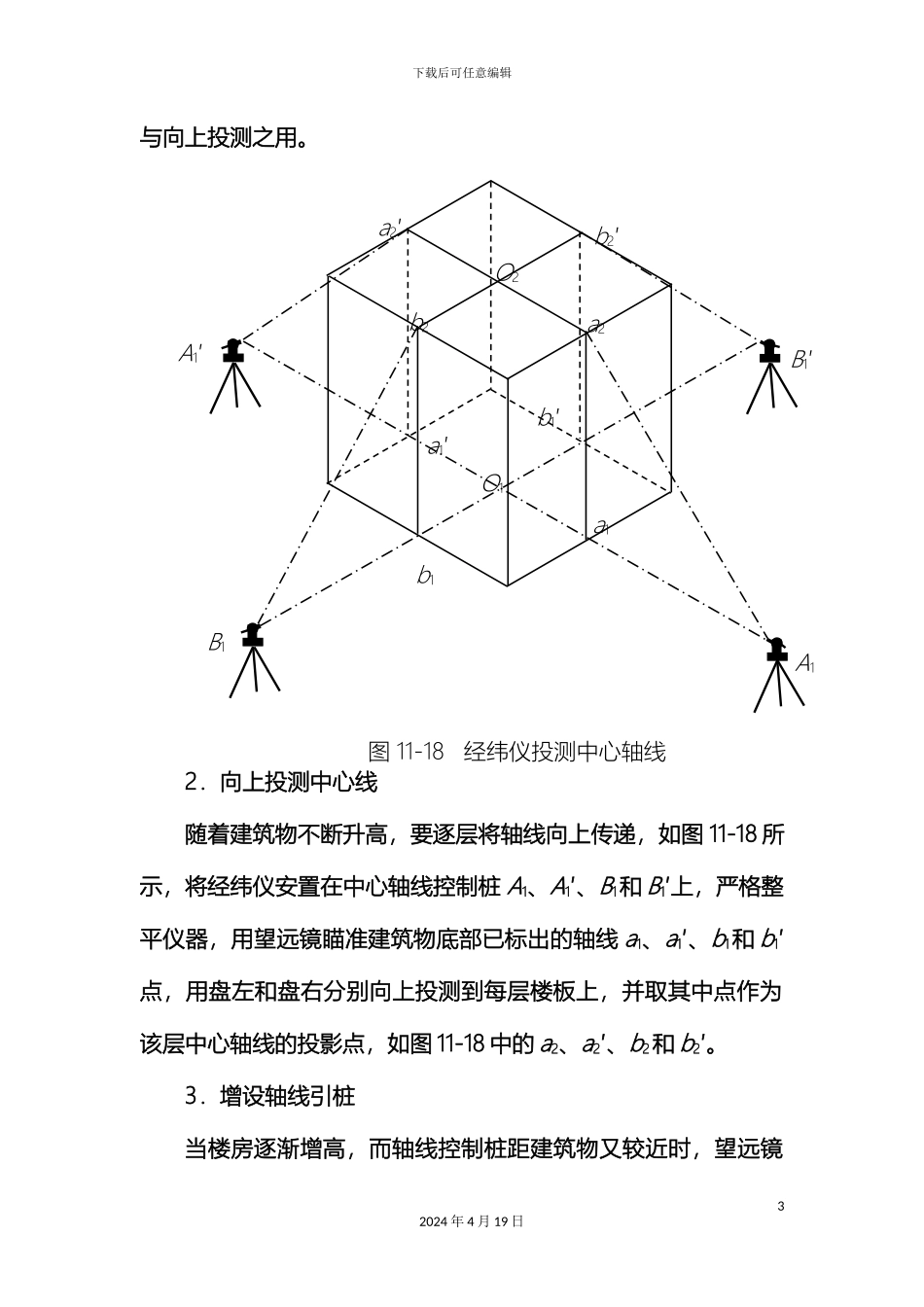

下载后可任意编辑建筑施工测量外控法内控法12024 年 4 月 19 日下载后可任意编辑第四节 高层建筑施工测量高层建筑物施工测量中的主要问题是控制垂直度,就是将建筑物的基础轴线准确地向高层引测,并保证各层相应轴线位于同一竖直面内,控制竖向偏差,使轴线向上投测的偏差值不超限。轴线向上投测时,要求竖向误差在本层内不超过 5mm,全楼累计误差值不应超过 2H/10 000(H 为建筑物总高度),且不应大于:30m<H≤60m 时,10mm; 60m<H≤90m 时,15mm; 90m<H 时,20mm。高层建筑物轴线的竖向投测,主要有外控法和内控法两种,下面分别介绍这两种方法。一、外控法外控法是在建筑物外部,利用经纬仪,根据建筑物轴线控制桩来进行轴线的竖向投测,亦称作“经纬仪引桩投测法”。具体操作方法如下:1.在建筑物底部投测中心轴线位置高层建筑的基础工程完工后,将经纬仪安置在轴线控制桩A1、A1′、B1和 B1′上,把建筑物主轴线精确地投测到建筑物的底部,并设立标志,如图 11-18 中的 a1、a1′、b1和 b1′,以供下一步施工22024 年 4 月 19 日下载后可任意编辑与向上投测之用。2.向上投测中心线随着建筑物不断升高,要逐层将轴线向上传递,如图 11-18 所示,将经纬仪安置在中心轴线控制桩 A1、A1′、B1和 B1′上,严格整平仪器,用望远镜瞄准建筑物底部已标出的轴线 a1、a1′、b1和 b1′点,用盘左和盘右分别向上投测到每层楼板上,并取其中点作为该层中心轴线的投影点,如图 11-18 中的 a2、a2′、b2和 b2′。3.增设轴线引桩当楼房逐渐增高,而轴线控制桩距建筑物又较近时,望远镜32024 年 4 月 19 日A1B1A1′B1′a1′b1′a2′b2′a1b1a2b2O1O2图 11-18 经纬仪投测中心轴线下载后可任意编辑的仰角较大,操作不便,投测精度也会降低。为此,要将原中心轴线控制桩引测到更远的安全地方,或者附近大楼的屋面。具体作法是:将经纬仪安置在已经投测上去的较高层(如第十层)楼面轴线 a10a10′上,如图 11-19 所示,瞄准地面上原有的轴线控制桩 A1和A1′点,用盘左、盘右分中投点法,将轴线延长到远处 A2和 A2′点,并用标志固定其位置,A2、A2′即为新投测的 A1A1′轴控制桩。更高各层的中心轴线,可将经纬仪安置在新的引桩上,按上述方法继续进行投测。二、内控法42024 年 4 月 19 日O30O10O1a30a30′a10a1A1A2a10′a1′A1′A2′图 11-19 经纬仪引桩投测下载后可任意编辑内控法是在建筑物内±...
