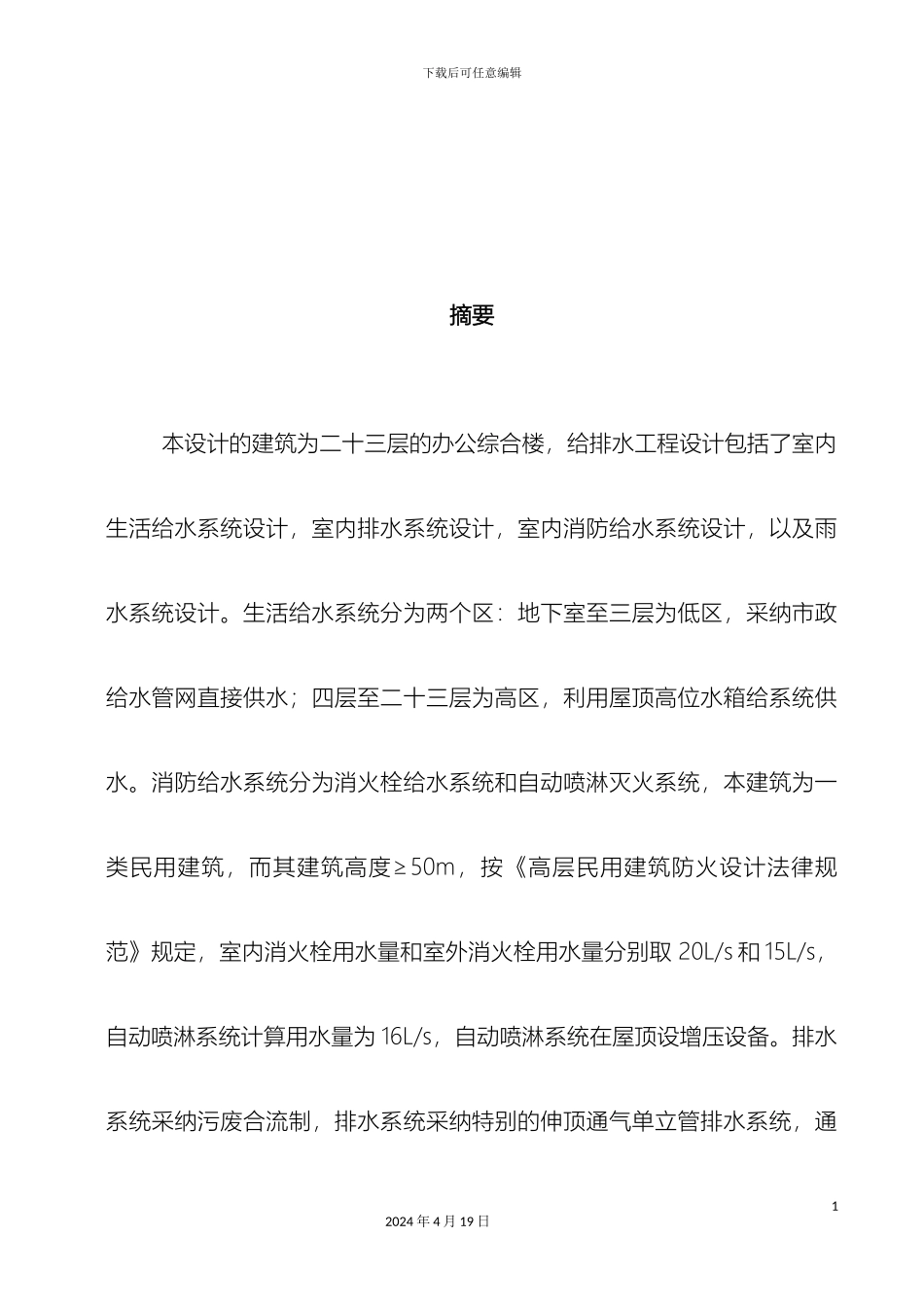

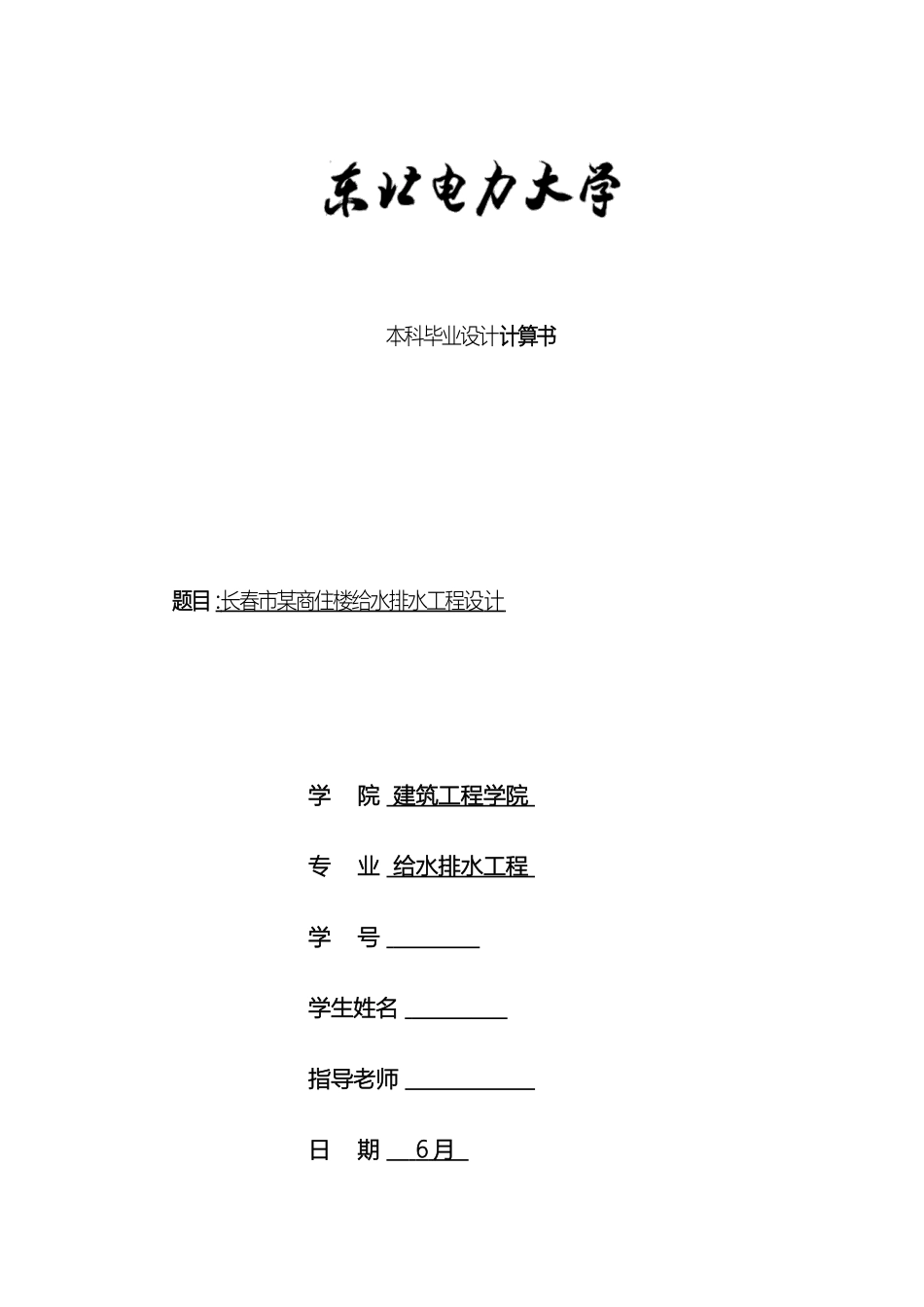

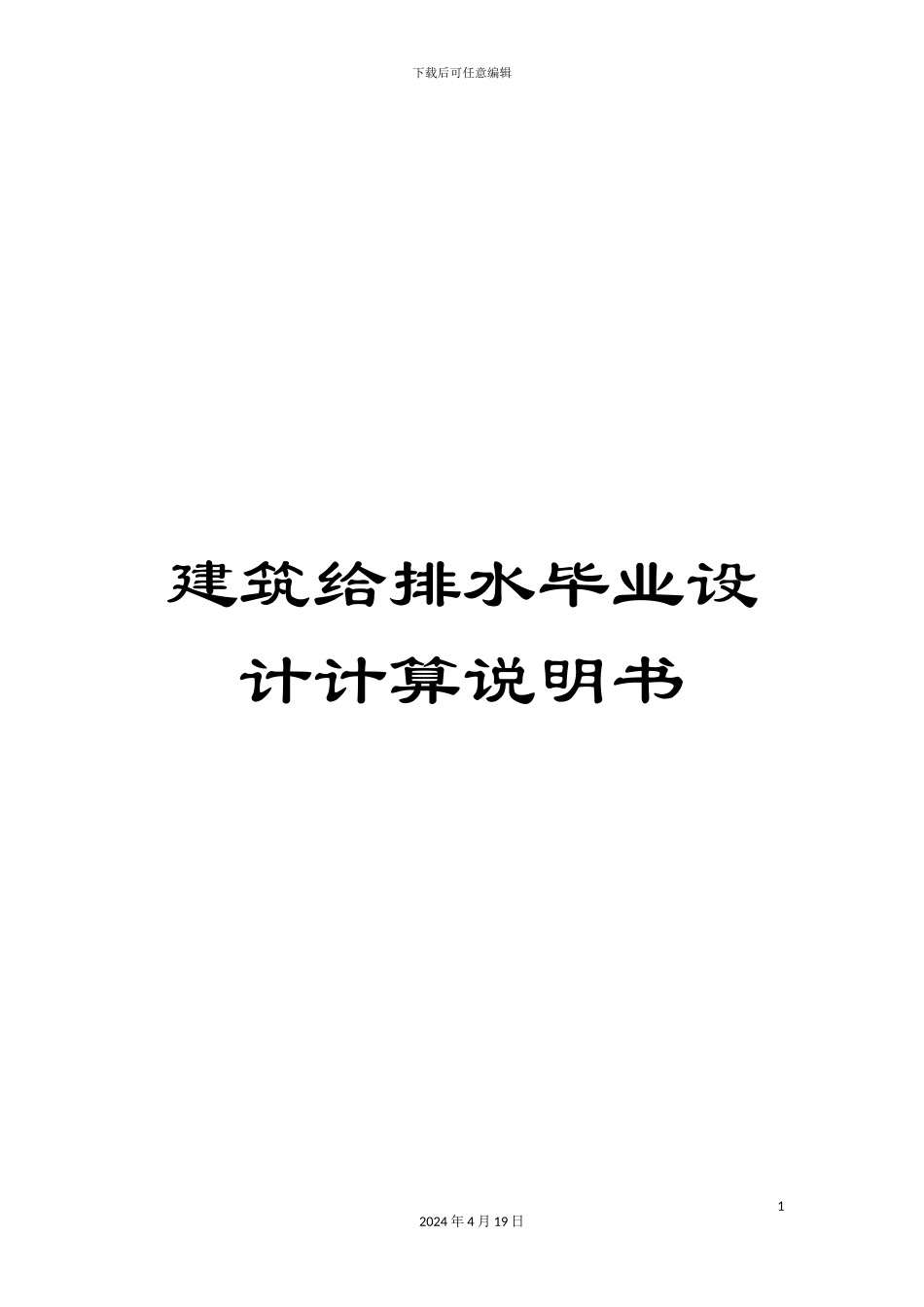

下载后可任意编辑建筑给排水毕业设计计算说明书12024 年 4 月 19 日本科毕业设计计算书题目 : 长春市某商住楼给水排水工程设 计 学 院 建筑工程学院 专 业 给水排水工程 学 号 学生姓名 指导老师 日 期 6 月 下载后可任意编辑摘要本设计的建筑为二十三层的办公综合楼，给排水工程设计包括了室内生活给水系统设计，室内排水系统设计，室内消防给水系统设计，以及雨水系统设计。生活给水系统分为两个区：地下室至三层为低区，采纳市政给水管网直接供水；四层至二十三层为高区，利用屋顶高位水箱给系统供水。消防给水系统分为消火栓给水系统和自动喷淋灭火系统，本建筑为一类民用建筑，而其建筑高度≥50m，按《高层民用建筑防火设计法律规范》规定，室内消火栓用水量和室外消火栓用水量分别取 20L/s 和 15L/s，自动喷淋系统计算用水量为 16L/s，自动喷淋系统在屋顶设增压设备。排水系统采纳污废合流制，排水系统采纳特别的伸顶通气单立管排水系统，通12024 年 4 月 19 日下载后可任意编辑气冒高出屋顶 1.00m。给水系统采纳 PP-R 给水管材，消火栓给水系统和自动喷淋灭火系统采纳无缝镀锌钢管，排水系统立管采纳 PPI 螺旋排水管，各层排水支管采纳普通的 UPVC 排水管。在地下层设贮水池和加压泵房，地下室另设集水坑，集水坑中设潜污泵，保证污水及时排出。关键词：建筑 给水 消防 喷淋 排水 AbstractWork in the complex building for23 floors of trade in the building originally designed, is it drain off water engineering design including 22024 年 4 月 19 日下载后可任意编辑room is it supply water system design , indoor fire control supply water the system is designed and the indoor drainage system set up to live to give. Life supplies water and is divided into two districts systematically: The ground lower floor to 3floor are the low district, adopt the pipe network of municipal water supply and supply water directly; 4are the high district to the 23th Floor, supply water for the system with the high-order water tank of the roof. Fire control supply water system divide into fire hydrant supply water system and...
