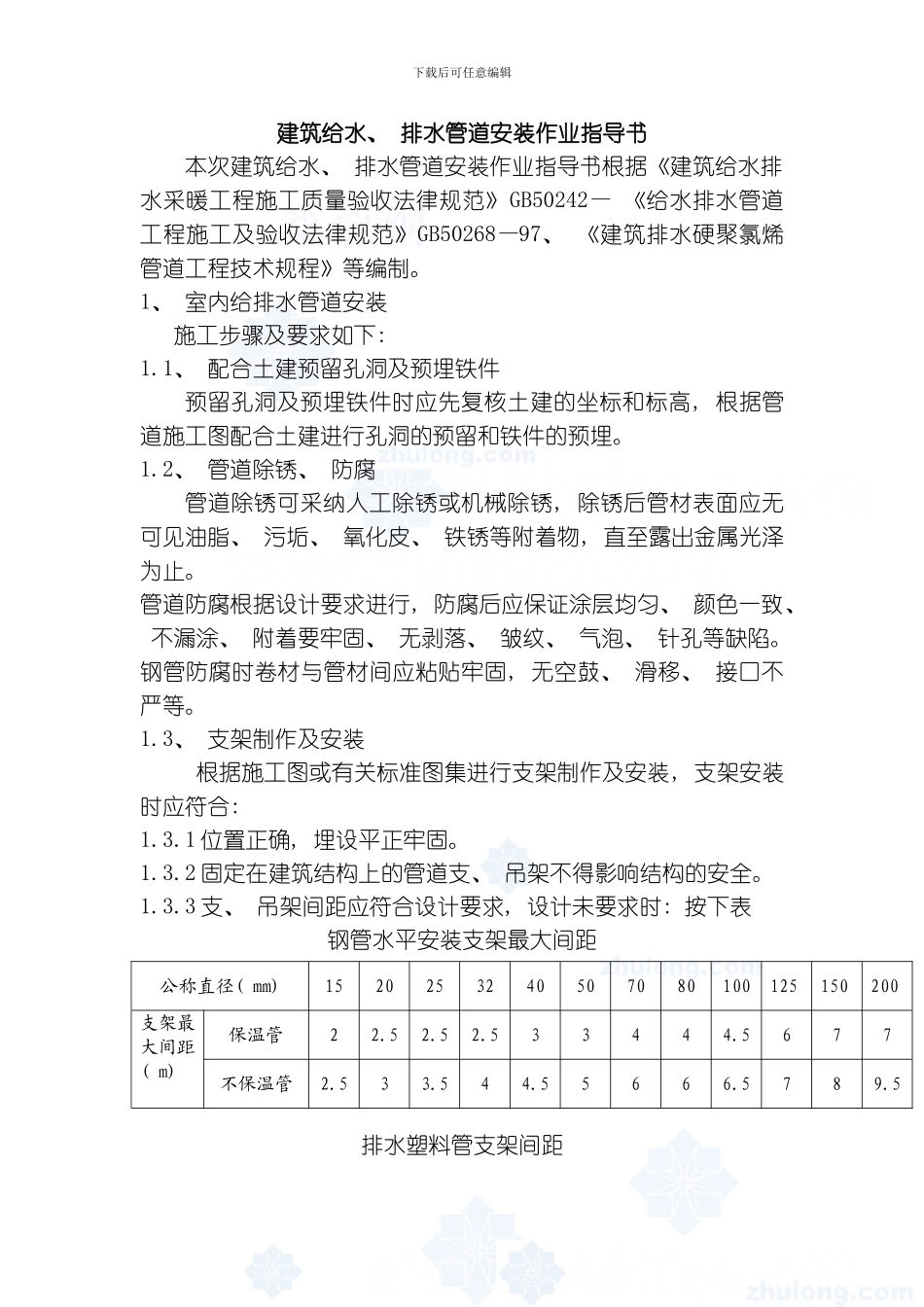

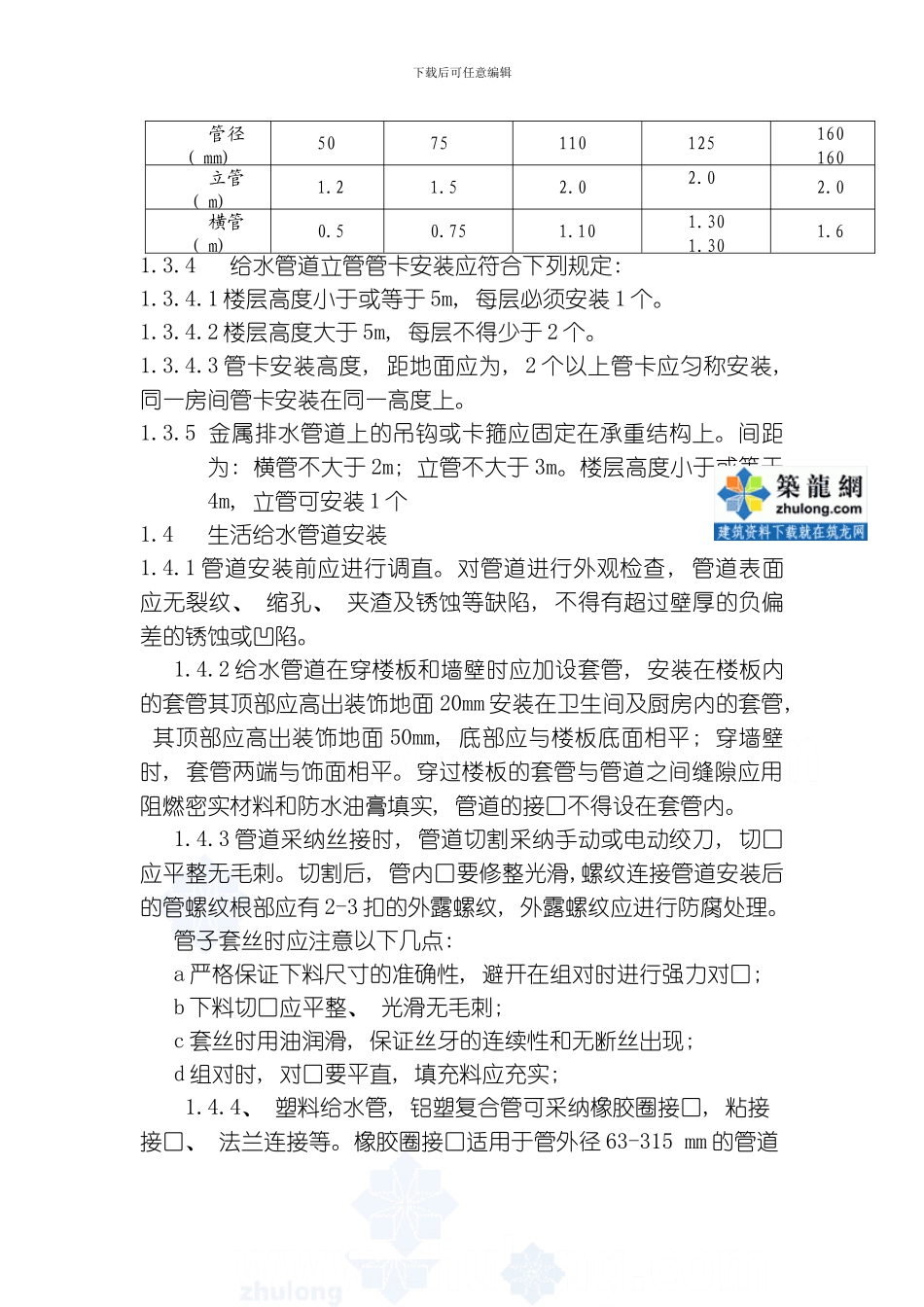

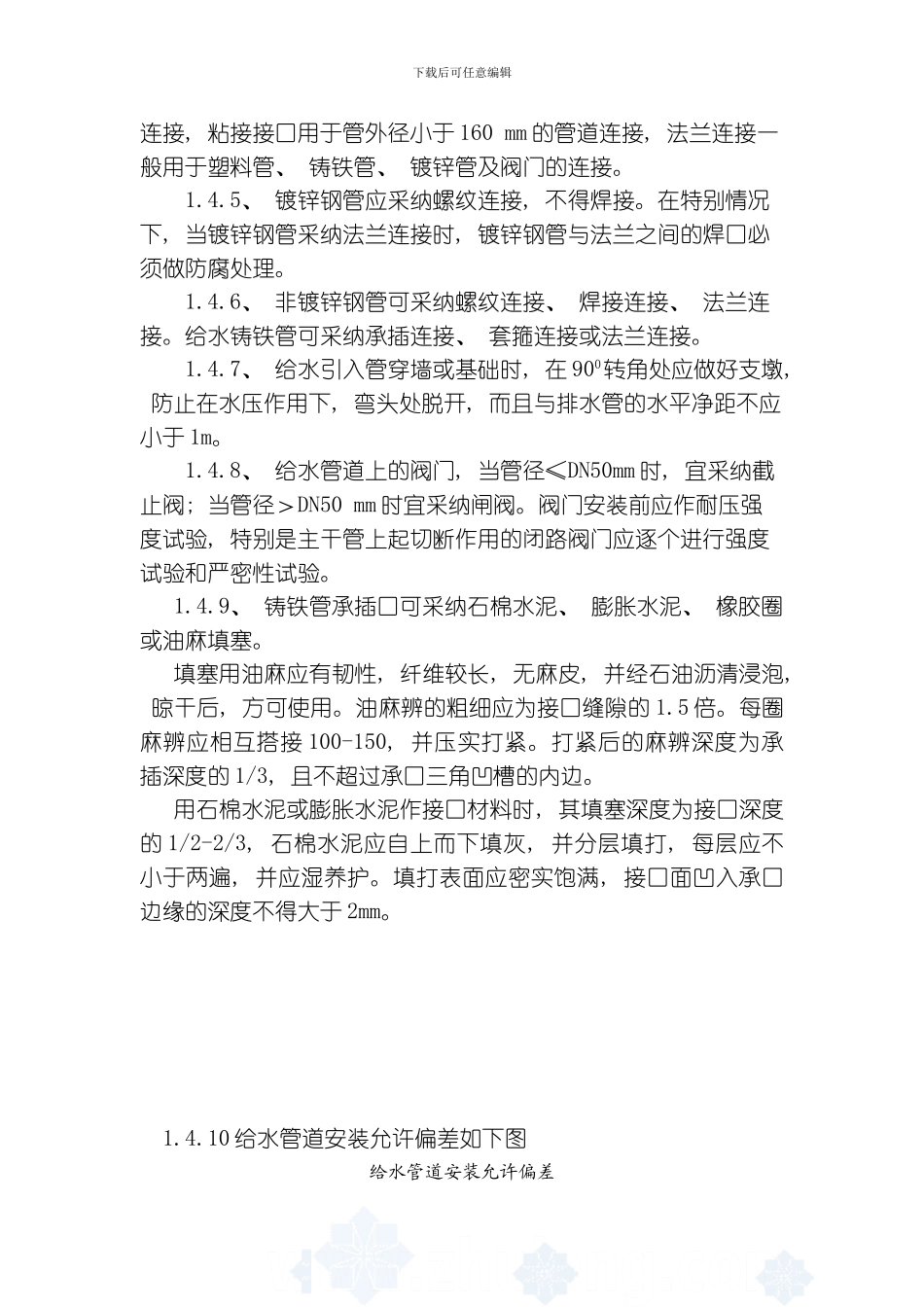

下载后可任意编辑建筑给水、 排水管道安装作业指导书本次建筑给水、 排水管道安装作业指导书根据《建筑给水排水采暖工程施工质量验收法律规范》GB50242— 《给水排水管道工程施工及验收法律规范》GB50268—97、 《建筑排水硬聚氯烯管道工程技术规程》等编制。1、 室内给排水管道安装施工步骤及要求如下: 1.1、 配合土建预留孔洞及预埋铁件预留孔洞及预埋铁件时应先复核土建的坐标和标高, 根据管道施工图配合土建进行孔洞的预留和铁件的预埋。1.2、 管道除锈、 防腐管道除锈可采纳人工除锈或机械除锈, 除锈后管材表面应无可见油脂、 污垢、 氧化皮、 铁锈等附着物, 直至露出金属光泽为止。管道防腐根据设计要求进行, 防腐后应保证涂层均匀、 颜色一致、 不漏涂、 附着要牢固、 无剥落、 皱纹、 气泡、 针孔等缺陷。钢管防腐时卷材与管材间应粘贴牢固, 无空鼓、 滑移、 接口不严等。1.3、 支架制作及安装根据施工图或有关标准图集进行支架制作及安装, 支架安装时应符合: 1.3.1 位置正确, 埋设平正牢固。1.3.2 固定在建筑结构上的管道支、 吊架不得影响结构的安全。1.3.3 支、 吊架间距应符合设计要求, 设计未要求时: 按下表钢管水平安装支架最大间距公称直径( mm) 1520253240507080100125150200支架最大间距( m) 保温管22.52.52.533444.5677不保温管2.533.544.55666.5789.5排水塑料管支架间距下载后可任意编辑管径( mm) 5075110125160160立管( m) 1.21.52.02.02.0横管( m) 0.50.751.101.301.301.61.3.4 给水管道立管管卡安装应符合下列规定: 1.3.4.1 楼层高度小于或等于 5m, 每层必须安装 1 个。1.3.4.2 楼层高度大于 5m, 每层不得少于 2 个。1.3.4.3 管卡安装高度, 距地面应为, 2 个以上管卡应匀称安装, 同一房间管卡安装在同一高度上。1.3.5 金属排水管道上的吊钩或卡箍应固定在承重结构上。间距为: 横管不大于 2m; 立管不大于 3m。楼层高度小于或等于4m, 立管可安装 1 个1.4 生活给水管道安装1.4.1 管道安装前应进行调直。对管道进行外观检查, 管道表面应无裂纹、 缩孔、 夹渣及锈蚀等缺陷, 不得有超过壁厚的负偏差的锈蚀或凹陷。1.4.2 给水管道在穿楼板和墙壁时应加设套管, 安装在楼板内的套管其顶部应高出装饰地面 20mm 安装在卫生间及厨房内的套管, 其顶部应高出装饰地面 50mm, 底部应与楼板底面相平; 穿墙壁时, 套管两端与饰面相平。穿过楼板的套管...
