环网柜技术协议

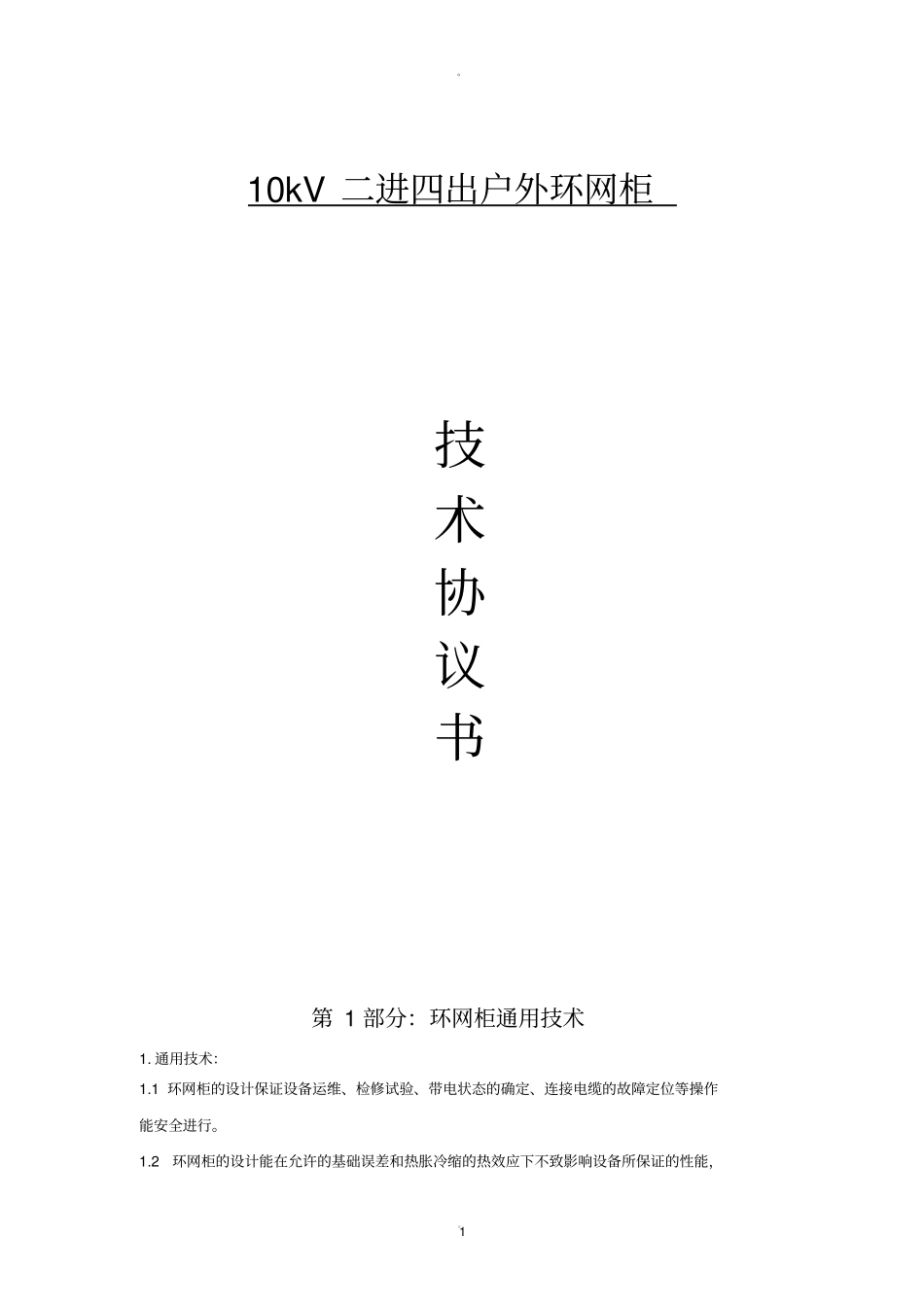

环网柜技术协议_第1页
1/12

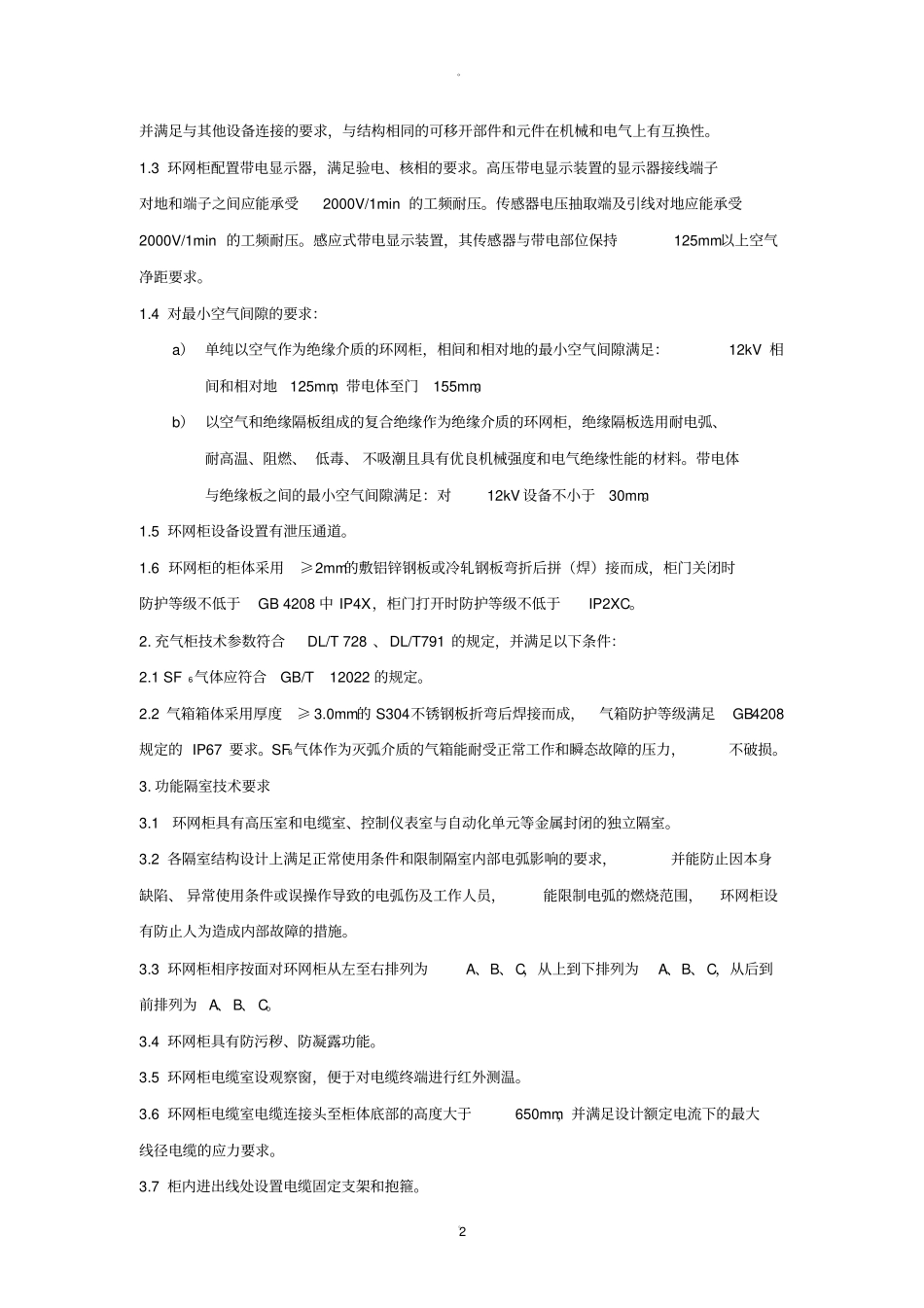

环网柜技术协议_第2页
2/12

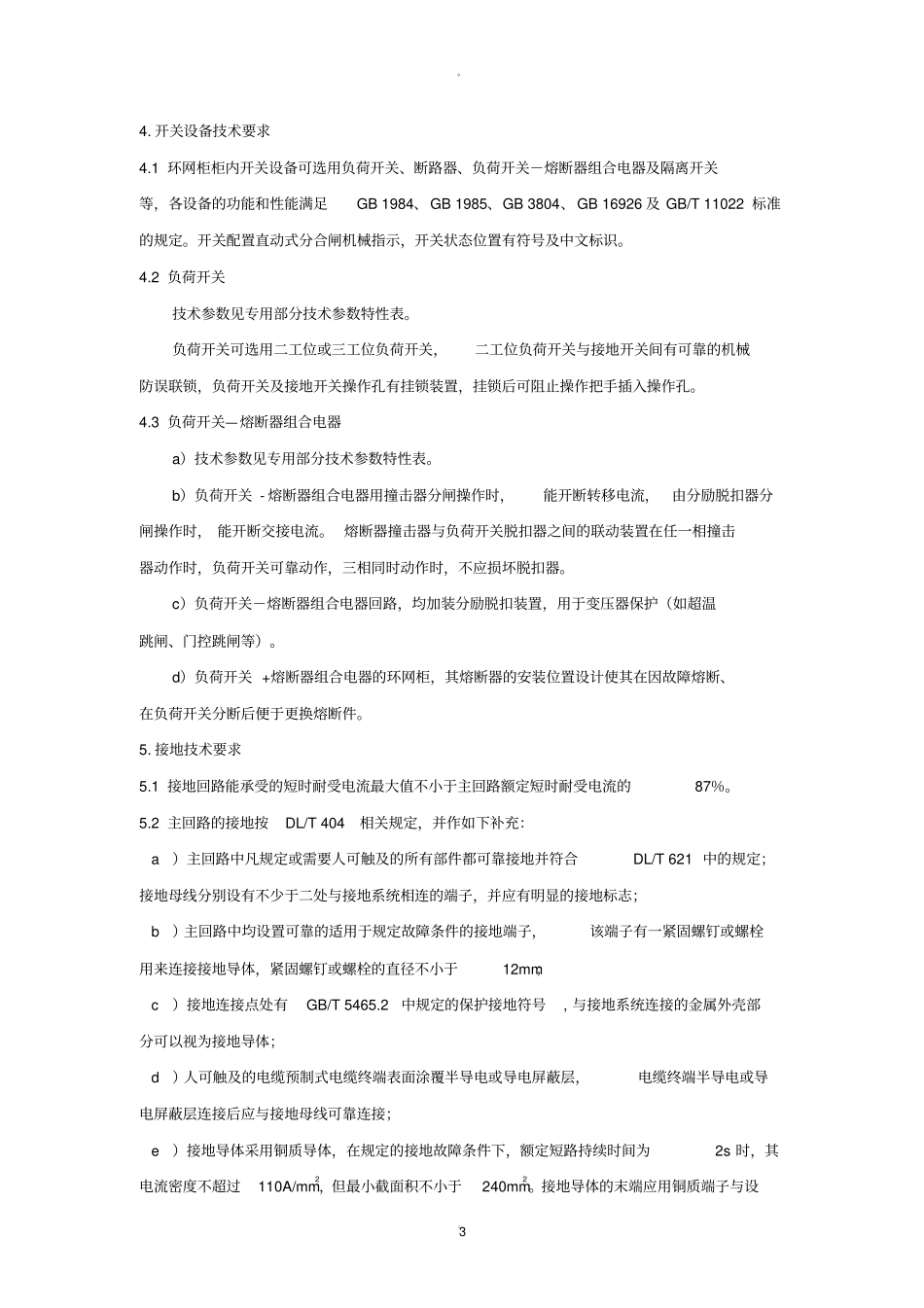

环网柜技术协议_第3页
3/12
。。1 10kV 二进四出户外环网柜技术协议书第 1 部分:环网柜通用技术1. 通用技术:1.1 环网柜的设计保证设备运维、检修试验、带电状态的确定、连接电缆的故障定位等操作能安全进行。1.2环网柜的设计能在允许的基础误差和热胀冷缩的热效应下不致影响设备所保证的性能,。。2 并满足与其他设备连接的要求,与结构相同的可移开部件和元件在机械和电气上有互换性。1.3 环网柜配置带电显示器,满足验电、核相的要求。高压带电显示装置的显示器接线端子对地和端子之间应能承受2000V/1min 的工频耐压。传感器电压抽取端及引线对地应能承受2000V/1min 的工频耐压。感应式带电显示装置,其传感器与带电部位保持125mm以上空气净距要求。1.4 对最小空气间隙的要求:a) 单纯以空气作为绝缘介质的环网柜,相间和相对地的最小空气间隙满足:12kV 相间和相对地125mm,带电体至门155mm。b) 以空气和绝缘隔板组成的复合绝缘作为绝缘介质的环网柜,绝缘隔板选用耐电弧、耐高温、阻燃、 低毒、 不吸潮且具有优良机械强度和电气绝缘性能的材料。带电体与绝缘板之间的最小空气间隙满足:对12kV 设备不小于30mm。1.5 环网柜设备设置有泄压通道。1.6 环网柜的柜体采用≥2mm的敷铝锌钢板或冷轧钢板弯折后拼(焊)接而成,柜门关闭时防护等级不低于GB 4208 中 IP4X,柜门打开时防护等级不低于IP2XC。2. 充气柜技术参数符合DL/T 728 、DL/T791 的规定,并满足以下条件:2.1 SF6气体应符合GB/T12022 的规定。2.2 气箱箱体采用厚度≥ 3.0mm的 S304不锈钢板折弯后焊接而成,气箱防护等级满足GB 4208规定的 IP67 要求。SF6气体作为灭弧介质的气箱能耐受正常工作和瞬态故障的压力,不破损。3. 功能隔室技术要求3.1 环网柜具有高压室和电缆室、控制仪表室与自动化单元等金属封闭的独立隔室。3.2 各隔室结构设计上满足正常使用条件和限制隔室内部电弧影响的要求,并能防止因本身缺陷、 异常使用条件或误操作导致的电弧伤及工作人员,能限制电弧的燃烧范围,环网柜设有防止人为造成内部故障的措施。3.3 环网柜相序按面对环网柜从左至右排列为A、B、C,从上到下排列为A、B、C,从后到前排列为 A、B、 C。3.4 环网柜具有防污秽、防凝露功能。3.5 环网柜电缆室设观察窗,便于对电缆终端进行红外测温。3.6 环网柜电缆室电缆连接头至柜体底部的高度大于650mm,并满足设计额定电流下的最大线径电缆的应力要求。3.7 柜内进出线处设置电缆固定...
