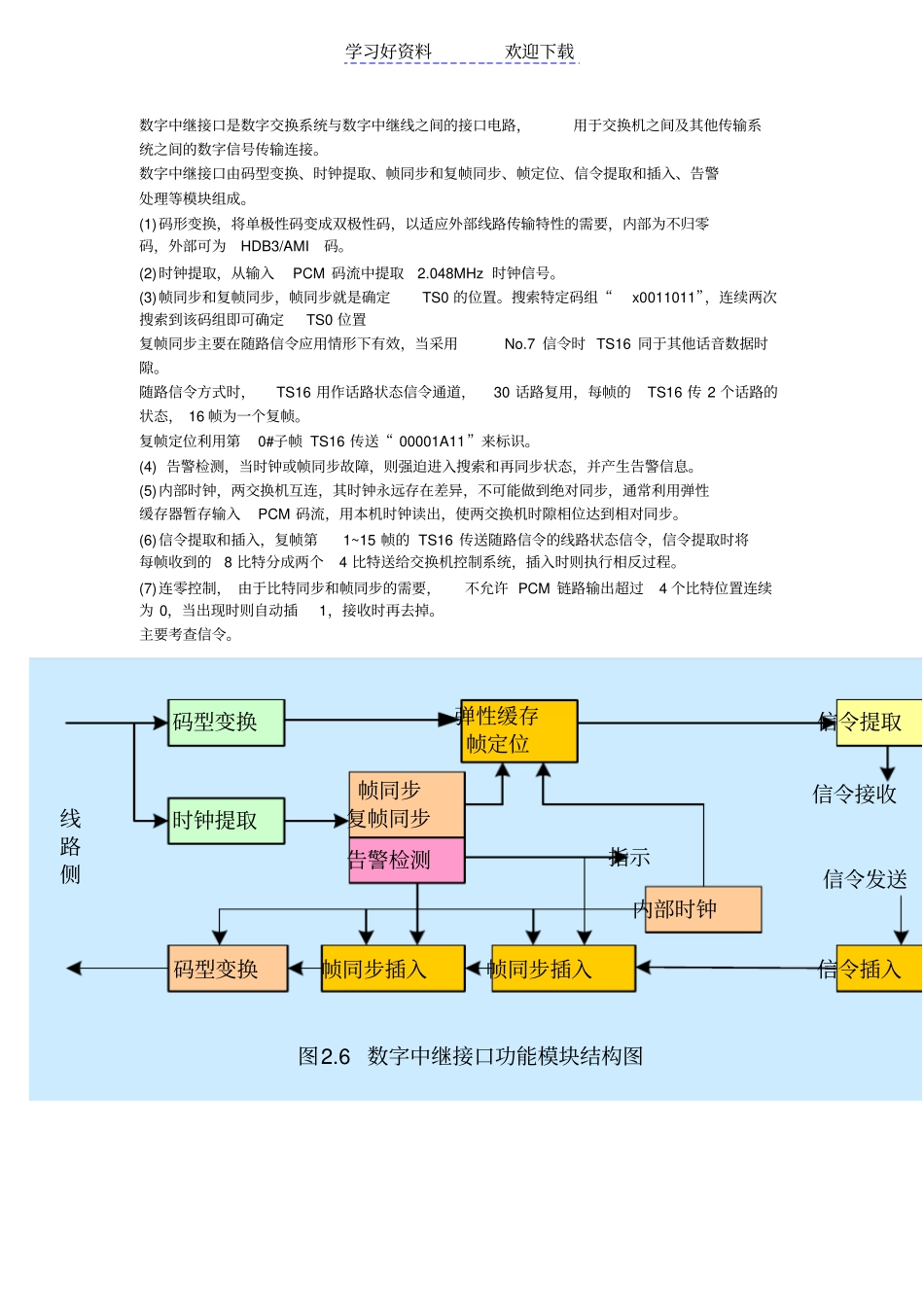

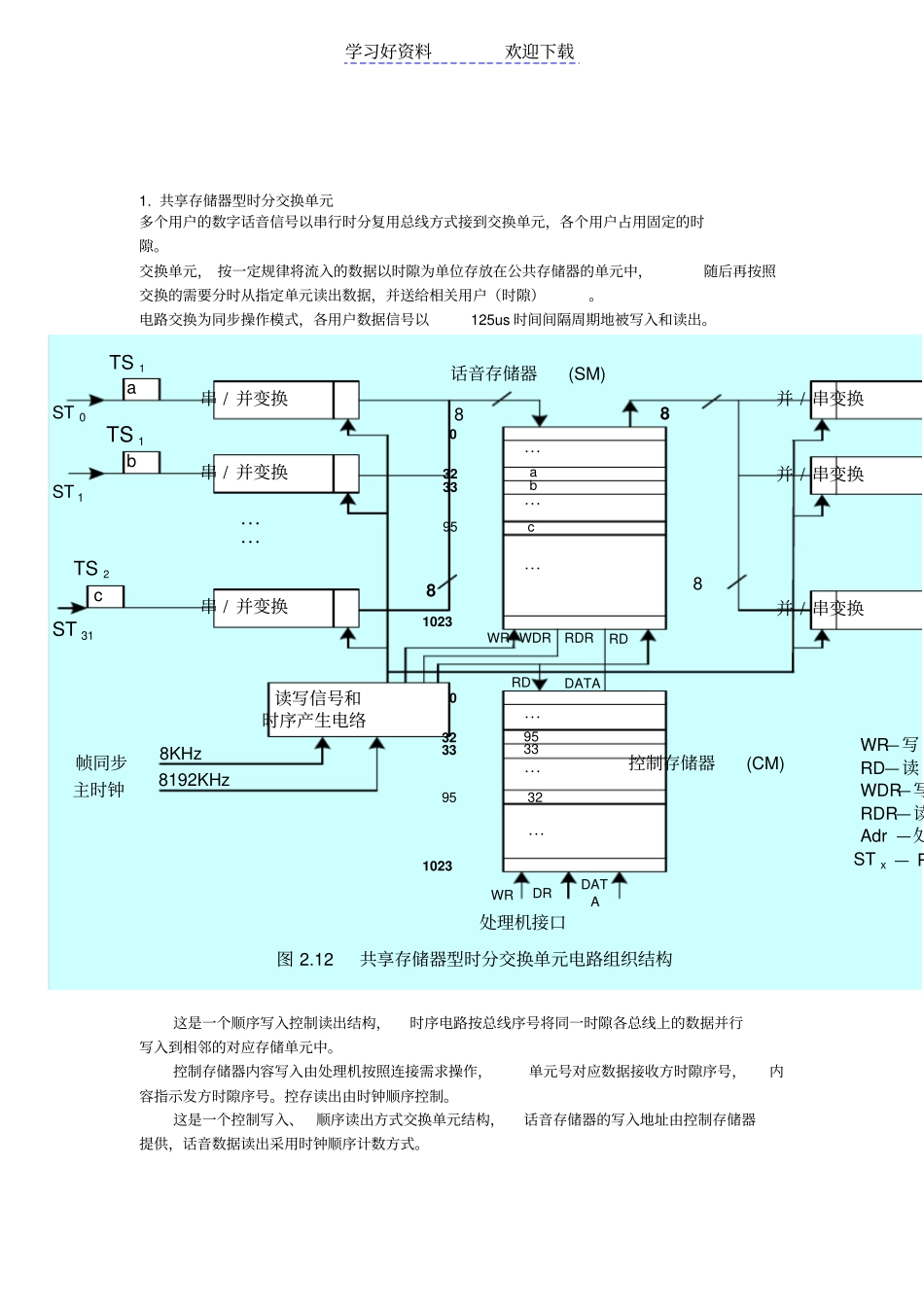

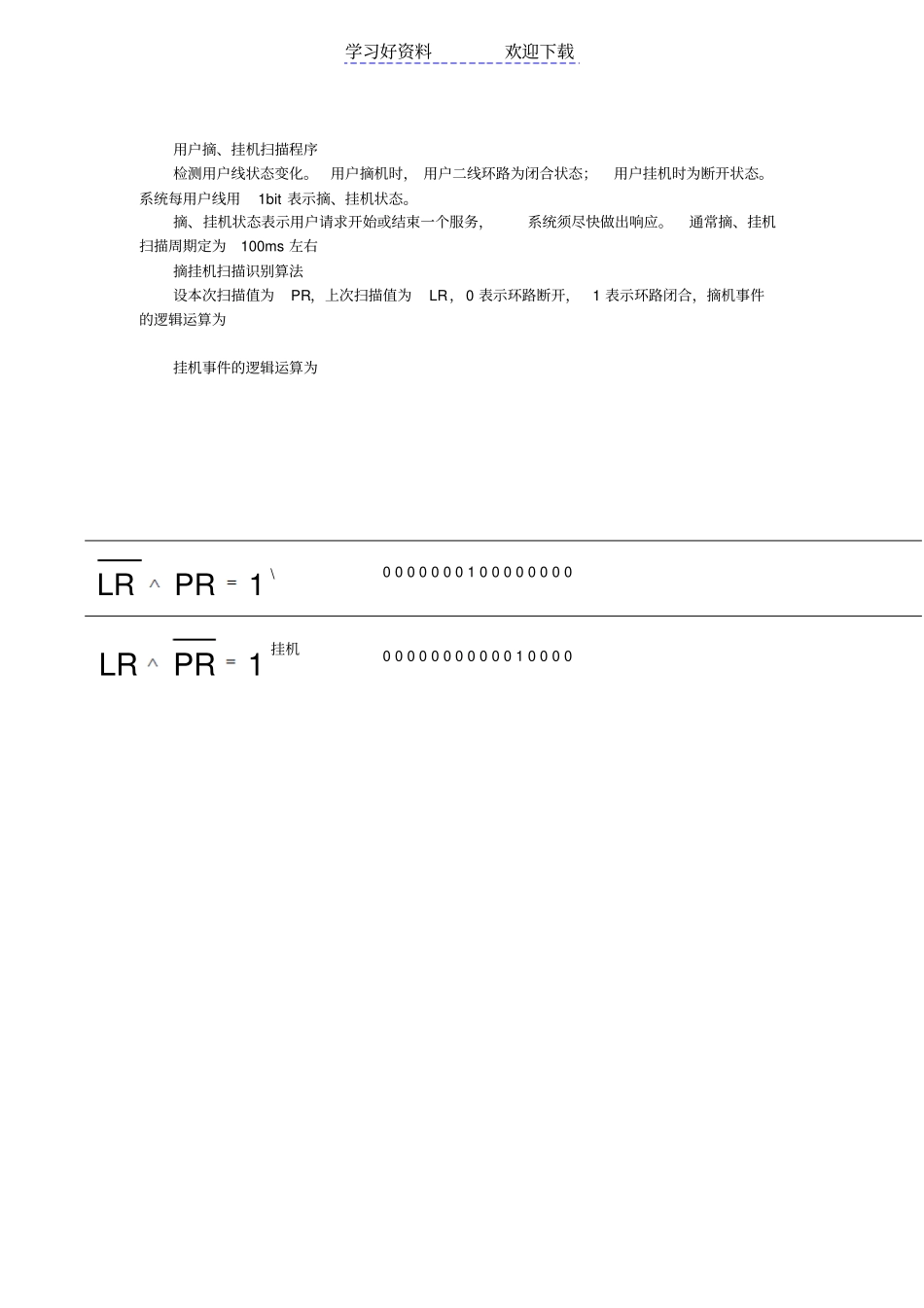

学习好资料欢迎下载数字中继接口是数字交换系统与数字中继线之间的接口电路，用于交换机之间及其他传输系统之间的数字信号传输连接。数字中继接口由码型变换、时钟提取、帧同步和复帧同步、帧定位、信令提取和插入、告警处理等模块组成。(1)码形变换，将单极性码变成双极性码，以适应外部线路传输特性的需要，内部为不归零码，外部可为HDB3/AMI码。(2)时钟提取，从输入PCM 码流中提取2.048MHz 时钟信号。(3)帧同步和复帧同步，帧同步就是确定TS0 的位置。搜索特定码组“x0011011”，连续两次搜索到该码组即可确定TS0 位置复帧同步主要在随路信令应用情形下有效，当采用No.7 信令时 TS16 同于其他话音数据时隙。随路信令方式时，TS16 用作话路状态信令通道，30 话路复用，每帧的TS16 传 2 个话路的状态， 16 帧为一个复帧。复帧定位利用第0#子帧 TS16 传送“ 00001A11”来标识。(4) 告警检测，当时钟或帧同步故障，则强迫进入搜索和再同步状态，并产生告警信息。(5)内部时钟，两交换机互连，其时钟永远存在差异，不可能做到绝对同步，通常利用弹性缓存器暂存输入PCM 码流，用本机时钟读出，使两交换机时隙相位达到相对同步。(6)信令提取和插入，复帧第1~15 帧的 TS16 传送随路信令的线路状态信令，信令提取时将每帧收到的8 比特分成两个4 比特送给交换机控制系统，插入时则执行相反过程。(7)连零控制， 由于比特同步和帧同步的需要，不允许 PCM 链路输出超过4 个比特位置连续为 0，当出现时则自动插1，接收时再去掉。主要考查信令。码型变换弹性缓存帧定位内部时钟信令提取信令插入帧同步插入码型变换时钟提取帧同步复帧同步告警检测帧同步插入指示信令接收信令发送线路侧图2.6 数字中继接口功能模块结构图学习好资料欢迎下载1. 共享存储器型时分交换单元多个用户的数字话音信号以串行时分复用总线方式接到交换单元，各个用户占用固定的时隙。交换单元， 按一定规律将流入的数据以时隙为单位存放在公共存储器的单元中，随后再按照交换的需要分时从指定单元读出数据，并送给相关用户（时隙）。电路交换为同步操作模式，各用户数据信号以125us 时间间隔周期地被写入和读出。这是一个顺序写入控制读出结构，时序电路按总线序号将同一时隙各总线上的数据并行写入到相邻的对应存储单元中。控制存储器内容写入由处理机按照连接需求操作，单元号对应数据接收方时隙序号，内容指示发方时隙序号。控存读出由时钟顺序控制。...
