引黄管线穿越方案样本

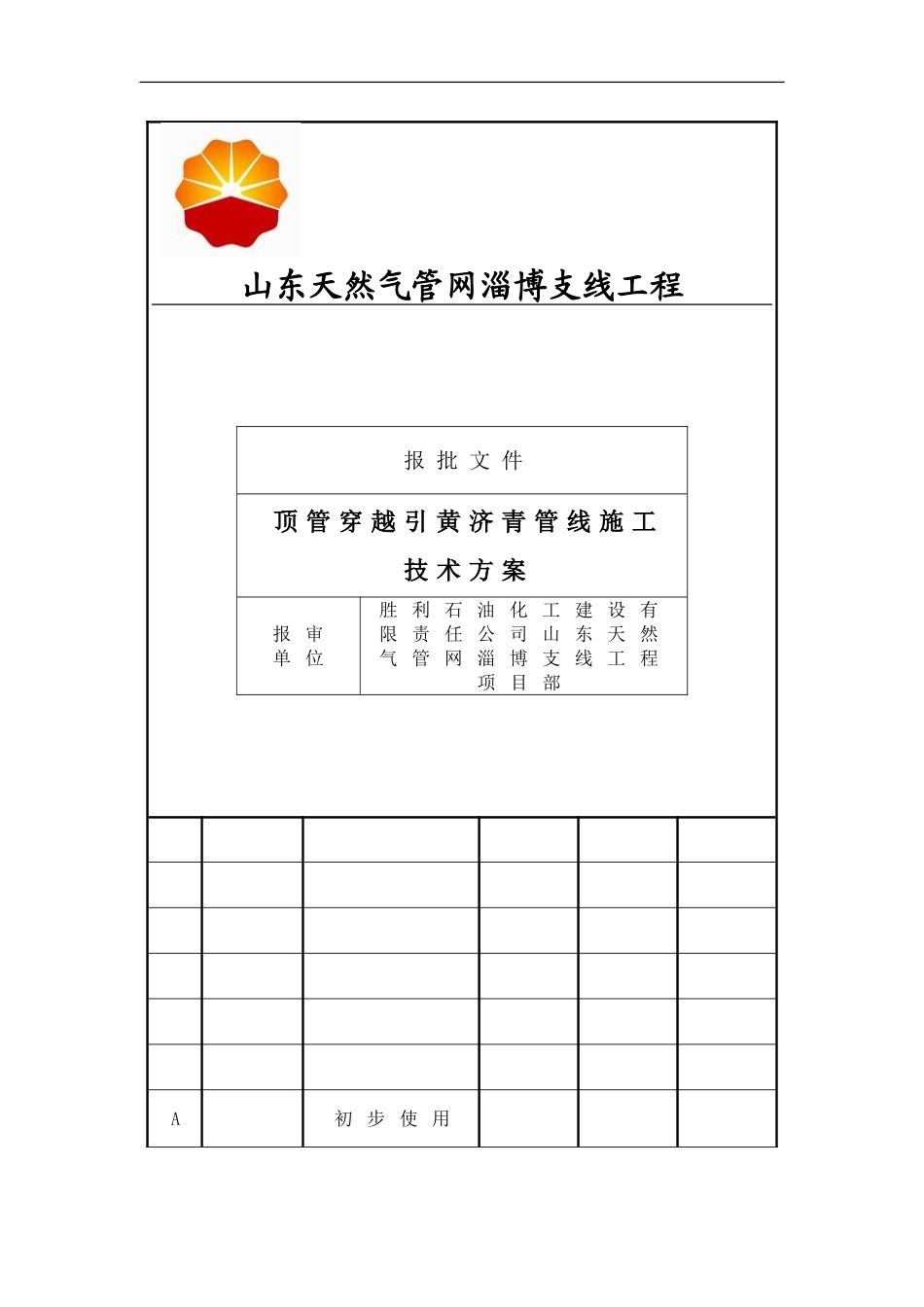

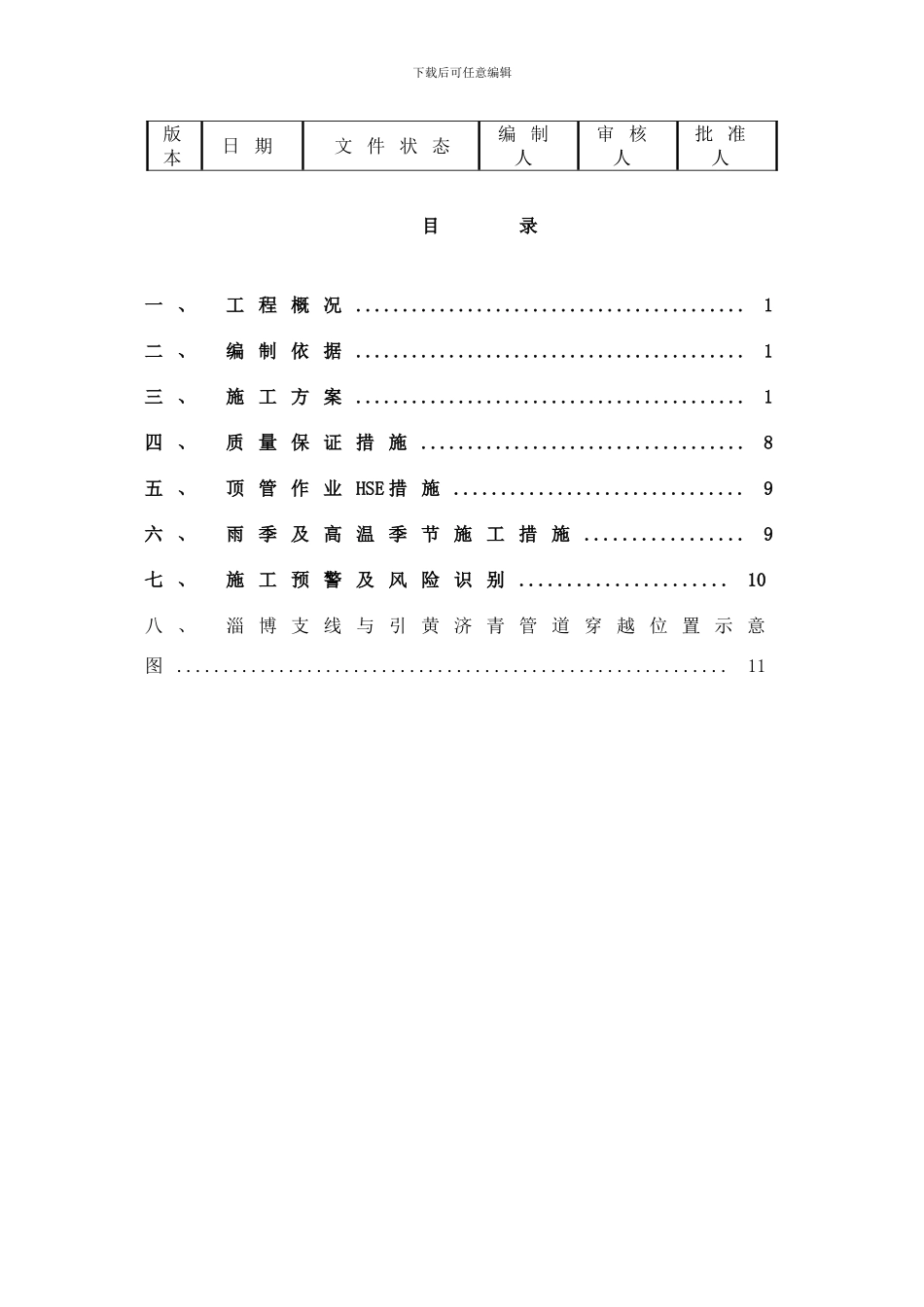

山东天然气管网淄博支线工程报 批 文 件顶 管 穿 越 引 黄 济 青 管 线 施 工技 术 方 案报 审单 位胜 利 石 油 化 工 建 设 有限 责 任 公 司 山 东 天 然气 管 网 淄 博 支 线 工 程项 目 部A初 步 使 用下载后可任意编辑版本日 期文 件 状 态编 制人审 核人批 准人目 录一 、 工 程 概 况 ..........................................1二 、 编 制 依 据 ..........................................1三 、 施 工 方 案 ..........................................1四 、 质 量 保 证 措 施 ...................................8五 、 顶 管 作 业 HSE 措 施 ...............................9六 、 雨 季 及 高 温 季 节 施 工 措 施 .................9七 、 施 工 预 警 及 风 险 识 别 ......................10八 、 淄 博 支 线 与 引 黄 济 青 管 道 穿 越 位 置 示 意图 ...........................................................11下载后可任意编辑下载后可任意编辑一、 工程概况1.工程名称、 建设规模、 建设地点、 工程特点、 开竣工时间1.1 工程名称山东天然气管网淄博支线。1.2 建设规模山东天然气管网淄博支线起自山东天然气管网干线淄博分输站, 止于淄博支线末站与沧淄线相接处, 线路实长为 98.28km。整个工程全部位于淄博市境内, 管道设计压力 6.3MPa, 设计管径 D508mm, 材质 L415(X60) 螺旋缝/直缝埋弧焊钢管, 设计输量为 24×108m3/a。本工程全线共设置站场 3 座, 分别为淄博分输站( 扩建) 、 博山分输站和淄博支线末站。其中首站利用干线淄博分输站预留工艺装置区位置进行扩建, 新建博山分输站和淄博支线末站; 设线路截断阀室 4 座, 其中监视阀室 3 座( 2#阀室为分输阀室) , 监控阀室( 4#阀室) 1 座。本工程管道外防腐采纳防腐层和阴极保护的联合保护方式。站外管道防腐层采纳三层 PE, 补口采纳热收缩带。阴极保护采纳强制电流法, 全线设 2 座阴极保护站, 分别与博山分输站和淄博支线末站合建。二、 编制依据1．设计依据1.1《山东天然气管网淄博支线初步设计》( 0 版, 10 月 20 日) ; 1.2《关于山东天然气管网淄博支线初步设计的批复》( 中国石油天然气股份有限公司, 12 月 15 日) ; 1.3《油气输送管道工程施...
