现代音响工程研发设计手册

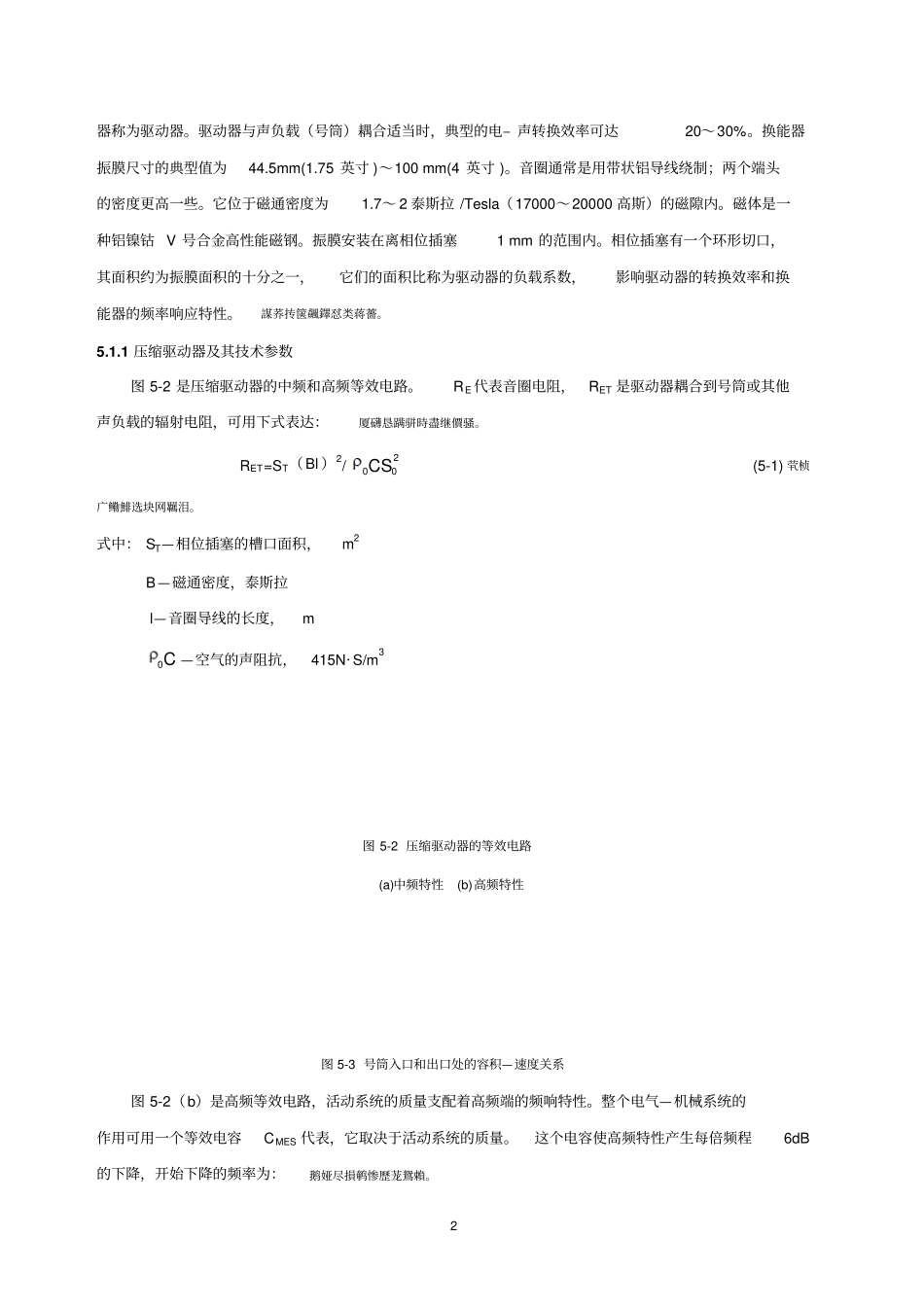

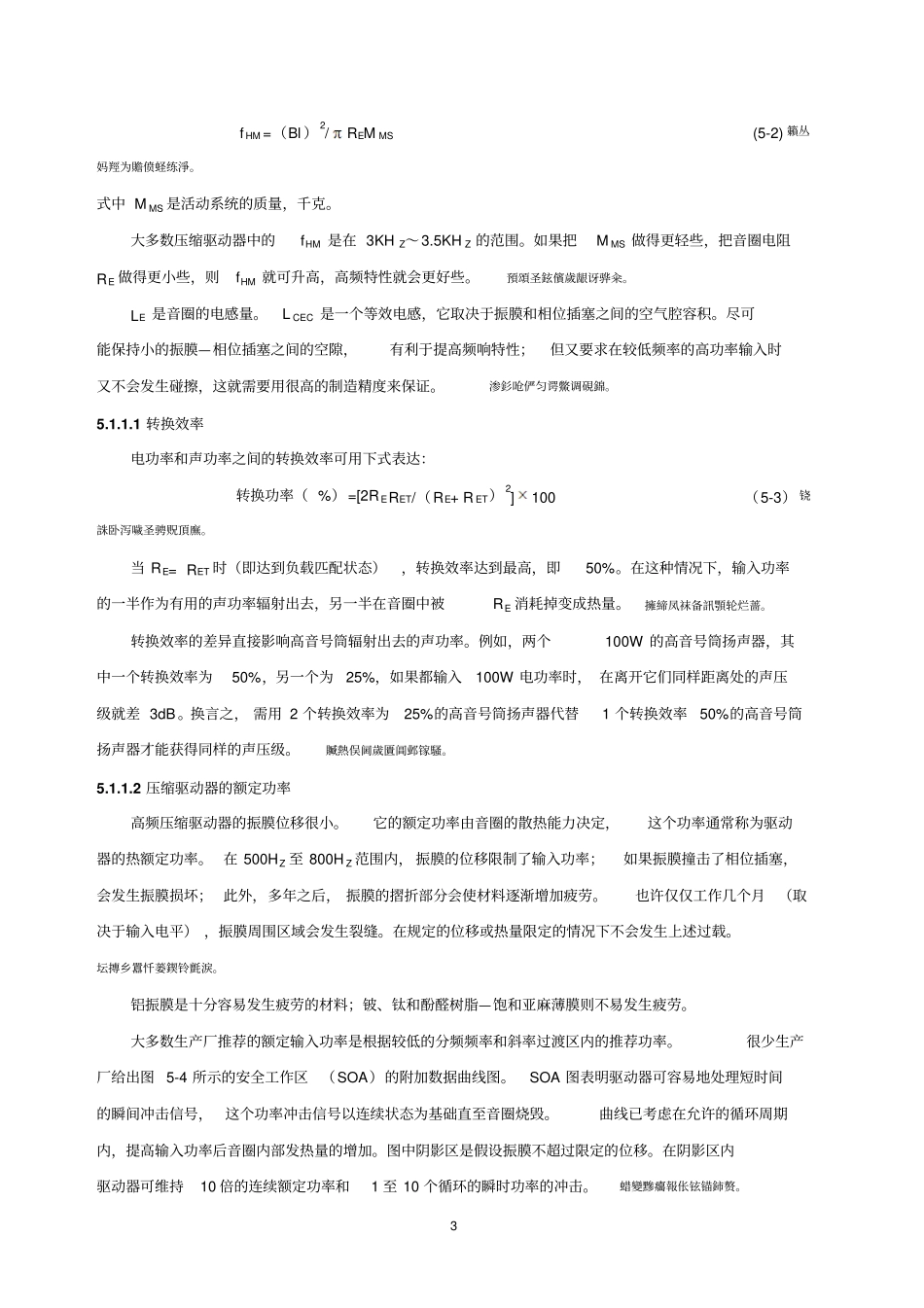

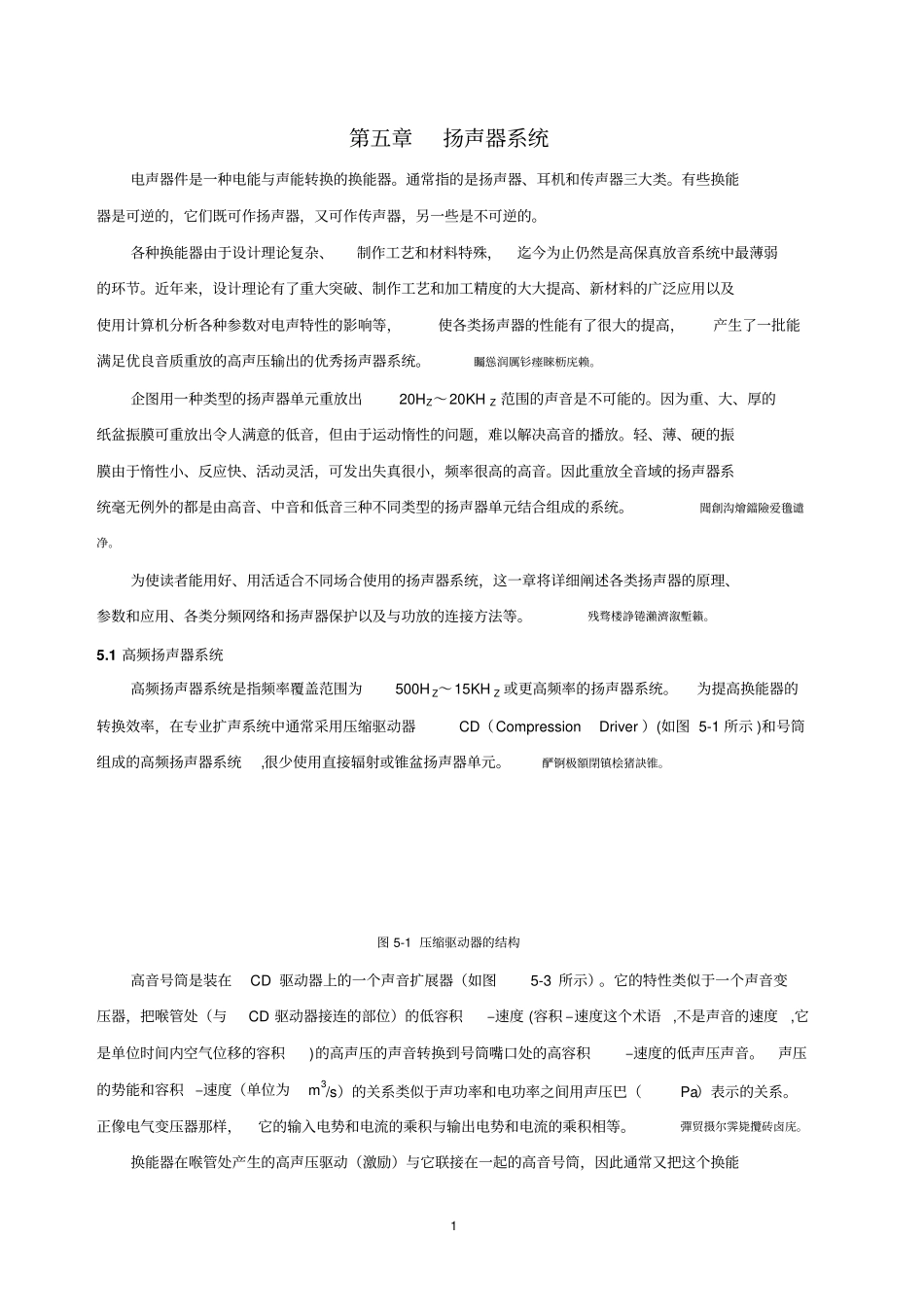

1 第五章扬声器系统电声器件是一种电能与声能转换的换能器。通常指的是扬声器、耳机和传声器三大类。有些换能器是可逆的，它们既可作扬声器，又可作传声器，另一些是不可逆的。各种换能器由于设计理论复杂、制作工艺和材料特殊，迄今为止仍然是高保真放音系统中最薄弱的环节。近年来，设计理论有了重大突破、制作工艺和加工精度的大大提高、新材料的广泛应用以及使用计算机分析各种参数对电声特性的影响等，使各类扬声器的性能有了很大的提高，产生了一批能满足优良音质重放的高声压输出的优秀扬声器系统。矚慫润厲钐瘗睞枥庑赖。企图用一种类型的扬声器单元重放出20HZ～20KH Z 范围的声音是不可能的。因为重、大、厚的纸盆振膜可重放出令人满意的低音，但由于运动惰性的问题，难以解决高音的播放。轻、薄、硬的振膜由于惰性小、反应快、活动灵活，可发出失真很小，频率很高的高音。因此重放全音域的扬声器系统毫无例外的都是由高音、中音和低音三种不同类型的扬声器单元结合组成的系统。聞創沟燴鐺險爱氇谴净。为使读者能用好、用活适合不同场合使用的扬声器系统，这一章将详细阐述各类扬声器的原理、参数和应用、各类分频网络和扬声器保护以及与功放的连接方法等。残骛楼諍锩瀨濟溆塹籟。5.1 高频扬声器系统高频扬声器系统是指频率覆盖范围为500H Z～15KH Z 或更高频率的扬声器系统。为提高换能器的转换效率，在专业扩声系统中通常采用压缩驱动器CD（Compression Driver ）(如图 5-1 所示 )和号筒组成的高频扬声器系统,很少使用直接辐射或锥盆扬声器单元。酽锕极額閉镇桧猪訣锥。图 5-1 压缩驱动器的结构高音号筒是装在CD 驱动器上的一个声音扩展器（如图5-3 所示）。它的特性类似于一个声音变压器，把喉管处（与CD 驱动器接连的部位）的低容积–速度 (容积 –速度这个术语 ,不是声音的速度,它是单位时间内空气位移的容积)的高声压的声音转换到号筒嘴口处的高容积–速度的低声压声音。声压的势能和容积 –速度（单位为m3/s）的关系类似于声功率和电功率之间用声压巴（Pa）表示的关系。正像电气变压器那样，它的输入电势和电流的乘积与输出电势和电流的乘积相等。彈贸摄尔霁毙攬砖卤庑。换能器在喉管处产生的高声压驱动（激励）与它联接在一起的高音号筒，因此通常又把这个换能2 器称为驱动器。驱动器与声负载（号筒）耦合适当时，典型的电– 声转换效率可达20～30%。换能器振膜尺寸的典型值为44.5mm(1.75 英寸 )～100 ...
