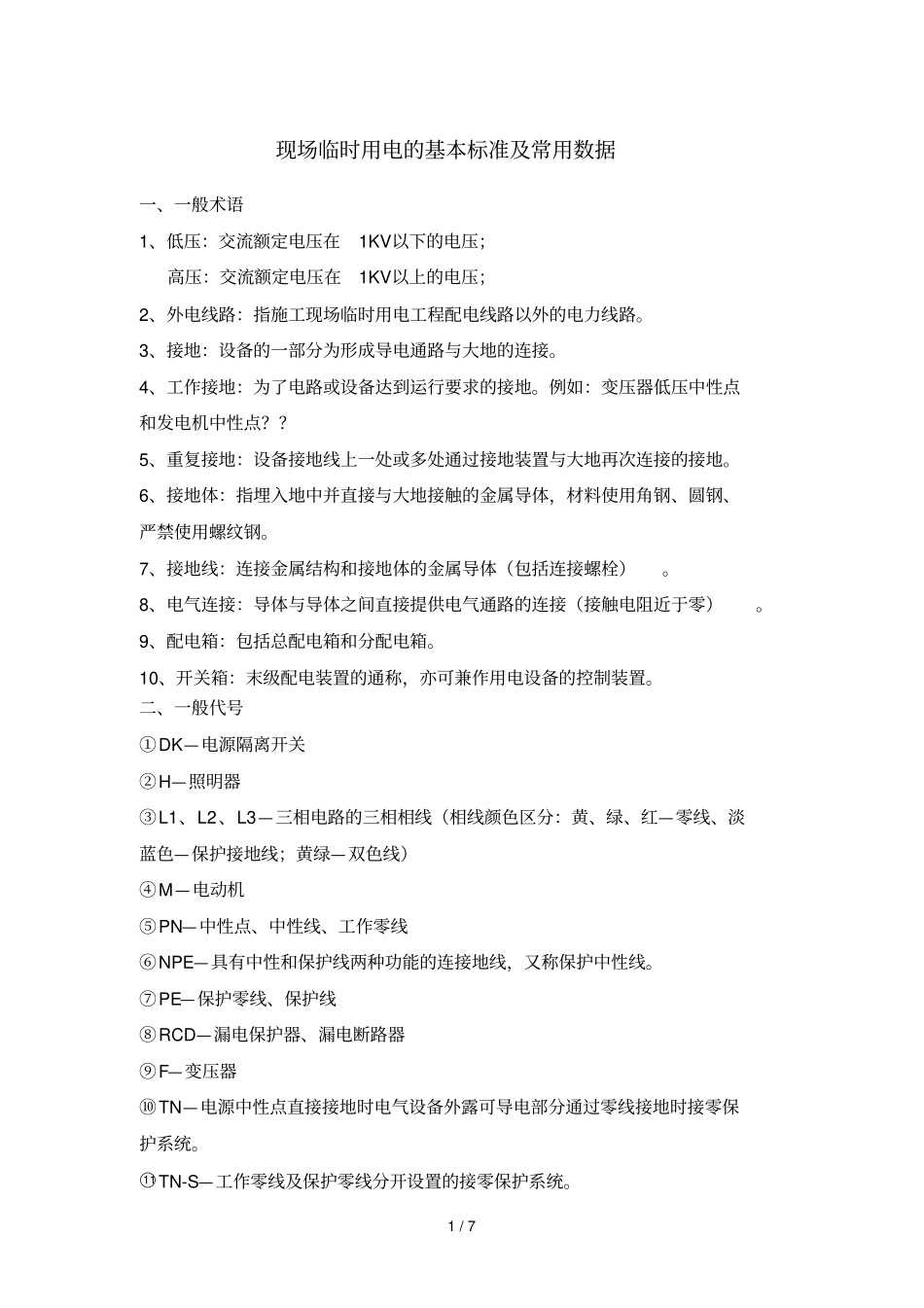

1 / 7 现场临时用电的基本标准及常用数据一、一般术语1、低压：交流额定电压在1KV以下的电压；高压：交流额定电压在1KV以上的电压；2、外电线路：指施工现场临时用电工程配电线路以外的电力线路。3、接地：设备的一部分为形成导电通路与大地的连接。4、工作接地：为了电路或设备达到运行要求的接地。例如：变压器低压中性点和发电机中性点？？5、重复接地：设备接地线上一处或多处通过接地装置与大地再次连接的接地。6、接地体：指埋入地中并直接与大地接触的金属导体，材料使用角钢、圆钢、严禁使用螺纹钢。7、接地线：连接金属结构和接地体的金属导体（包括连接螺栓）。8、电气连接：导体与导体之间直接提供电气通路的连接（接触电阻近于零）。9、配电箱：包括总配电箱和分配电箱。10、开关箱：末级配电装置的通称，亦可兼作用电设备的控制装置。二、一般代号①DK—电源隔离开关②H—照明器③L1、L2、L3—三相电路的三相相线（相线颜色区分：黄、绿、红—零线、淡蓝色—保护接地线；黄绿—双色线）④M—电动机⑤PN—中性点、中性线、工作零线⑥NPE—具有中性和保护线两种功能的连接地线，又称保护中性线。⑦PE—保护零线、保护线⑧RCD—漏电保护器、漏电断路器⑨F—变压器⑩TN—电源中性点直接接地时电气设备外露可导电部分通过零线接地时接零保护系统。○11TN-S—工作零线及保护零线分开设置的接零保护系统。2 / 7 ○12 W—电焊机三、临时用电管理1、施工现场临时用电设备在5 台以上或 50KW 以上者，应编制临时用电组织设计。2、用电组织设计包括以下内容①现场勘测；②确定电源进线、变电所或配电室、配电装置，用电设备位置及线路走向。3、进行负荷计算4、选择变压器5、设计配电系统：a 设计配电线路，选择导线或电缆；b 设计配电装置，选择电器；c 设计接地装置；d 绘制临时用电工程图纸，包括用电工程平面图、配电安装布置图、配电系统接线图、接地安装设计图；6、设计防雷装置；7、确定防护措施；8、制定安全用电措施及防火措施临时用电工程必须经编制、 审定、批准部门和使用单位共同验收，合格后方可投入使用；9、用电操作必须是有上岗证的电工操作，严禁无证人员操作；10、现场用电资料必须真实记录、填写，并应履行复查验收手续。四、外电线路及设备防护1、在建工程不得在外电架空线路正下方施工、搭设作业棚、建生活设施或堆放构件、架管及其他杂物；1）在建工程（含脚手架）的周边与架空线路的边线之间的最小安全操作...
