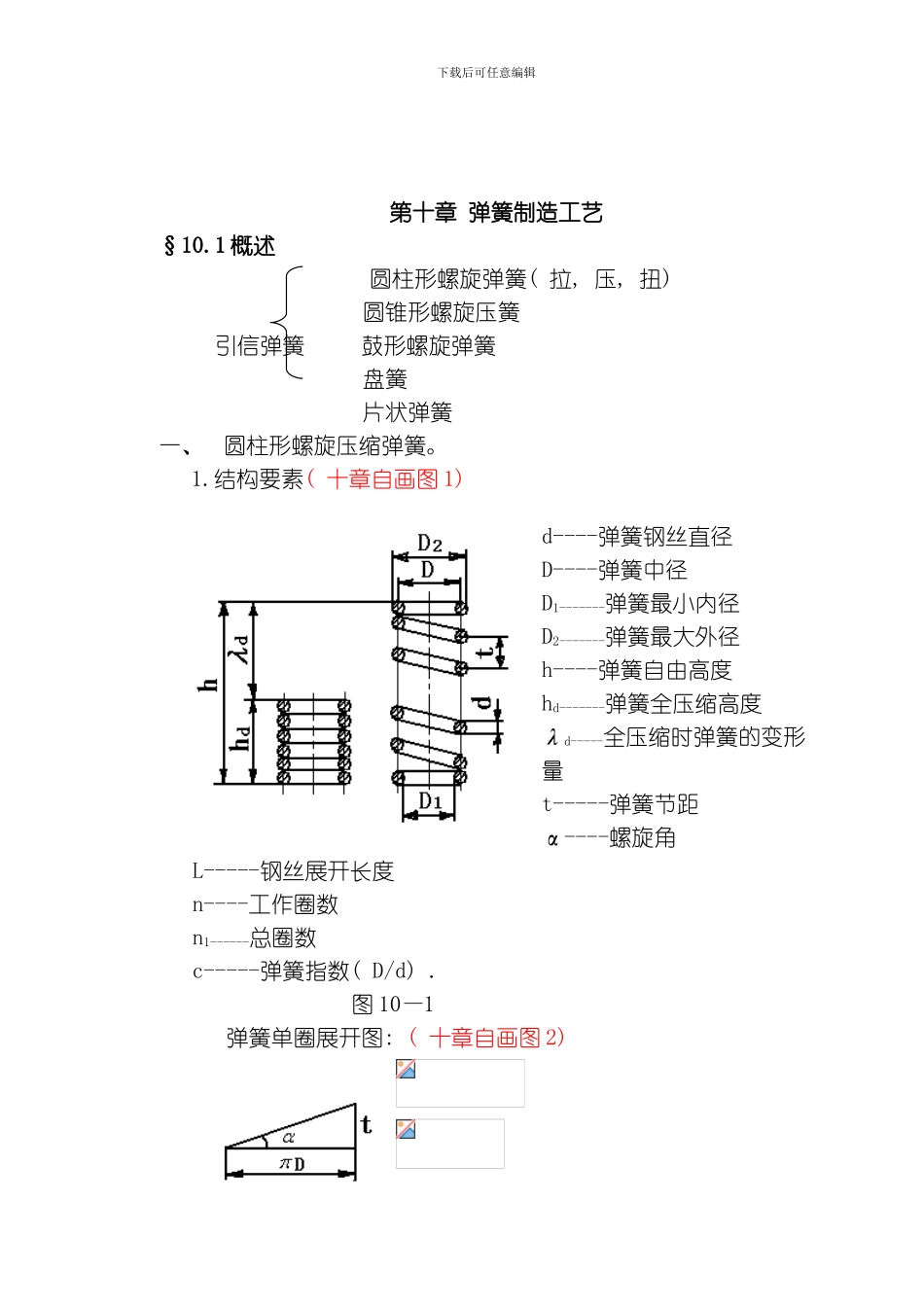

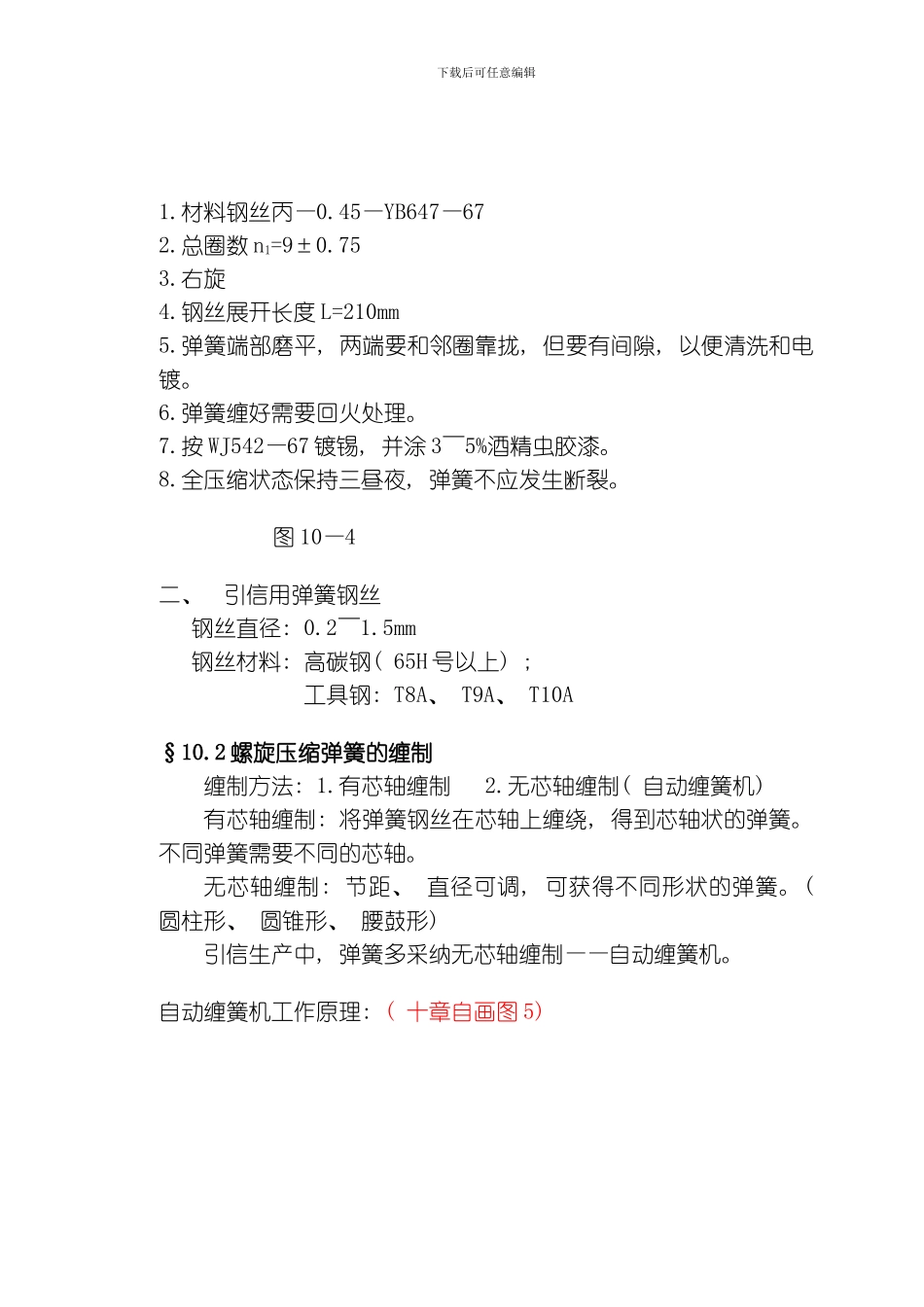

下载后可任意编辑第十章 弹簧制造工艺 §10.1 概述圆柱形螺旋弹簧( 拉, 压, 扭) 圆锥形螺旋压簧引信弹簧 鼓形螺旋弹簧盘簧片状弹簧一、圆柱形螺旋压缩弹簧。1.结构要素( 十章自画图 1) d----弹簧钢丝直径D----弹簧中径D1-------弹簧最小内径D2-------弹簧最大外径h----弹簧自由高度hd-------弹簧全压缩高度λd-----全压缩时弹簧的变形量t-----弹簧节距α----螺旋角L-----钢丝展开长度n----工作圈数n1------总圈数c-----弹簧指数( D/d) .图 10—1弹簧单圈展开图: ( 十章自画图 2) 下载后可任意编辑图 10—2工作圈 n—实际参加工作的簧圈。支承圈—保证弹簧轴线垂直于支承面, 而不参加( 压缩) 工作的弹簧。 n1= n +(1.5~2.5)圈 一般为( ~) 圈2.技术要求。抗力检验: ( 十章自画图 3) hj---------弹簧检验高度Rj1--------弹簧检验抗力下限Rj-------弹簧检验抗力上限Rj1≤R 实≤Rj2(合格)图 10—3引信击针簧零件图( 十章自画图4) 技术条件: 下载后可任意编辑1.材料钢丝丙—0.45—YB647—672.总圈数 n1=9±0.753.右旋4.钢丝展开长度 L=210mm5.弹簧端部磨平, 两端要和邻圈靠拢, 但要有间隙, 以便清洗和电镀。6.弹簧缠好需要回火处理。7.按 WJ542—67 镀锡, 并涂 3~5%酒精虫胶漆。8.全压缩状态保持三昼夜, 弹簧不应发生断裂。图 10—4二、引信用弹簧钢丝钢丝直径: 0.2~1.5mm钢丝材料: 高碳钢( 65H 号以上) ; 工具钢: T8A、 T9A、 T10A§10.2 螺旋压缩弹簧的缠制缠制方法: 1.有芯轴缠制 2.无芯轴缠制( 自动缠簧机) 有芯轴缠制: 将弹簧钢丝在芯轴上缠绕, 得到芯轴状的弹簧。不同弹簧需要不同的芯轴。无芯轴缠制: 节距、 直径可调, 可获得不同形状的弹簧。( 圆柱形、 圆锥形、 腰鼓形) 引信生产中, 弹簧多采纳无芯轴缠制——自动缠簧机。自动缠簧机工作原理: ( 十章自画图 5) 下载后可任意编辑图 10—51--定径销 2--芯轴 3--送料鼓轮 4--校直机构 5--导向板 6--定距块 7--待缠绕的弹簧1.校直机构组成: 由交错配置的磙子组成。功用: 消除钢丝卷料的弯曲度, 有利于提高弹簧的精度和抗力。2.送料机构组成: 一对或两对滚轮组成。功用: 靠滚轮转动时与钢丝间的摩擦力来实现送料。3.导向机构组成: 由上下成正确导向板组成( 导向板开有圆形槽) 功用: 在送料过程中引导钢丝沿圆槽轴线送进, 避开钢丝在缠簧前发生弯曲。4.缠制机构组成: 由定径销, 定距块组成。功...
