弹簧设计规范模板

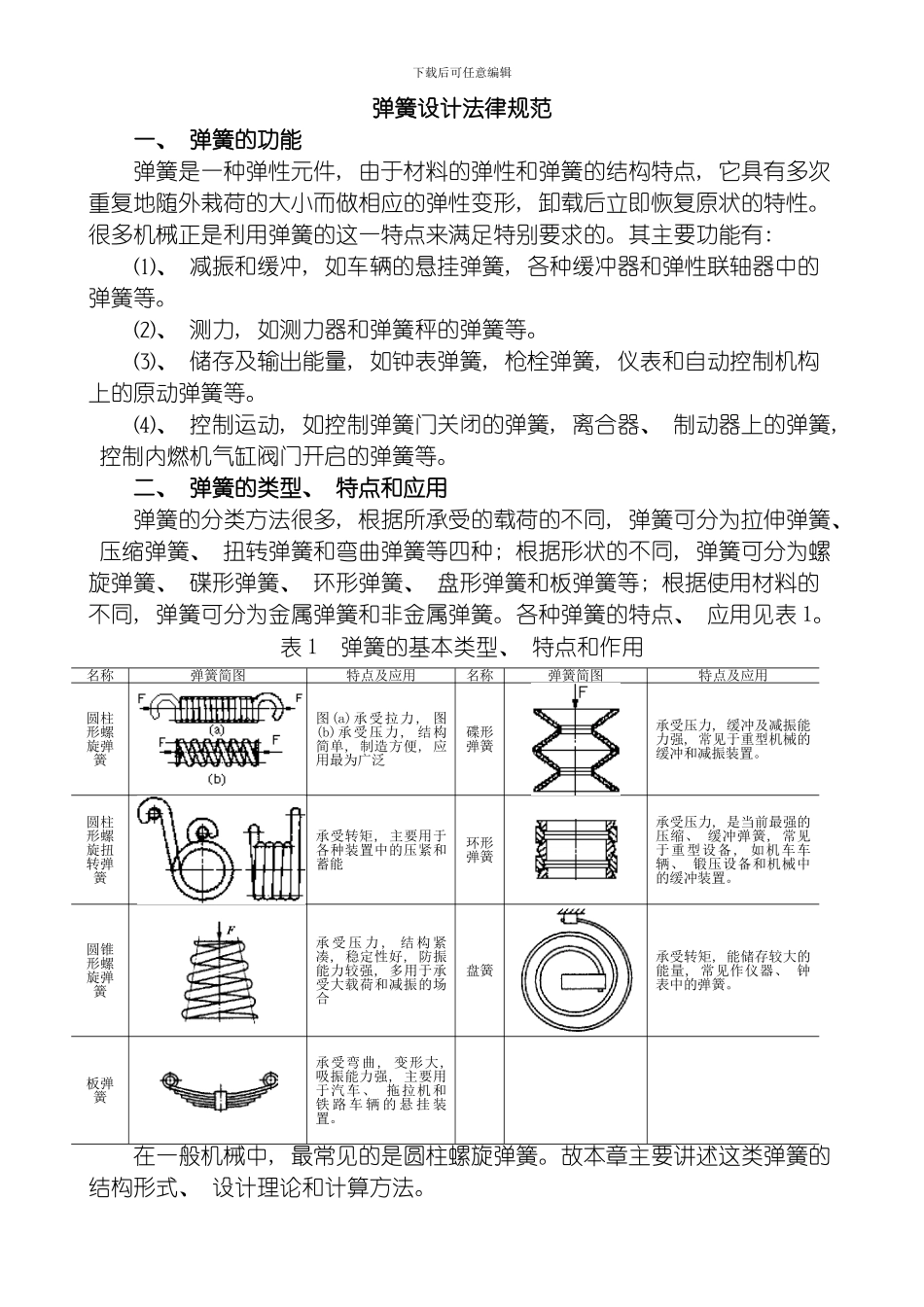

弹簧设计规范模板_第1页
1/8

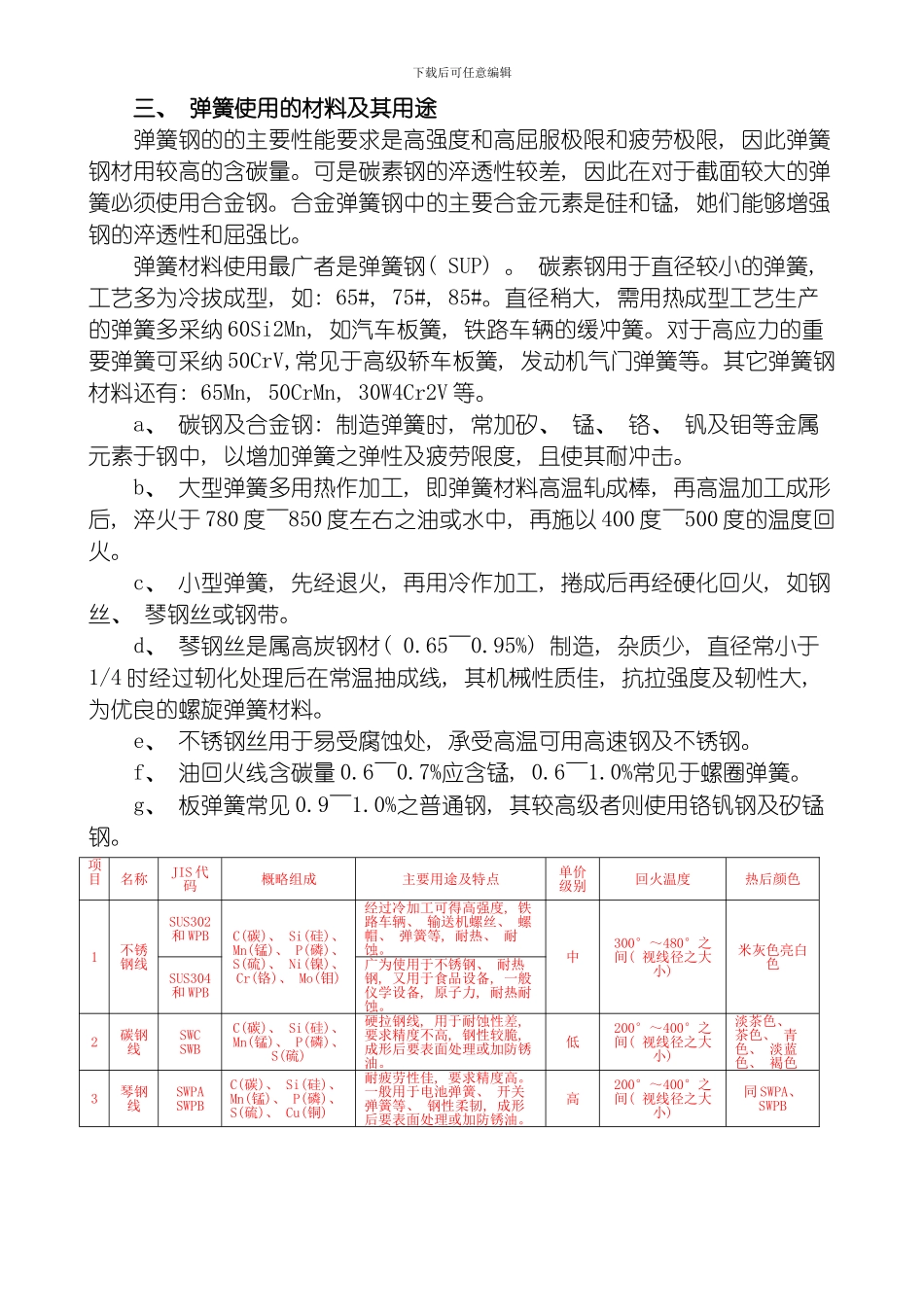

弹簧设计规范模板_第2页
2/8

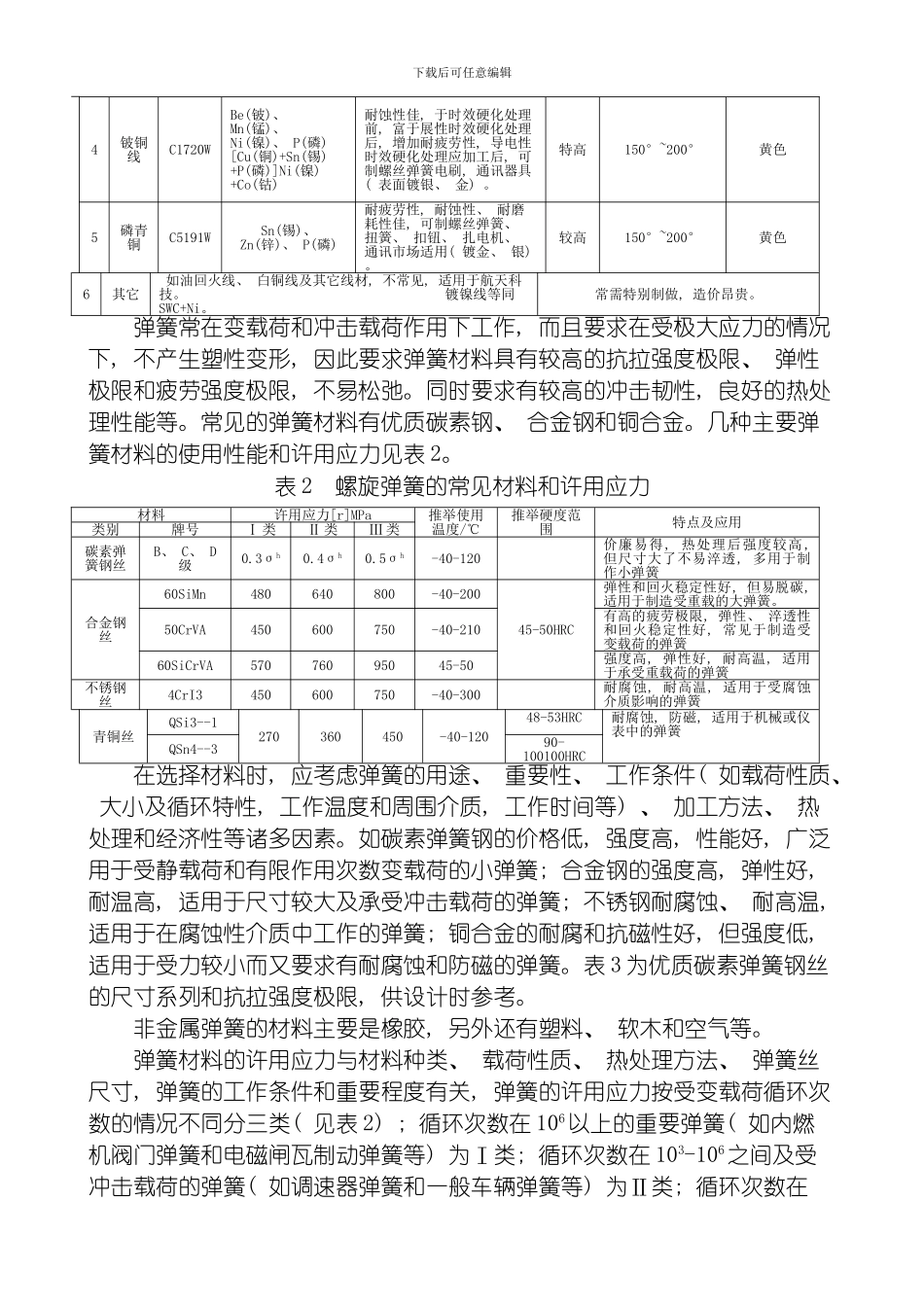

弹簧设计规范模板_第3页
3/8
下载后可任意编辑弹簧设计法律规范一、 弹簧的功能弹簧是一种弹性元件, 由于材料的弹性和弹簧的结构特点, 它具有多次重复地随外栽荷的大小而做相应的弹性变形, 卸载后立即恢复原状的特性。很多机械正是利用弹簧的这一特点来满足特别要求的。其主要功能有: ⑴、 减振和缓冲, 如车辆的悬挂弹簧, 各种缓冲器和弹性联轴器中的弹簧等。⑵、 测力, 如测力器和弹簧秤的弹簧等。⑶、 储存及输出能量, 如钟表弹簧, 枪栓弹簧, 仪表和自动控制机构上的原动弹簧等。⑷、 控制运动, 如控制弹簧门关闭的弹簧, 离合器、 制动器上的弹簧, 控制内燃机气缸阀门开启的弹簧等。二、 弹簧的类型、 特点和应用弹簧的分类方法很多, 根据所承受的载荷的不同, 弹簧可分为拉伸弹簧、 压缩弹簧、 扭转弹簧和弯曲弹簧等四种; 根据形状的不同, 弹簧可分为螺旋弹簧、 碟形弹簧、 环形弹簧、 盘形弹簧和板弹簧等; 根据使用材料的不同, 弹簧可分为金属弹簧和非金属弹簧。各种弹簧的特点、 应用见表 1。表 1 弹簧的基本类型、 特点和作用名称弹簧简图特点及应用名称弹簧简图特点及应用圆柱形螺旋弹簧图(a)承受拉力, 图(b)承受压力, 结构简单, 制造方便, 应用最为广泛碟形弹簧承受压力, 缓冲及减振能力强, 常见于重型机械的缓冲和减振装置。圆柱形螺旋扭转弹簧承受转矩, 主要用于各种装置中的压紧和蓄能环形弹簧承受压力, 是当前最强的压缩、 缓冲弹簧, 常见于重型设备, 如机车车辆、 锻压设备和机械中的缓冲装置。圆锥形螺旋弹簧承 受 压 力 , 结 构 紧凑, 稳定性好, 防振能力较强, 多用于承受大载荷和减振的场合盘簧承受转矩, 能储存较大的能量, 常见作仪器、 钟表中的弹簧。板弹簧承受弯曲, 变形大, 吸振能力强, 主要用于汽车、 拖拉机和铁 路 车 辆 的 悬 挂 装置。在一般机械中, 最常见的是圆柱螺旋弹簧。故本章主要讲述这类弹簧的结构形式、 设计理论和计算方法。下载后可任意编辑三、 弹簧使用的材料及其用途弹簧钢的的主要性能要求是高强度和高屈服极限和疲劳极限, 因此弹簧钢材用较高的含碳量。可是碳素钢的淬透性较差, 因此在对于截面较大的弹簧必须使用合金钢。合金弹簧钢中的主要合金元素是硅和锰, 她们能够增强钢的淬透性和屈强比。弹簧材料使用最广者是弹簧钢( SUP) 。 碳素钢用于直径较小的弹簧, 工艺多为冷拔成型, 如: 65#, 75#, 85#。直径稍大, 需用热成型工艺生产的弹簧...
