现浇T梁方案

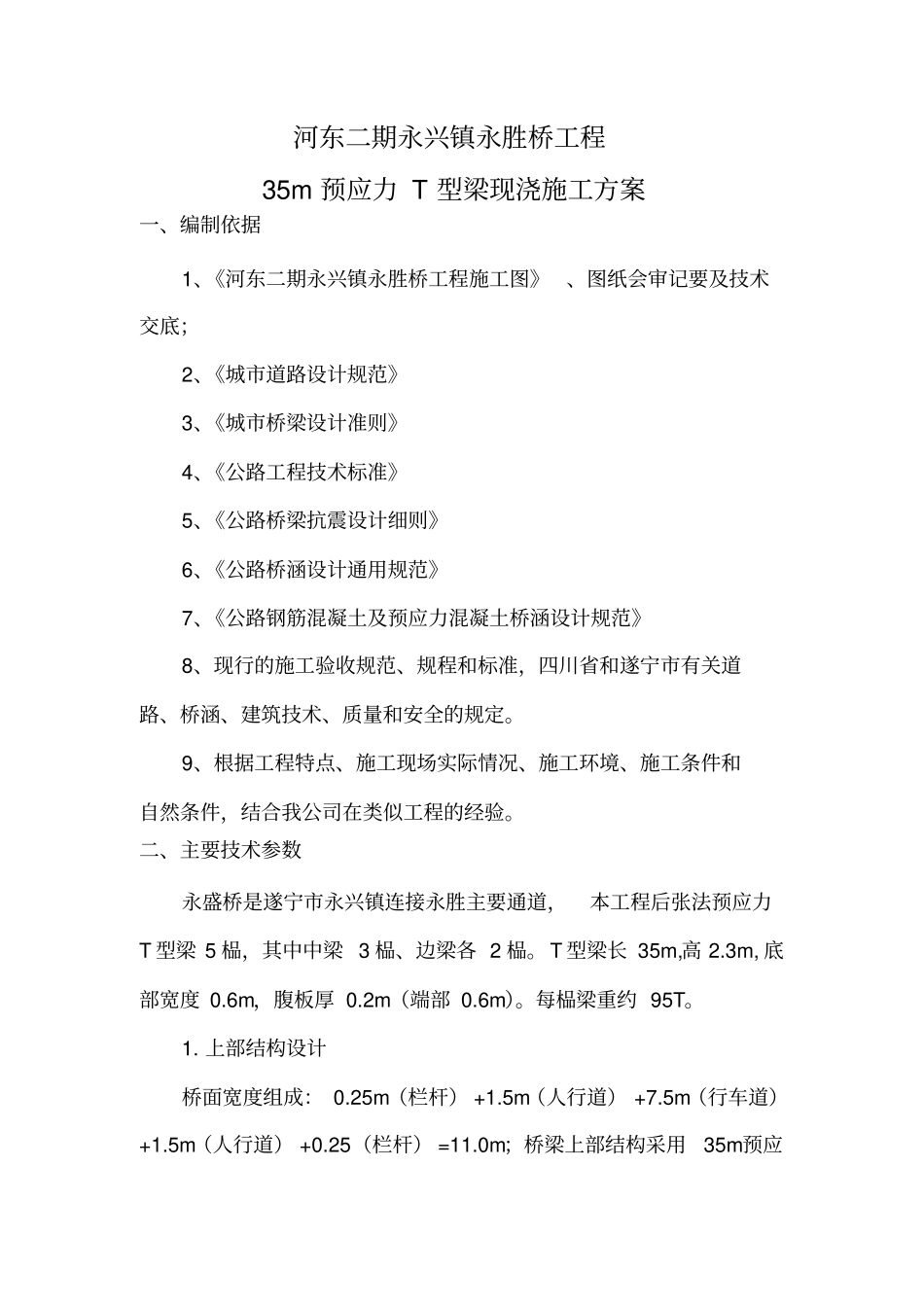

现浇T梁方案_第1页
1/18
现浇T梁方案_第2页
2/18
现浇T梁方案_第3页
3/18
河东二期永兴镇永胜桥工程35m 预应力 T 型梁现浇施工方案审定:审核:编写:江 西 威 乐 建 设 集 团 有 限 公 司2012 年 4 月 28 日河东二期永兴镇永胜桥工程35m 预应力 T 型梁现浇施工方案一、编制依据1、《河东二期永兴镇永胜桥工程施工图》、图纸会审记要及技术交底;2、《城市道路设计规范》3、《城市桥梁设计准则》4、《公路工程技术标准》5、《公路桥梁抗震设计细则》6、《公路桥涵设计通用规范》7、《公路钢筋混凝土及预应力混凝土桥涵设计规范》8、现行的施工验收规范、规程和标准,四川省和遂宁市有关道路、桥涵、建筑技术、质量和安全的规定。9、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件,结合我公司在类似工程的经验。二、主要技术参数永盛桥是遂宁市永兴镇连接永胜主要通道,本工程后张法预应力T 型梁 5 榀,其中中梁 3 榀、边梁各 2 榀。T 型梁长 35m,高 2.3m, 底部宽度 0.6m,腹板厚 0.2m(端部 0.6m)。每榀梁重约 95T。1. 上部结构设计桥面宽度组成: 0.25m(栏杆) +1.5m(人行道) +7.5m(行车道)+1.5m(人行道) +0.25(栏杆) =11.0m;桥梁上部结构采用35m预应力混凝土简支 T 梁,桥面全宽 11m,梁高 2.3m。 2.下部结构设计在永胜桥老桥拆除工作完成后将原重力式桥台拆除至设计标高位置,然后进行钻孔施工, 新建桩接盖梁式桥台。 新建桥台桩径 1.5m,桩长 22m,施工过程中应确保桩基础嵌入中风化泥岩不小于3 倍桩径以上。3. 设计标准及采用的规范(1)道路等级:四级(2)设计行车速度: 60km h (3)设计荷载:公路 - Ⅰ级(4)人群荷载: 3.5kN/m2(5)设计洪水频率: 1/50 (6)设计安全等级:二级(7)环境类别:Ⅱ级(8)设计地震烈度: 6 度,地震加速度 0.05g ,特征周期 0.35S (9)通航等级:无三、总体安排桥位所在地位处城镇交通要道,两端交通通行量大,场地狭窄,无预制的场地。经研究决定,采用原位满堂脚手架现浇方案。全桥整体浇筑为确保砼浇筑质量T 梁砼浇筑分两次进行。第一次浇筑至T梁底以上 120cm 范围(该部位接近于T 梁跨中截面形心位置,设置水平施工缝较为有利) ,再进行上半部模型制安砼浇筑,详见图1。图 1 T 梁砼浇筑分层图四、施工准备1、支架基础处理在清理原桥拆除建碴时对河床进行清淤,277.0 高程以下部份河床采用砂砾石进行填筑, 高出水面后采用 20T 压路机碾压密实, 浇筑 ...
