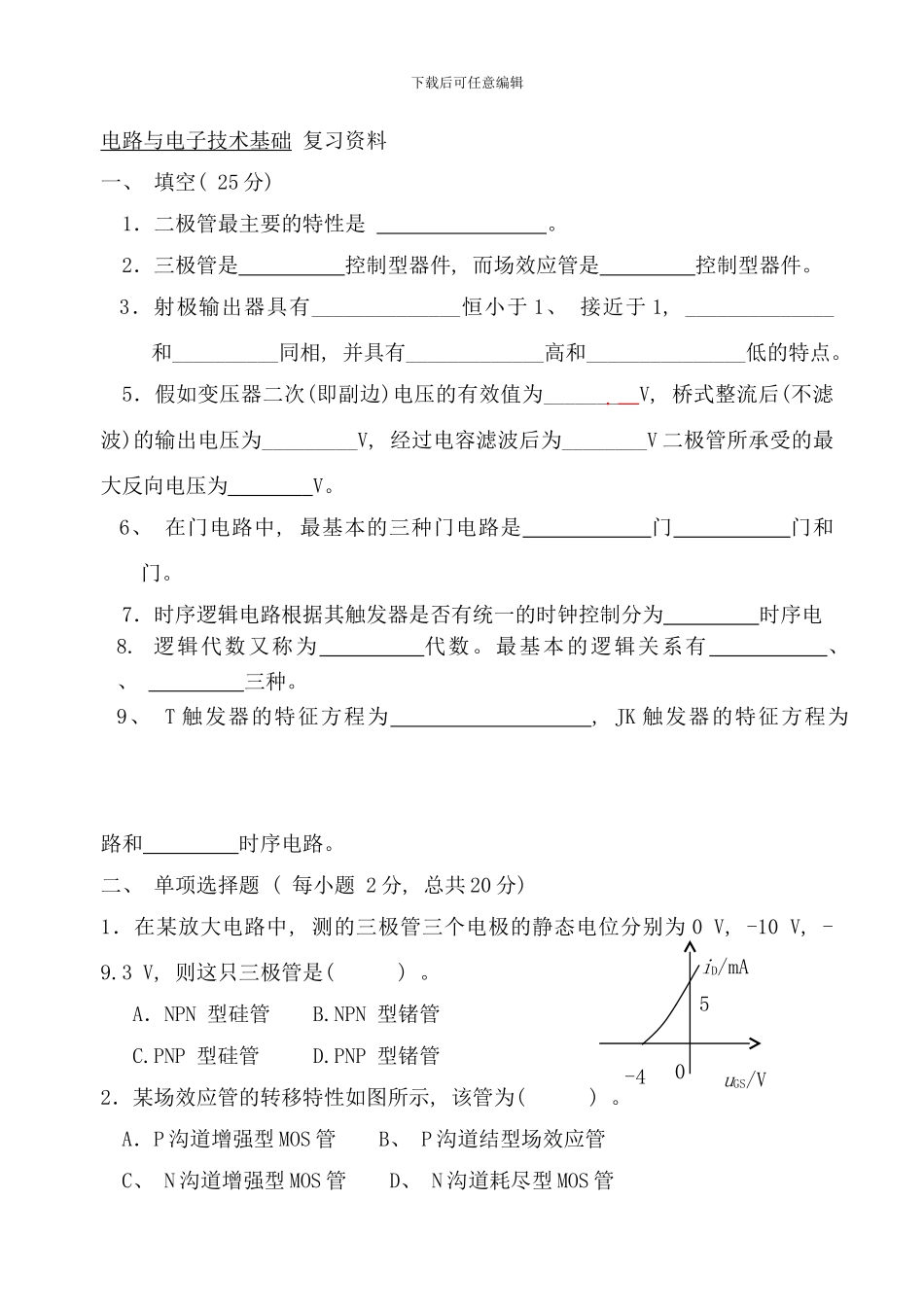

下载后可任意编辑电路与电子技术基础 复习资料 一、 填空( 25 分) 1．二极管最主要的特性是 。 2．三极管是 控制型器件, 而场效应管是 控制型器件。3．射极输出器具有______________恒小于 1、 接近于 1, ______________ 和__________同相, 并具有_____________高和_______________低的特点。5．假如变压器二次(即副边)电压的有效值为_______V, 桥式整流后(不滤波)的输出电压为_________V, 经过电容滤波后为________V 二极管所承受的最大反向电压为 V。6、 在门电路中, 最基本的三种门电路是 门 门和 门。7．时序逻辑电路根据其触发器是否有统一的时钟控制分为 时序电路和 时序电路。二、 单项选择题 ( 每小题 2 分, 总共 20 分) 1．在某放大电路中, 测的三极管三个电极的静态电位分别为 0 V, -10 V, -9.3 V, 则这只三极管是( ) 。A．NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管2．某场效应管的转移特性如图所示, 该管为( ) 。A．P 沟道增强型 MOS 管 B、 P 沟道结型场效应管 C、 N 沟道增强型 MOS 管 D、 N 沟道耗尽型 MOS 管8. 逻辑代数又称为 代数。最基本的逻辑关系有 、 、 三种。9、 T 触发器的特征方程为 , JK 触发器的特征方程为 。0iD/mA-4 uGS/V5下载后可任意编辑3．通用型集成运放的输入级采纳差动放大电路, 这是因为它的( ) 。A．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大4．与甲类功率放大方式相比, 乙类互补对称功放的主要优点是( )。A．不用输出变压器 B．不用输出端大电容 C．效率高 D．无交越失真5．稳压二极管稳压时, 其工作在( ), 发光二极管发光时, 其工作在( )。A．正向导通区 B．反向截止区 C．反向击穿区6. 图示逻辑电路的逻辑式为( )。(a) A+B(b) (c) AB+7.同步时序电路和异步时序电路比较, 其差异在于后者 。A.没有触发器 B.没有统一的时钟脉冲控制C.没有稳定状态 D.输出只与内部状态有关8. 基本 RS 触发器的原始状态 Qn 为”0”态, 只要 SD来负脉冲触发, 就会使触发器 Qn+1 =( )。A.1 B.0 C.Qn9.可控 RS 触发器的 Qn=0, R=0, S=1 时, 当 C=1 时, 触发器的 Qn+1=( )。 A. 0 B.1 C.Qn10. 逻辑变量的取值１和０能够表示: 。二 、简答题( 本大题共 15 分) 1．什么叫反馈?负反馈对放大电路有什么影响? A.开关的闭合、 断开 B...
