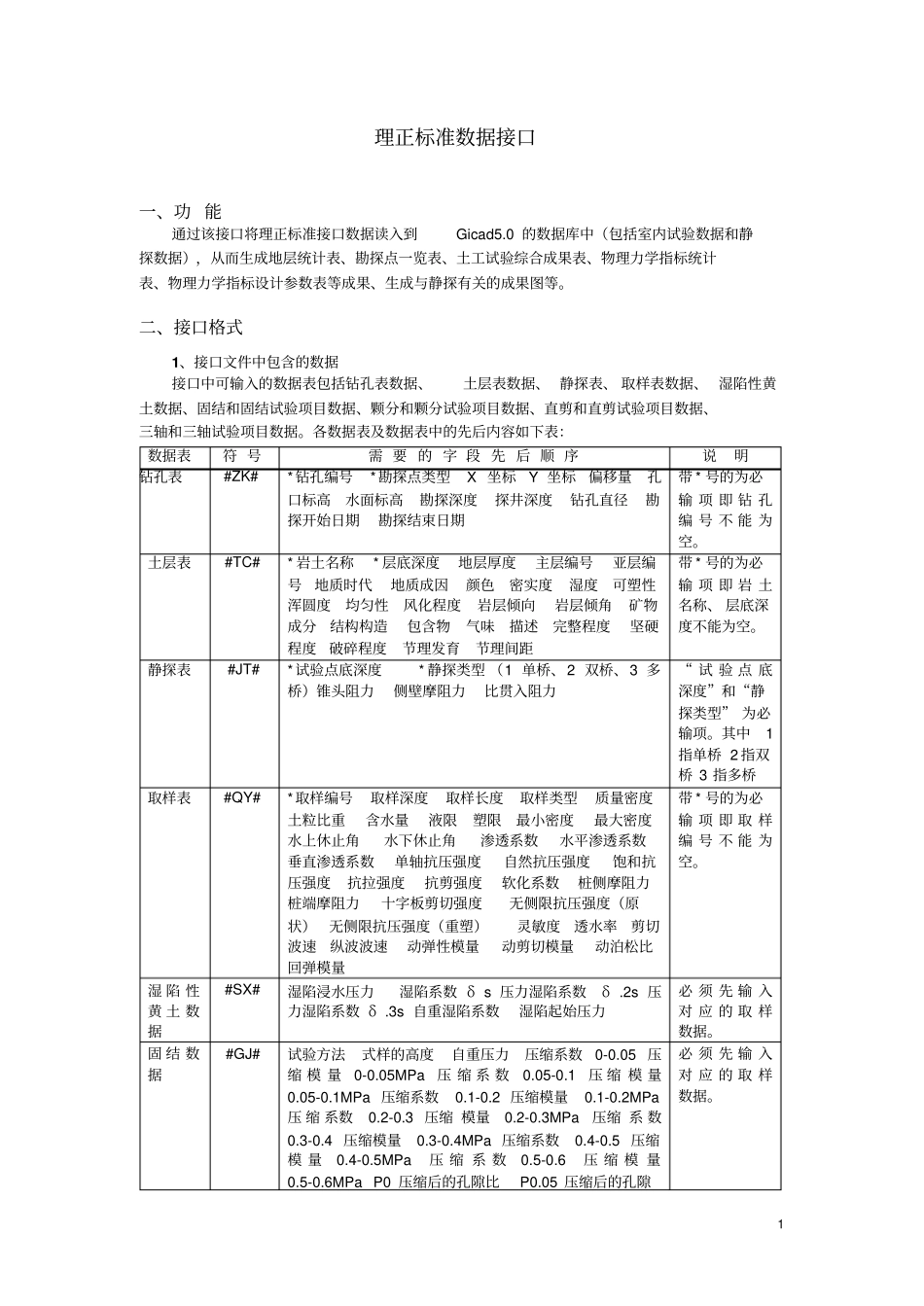

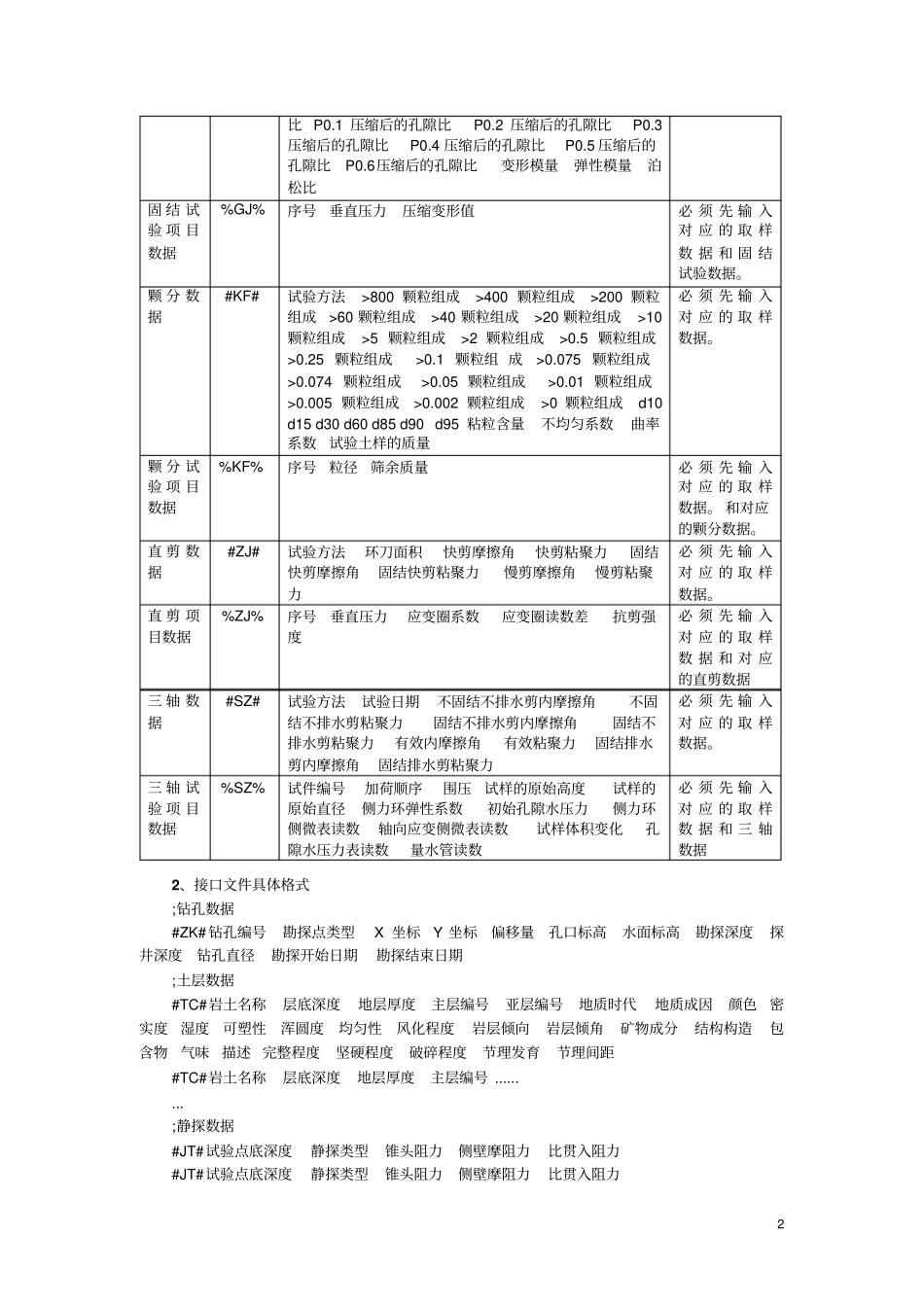

1 理正标准数据接口一、功 能通过该接口将理正标准接口数据读入到Gicad5.0 的数据库中(包括室内试验数据和静探数据),从而生成地层统计表、勘探点一览表、土工试验综合成果表、物理力学指标统计表、物理力学指标设计参数表等成果、生成与静探有关的成果图等。二、接口格式1、接口文件中包含的数据接口中可输入的数据表包括钻孔表数据、土层表数据、 静探表、 取样表数据、 湿陷性黄土数据、固结和固结试验项目数据、颗分和颗分试验项目数据、直剪和直剪试验项目数据、三轴和三轴试验项目数据。各数据表及数据表中的先后内容如下表:数据表符 号需 要 的 字 段 先 后 顺 序说明钻孔表#ZK# *钻孔编号*勘探点类型X 坐标Y 坐标偏移量孔口标高水面标高勘探深度探井深度钻孔直径勘探开始日期勘探结束日期带 * 号的为必输 项 即 钻 孔编 号 不 能 为空。土层表#TC# * 岩土名称* 层底深度地层厚度主层编号亚层编号地质时代地质成因颜色密实度湿度可塑性浑圆度均匀性风化程度岩层倾向岩层倾角矿物成分结构构造包含物气味描述完整程度坚硬程度破碎程度节理发育节理间距带 * 号的为必输 项 即 岩 土名称、 层底深度不能为空。静探表#JT# *试验点底深度* 静探类型 (1 单桥、2 双桥、3 多桥)锥头阻力侧壁摩阻力比贯入阻力“ 试 验 点 底深度”和“静探类型” 为必输项。其中1指单桥 2 指双桥 3 指多桥取样表#QY# *取样编号取样深度取样长度取样类型质量密度土粒比重含水量液限塑限最小密度最大密度水上休止角水下休止角渗透系数水平渗透系数垂直渗透系数单轴抗压强度自然抗压强度饱和抗压强度抗拉强度抗剪强度软化系数桩侧摩阻力桩端摩阻力十字板剪切强度无侧限抗压强度(原状)无侧限抗压强度(重塑)灵敏度透水率剪切波速纵波波速动弹性模量动剪切模量动泊松比回弹模量带 * 号的为必输 项 即 取 样编 号 不 能 为空。湿 陷 性黄 土 数据#SX# 湿陷浸水压力湿陷系数 δ s 压力湿陷系数δ .2s 压力湿陷系数 δ .3s 自重湿陷系数湿陷起始压力必 须 先 输 入对 应 的 取 样数据。固 结 数据#GJ# 试验方法式样的高度自重压力压缩系数0-0.05 压缩 模 量0-0.05MPa 压 缩 系 数0.05-0.1 压 缩 模 量0.05-0.1MPa 压缩系数0.1-0.2 压缩模量0.1-0.2MPa 压 缩 系数0.2-0.3 压缩 模量0.2-0.3MPa 压缩 系 数0.3-0.4 压缩模量0.3-0.4MPa 压缩系数0.4-0.5...
