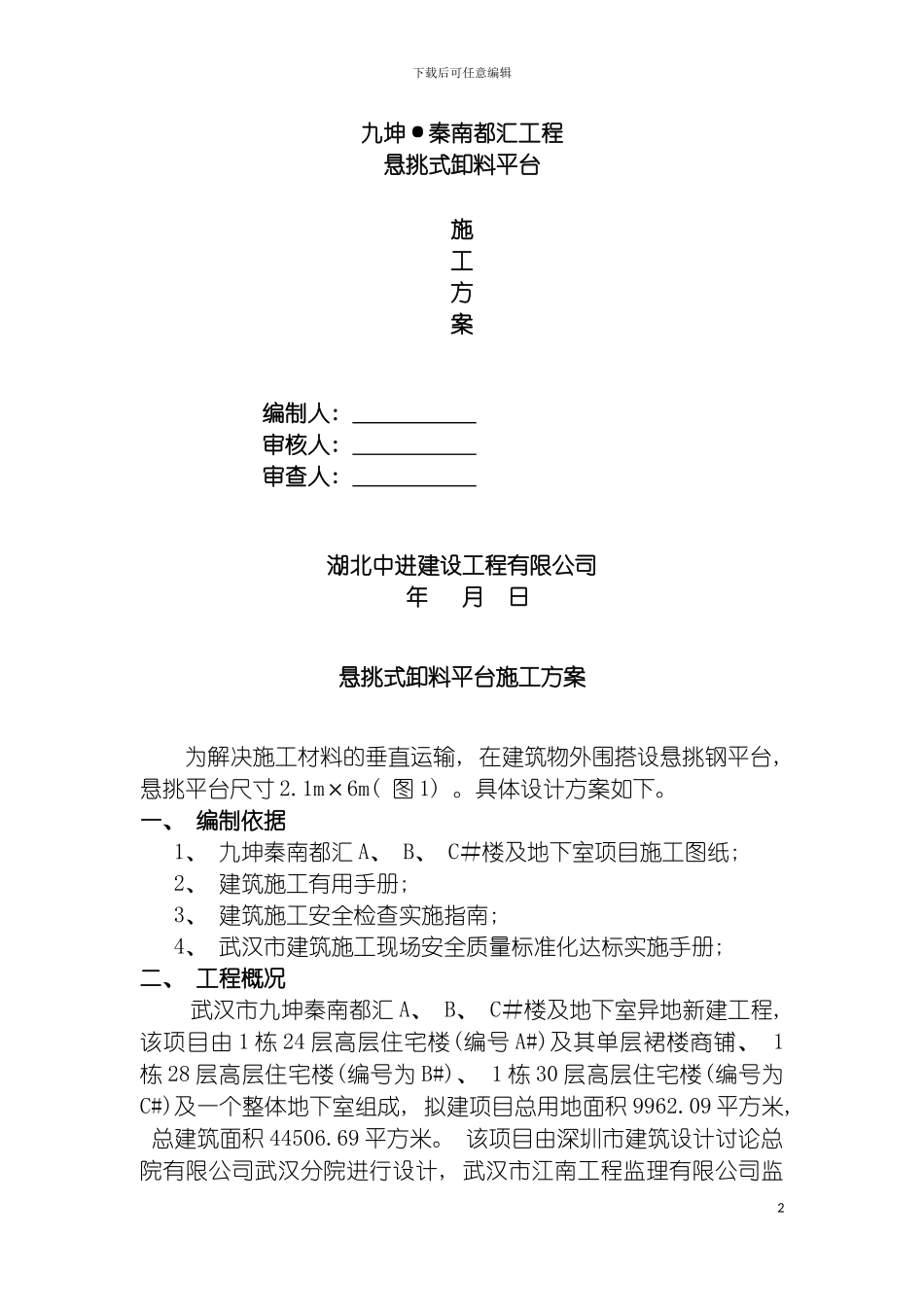

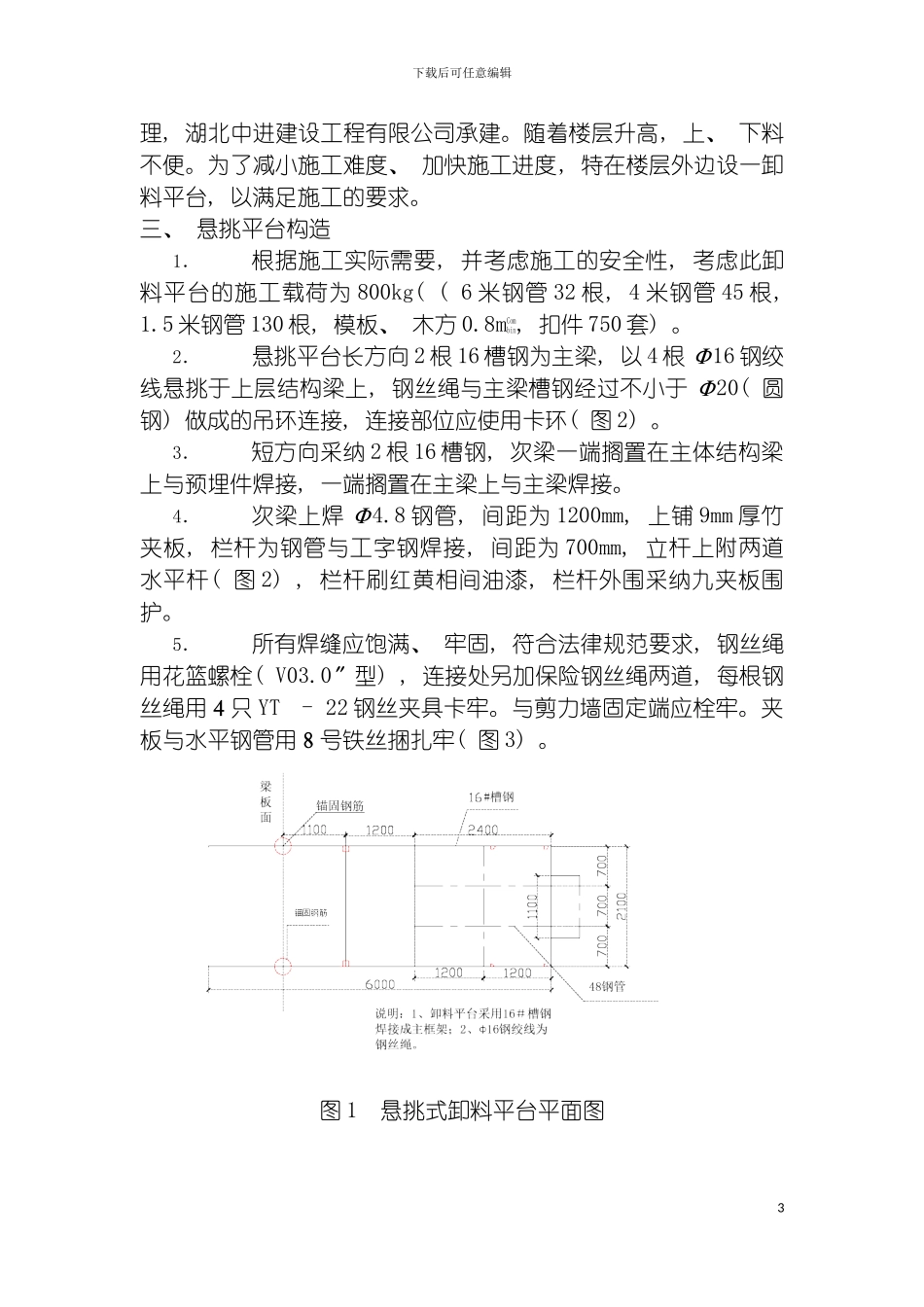

下载后可任意编辑悬挑卸料平台施工方案1下载后可任意编辑九坤·秦南都汇工程悬挑式卸料平台施工方案编制人: 审核人: 审查人: 湖北中进建设工程有限公司 年 月 日悬挑式卸料平台施工方案为解决施工材料的垂直运输, 在建筑物外围搭设悬挑钢平台, 悬挑平台尺寸 2.1m×6m( 图 1) 。具体设计方案如下。一、 编制依据 1、 九坤秦南都汇 A、 B、 C＃楼及地下室项目施工图纸; 2、 建筑施工有用手册; 3、 建筑施工安全检查实施指南; 4、 武汉市建筑施工现场安全质量标准化达标实施手册; 二、 工程概况 武汉市九坤秦南都汇 A、 B、 C＃楼及地下室异地新建工程, 该项目由 1 栋 24 层高层住宅楼(编号 A#)及其单层裙楼商铺、 1栋 28 层高层住宅楼(编号为 B#)、 1 栋 30 层高层住宅楼(编号为C#)及一个整体地下室组成, 拟建项目总用地面积 9962.09 平方米, 总建筑面积 44506.69 平方米。 该项目由深圳市建筑设计讨论总院有限公司武汉分院进行设计, 武汉市江南工程监理有限公司监2下载后可任意编辑理, 湖北中进建设工程有限公司承建。随着楼层升高, 上、 下料不便。为了减小施工难度、 加快施工进度, 特在楼层外边设一卸料平台, 以满足施工的要求。三、 悬挑平台构造1．根据施工实际需要, 并考虑施工的安全性, 考虑此卸料平台的施工载荷为 800kg( ( 6 米钢管 32 根, 4 米钢管 45 根, 1.5 米钢管 130 根, 模板、 木方 0.8mCombin, 扣件 750 套) 。2．悬挑平台长方向 2 根 16 槽钢为主梁, 以 4 根 Φ16 钢绞线悬挑于上层结构梁上, 钢丝绳与主梁槽钢经过不小于 Φ20( 圆钢) 做成的吊环连接, 连接部位应使用卡环( 图 2) 。3．短方向采纳 2 根 16 槽钢, 次梁一端搁置在主体结构梁上与预埋件焊接, 一端搁置在主梁上与主梁焊接。4．次梁上焊 Φ4.8 钢管, 间距为 1200mm, 上铺 9mm 厚竹夹板, 栏杆为钢管与工字钢焊接, 间距为 700mm, 立杆上附两道水平杆( 图 2) , 栏杆刷红黄相间油漆, 栏杆外围采纳九夹板围护。5．所有焊缝应饱满、 牢固, 符合法律规范要求, 钢丝绳用花篮螺栓( V03.0″型) , 连接处另加保险钢丝绳两道, 每根钢丝绳用４只 YT – 22 钢丝夹具卡牢。与剪力墙固定端应栓牢。夹板与水平钢管用８号铁丝捆扎牢( 图 3) 。图 1 悬挑式卸料平台平面图3下载后可任意编辑图 2 悬挑式卸料平台剖面图图 3 悬挑式卸料平台...
