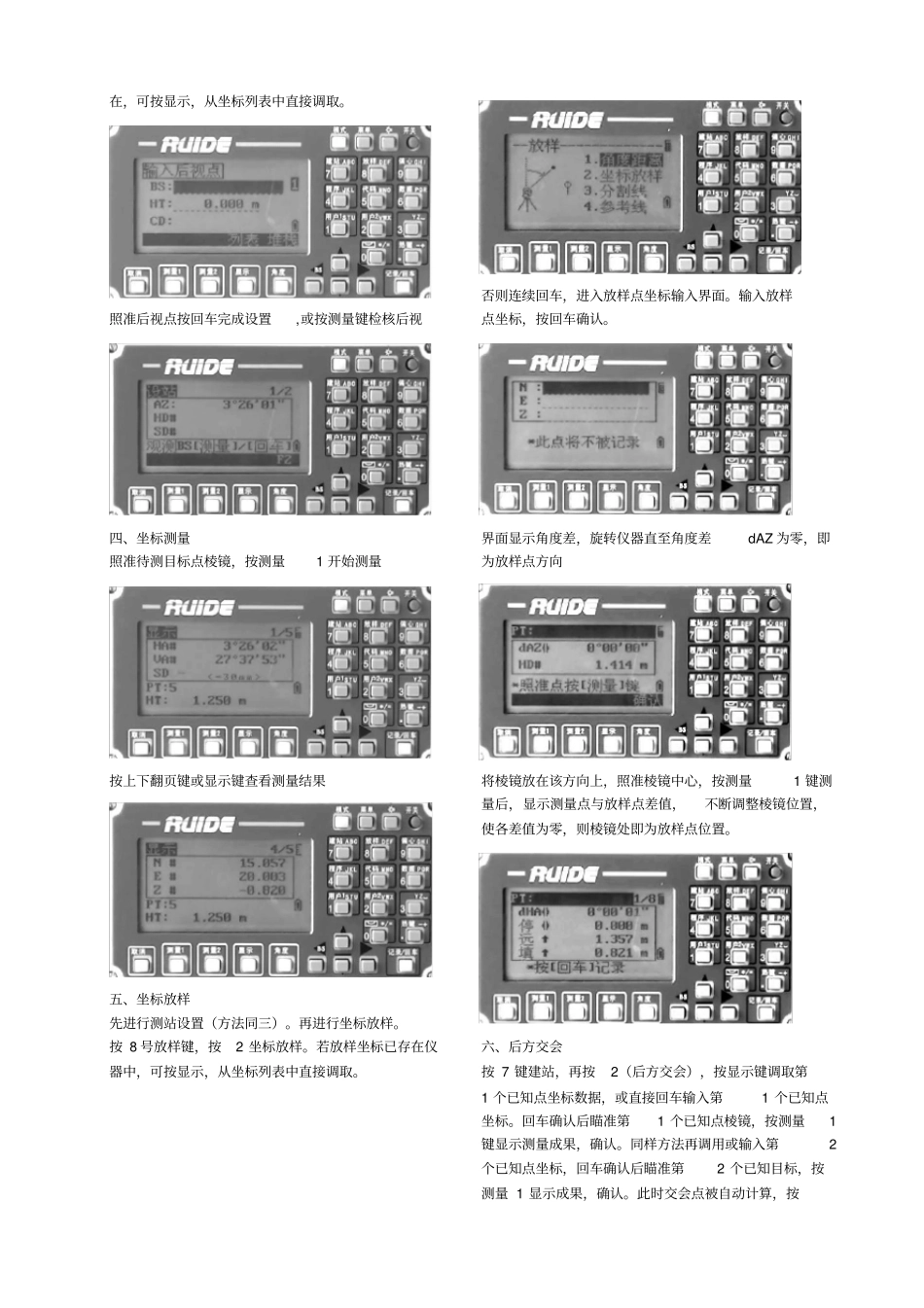

瑞得全站仪简明操作手册一、参数设置按测量 1 键持续 1 秒钟，对合作目标、棱镜常数、测量模式和记录模式进行设置。按左右键修改设置，最后回车确认。按测量 2 持续 1 秒也可进行上述设置，因此可分别设置两种测量模式以适应不同情况。按热键按钮，再按2 键，进行温度、气压设置按住背景光设置键1 秒钟，可进行背景光，声音，对比度设置二、坐标数据输入与删除按菜单键，再按4（数据），再按2（坐标数据）通过上下键选择坐标点，按测量1 键删除该坐标，或按角度键输入新点的N,E,Z 坐标、点名PT 和编码CD的值。回车确认后，仪器自动进入下一点坐标输入界面，点名自动累加。三、测站设置按 7 键建站按 1 键输入测站点名，已知坐标，仪高并回车。按[模式 ]键可切换数字与字母输入状态。若坐标已存在，可按显示，从坐标列表中直接调取。按 1 键进行坐标（或角度）后视定向输入后视点点名，坐标和棱镜高并回车。若坐标已存在，可按显示，从坐标列表中直接调取。照准后视点按回车完成设置,或按测量键检核后视四、坐标测量照准待测目标点棱镜，按测量1 开始测量按上下翻页键或显示键查看测量结果五、坐标放样先进行测站设置（方法同三）。再进行坐标放样。按 8 号放样键，按2 坐标放样。若放样坐标已存在仪器中，可按显示，从坐标列表中直接调取。否则连续回车，进入放样点坐标输入界面。输入放样点坐标，按回车确认。界面显示角度差，旋转仪器直至角度差dAZ 为零，即为放样点方向将棱镜放在该方向上，照准棱镜中心，按测量1 键测量后，显示测量点与放样点差值，不断调整棱镜位置，使各差值为零，则棱镜处即为放样点位置。六、后方交会按 7 键建站，再按2（后方交会），按显示键调取第1 个已知点坐标数据，或直接回车输入第1 个已知点坐标。回车确认后瞄准第1 个已知点棱镜，按测量1键显示测量成果，确认。同样方法再调用或输入第2个已知点坐标，回车确认后瞄准第2 个已知目标，按测量 1 显示成果，确认。此时交会点被自动计算，按显示键可翻页查看计算结果。当显示的残差值满足要求时，按记录键把该点设为测站点。最后确认。[注意：交会点最多 10 个，可以测距或测角， 但最少需三角度和两距离观测值，数量达到后会自动计算，交会角大小应适当（ 30－120）]七、全站仪检验（若需校正，找老师反映）1.管水准器检验在平行于一对脚螺旋方向上整平仪器后，旋转照准部180 度，若气泡偏移量超过格，需校正。2.圆水准器...
