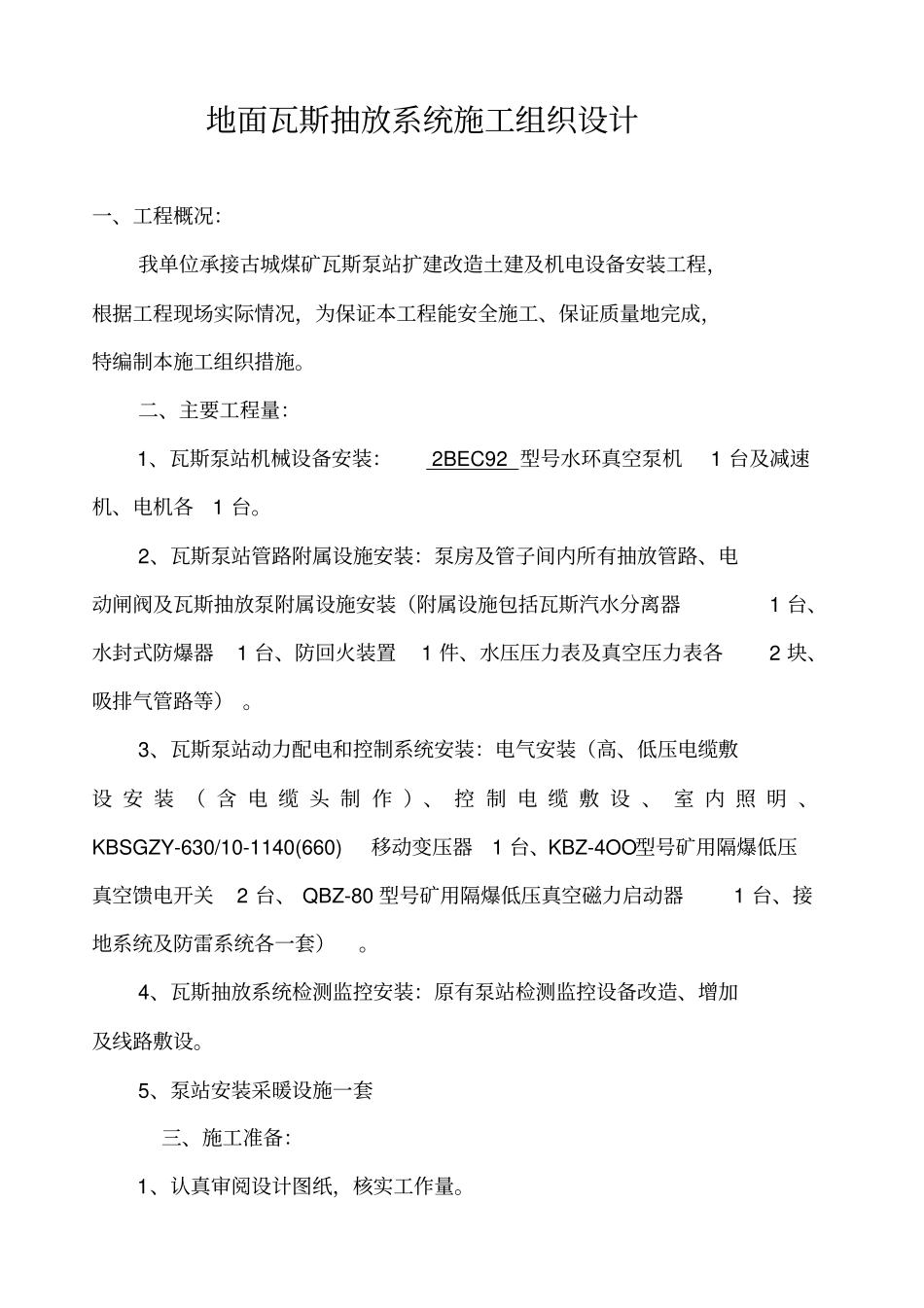

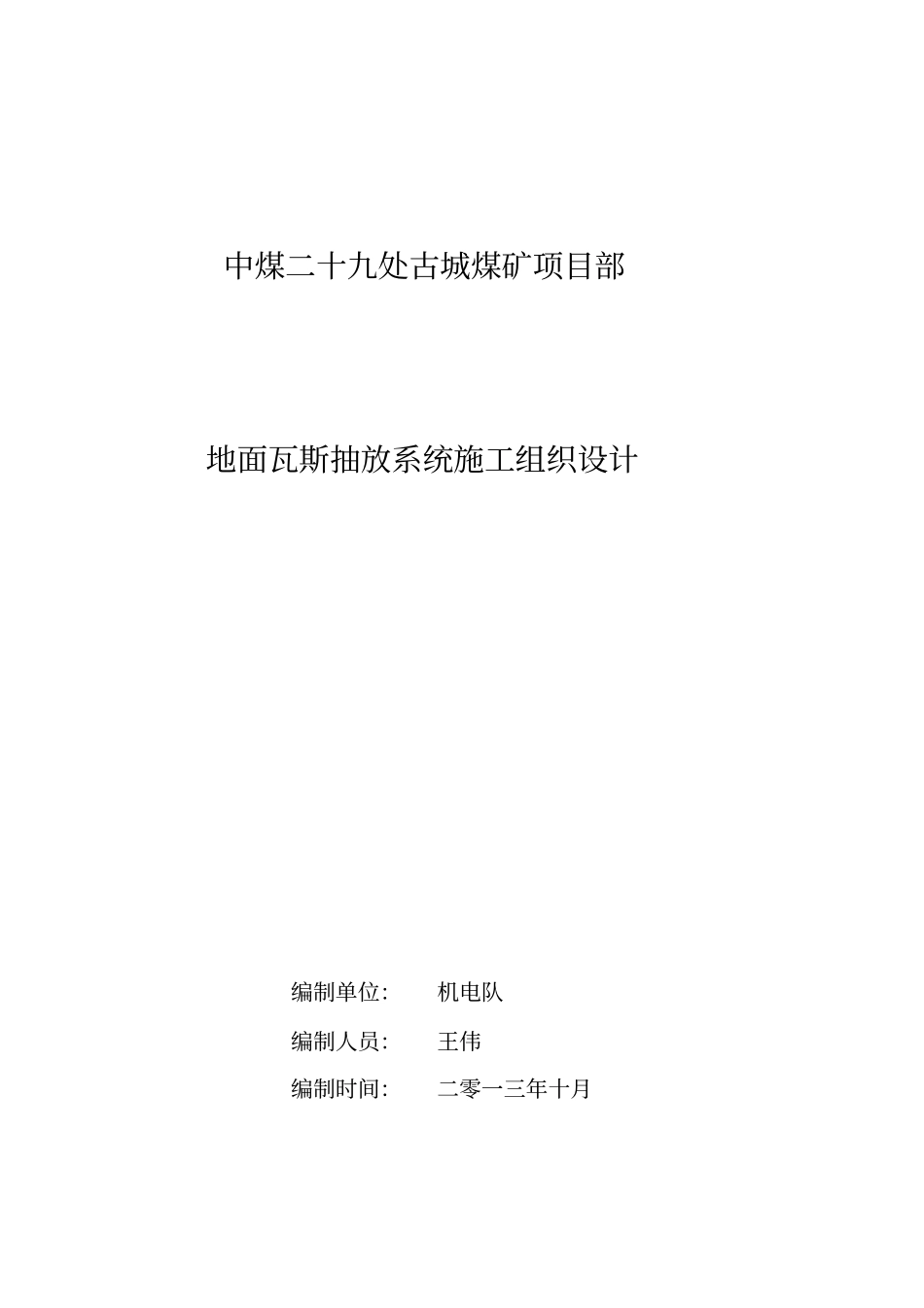

中煤二十九处古城煤矿项目部地面瓦斯抽放系统施工组织设计编制单位：机电队编制人员：王伟编制时间：二零一三年十月地面瓦斯抽放系统施工组织设计一、工程概况：我单位承接古城煤矿瓦斯泵站扩建改造土建及机电设备安装工程，根据工程现场实际情况，为保证本工程能安全施工、保证质量地完成，特编制本施工组织措施。二、主要工程量：1、瓦斯泵站机械设备安装： 2BEC92 型号水环真空泵机1 台及减速机、电机各1 台。2、瓦斯泵站管路附属设施安装：泵房及管子间内所有抽放管路、电动闸阀及瓦斯抽放泵附属设施安装（附属设施包括瓦斯汽水分离器1 台、水封式防爆器1 台、防回火装置1 件、水压压力表及真空压力表各2 块、吸排气管路等） 。3、瓦斯泵站动力配电和控制系统安装：电气安装（高、低压电缆敷设 安 装 （ 含 电 缆 头 制 作 ）、 控 制 电 缆 敷 设 、 室 内 照 明 、KBSGZY-630/10-1140(660) 移动变压器1 台、KBZ-4OO型号矿用隔爆低压真空馈电开关2 台、 QBZ-80 型号矿用隔爆低压真空磁力启动器1 台、接地系统及防雷系统各一套）。4、瓦斯抽放系统检测监控安装：原有泵站检测监控设备改造、增加及线路敷设。5、泵站安装采暖设施一套三、施工准备：1、认真审阅设计图纸，核实工作量。2、组织所有施工人员熟悉图纸及安装内容，进行技术交底，学习瓦斯泵站安装相关规范及各项安全制度，使所有施工人员必须提高对安全生产的重要意义的认识，工作中认真执行安全技术规程。3、准备好施工所需的各种施工工具。4、瓦斯泵站整套设备采用荷载10T 汽车运输， 16T 吊车吊装运输至泵站，运输装车，设备固定用4 台 5T 手拉葫芦固定设备，易损坏的小部件设专人运输保护。四、施工工艺及质量要求（一）、机械设备安装施工1、基础凿磨与垫铁布置：清理完杂物后在基础上用墨斗弹上中心线，检查螺栓孔中心线和尺寸，无问题后开始进行基础凿磨。在螺栓孔两边和设备中心线以下分别布置一组垫铁，对垫铁位置进行凿磨，边凿磨边配置垫铁，两组垫铁间的距离宜为500-1000 ，垫铁组在能放稳和不影响灌浆的情况下宜靠近基础螺栓，垫铁尺寸不小于160＊ 80ｍｍ 2，斜垫铁的斜度为1：25，所有垫铁的粗糙度为，垫铁的总层数不超过三层( 斜垫铁成对使用视为一层) ，基础凿磨时要保证垫铁与基础接触面积不小于60%同时要满足安装规范要求，设备说明书另有相关要求的，按设备说明书要求执行。2、垫铁配置完成后可进行设备就位。3...
