成昆线羊臼河牵引变电所工程施工组织设计模板

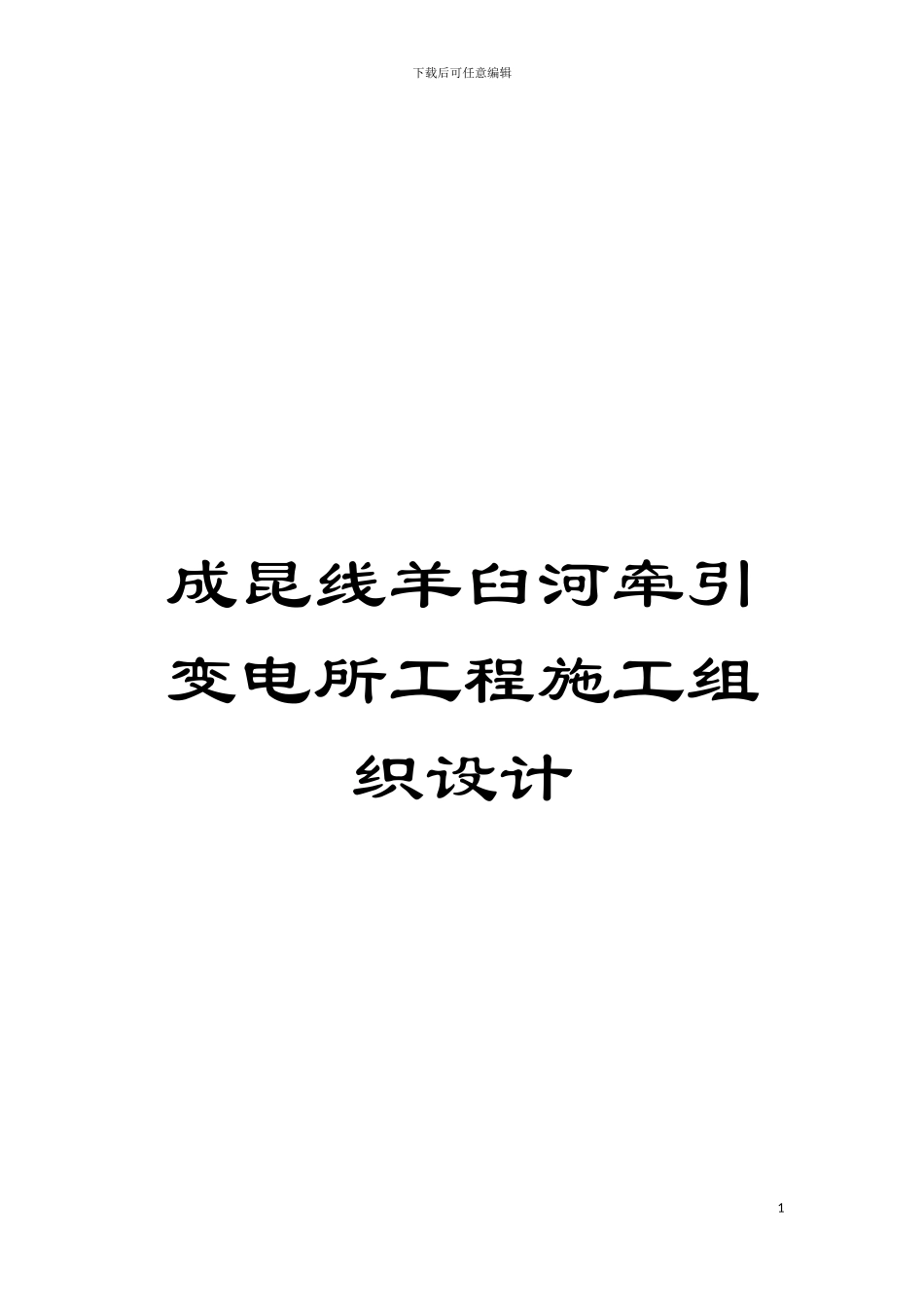

成昆线羊臼河牵引变电所工程施工组织设计模板_第1页
1/26

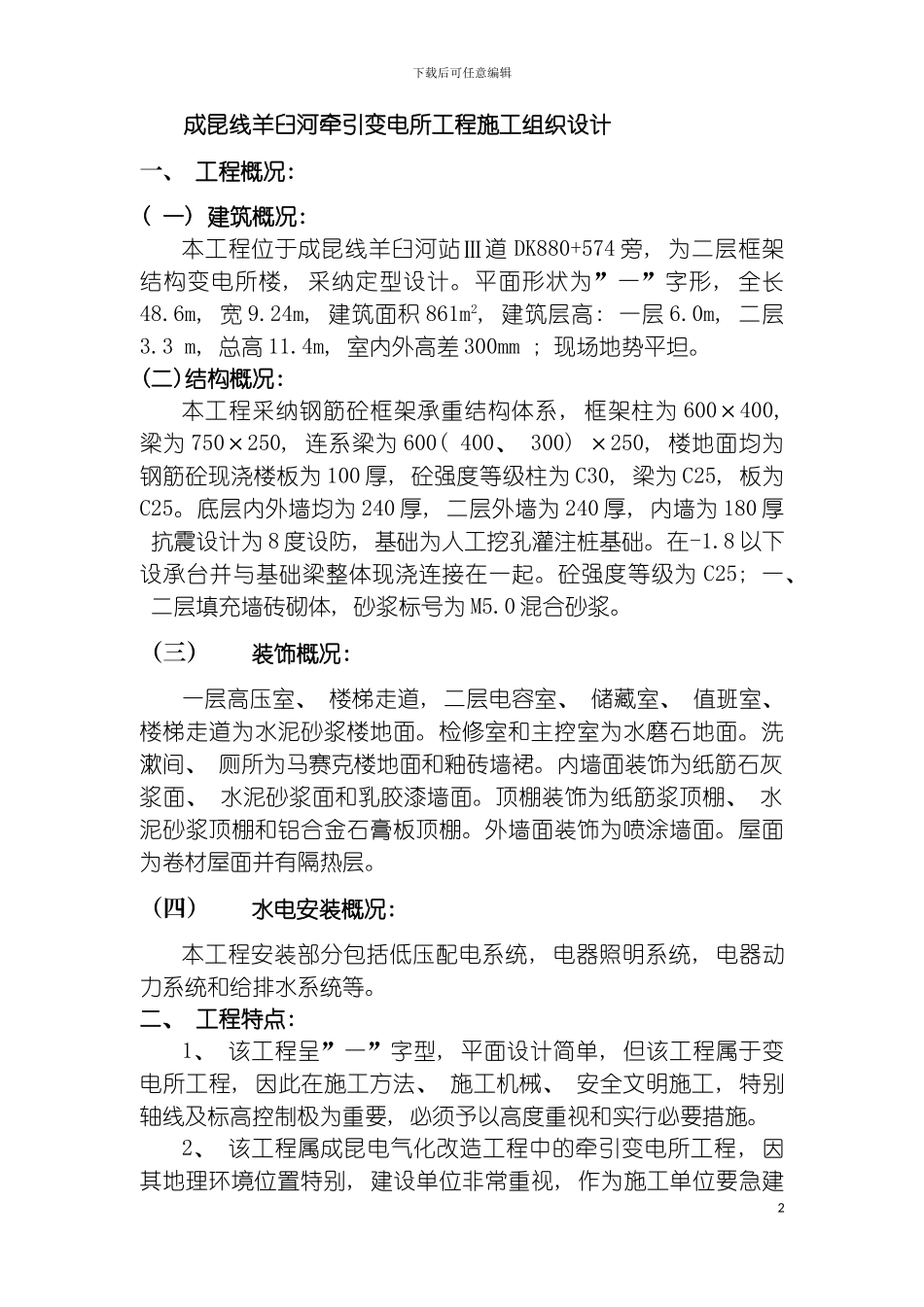

成昆线羊臼河牵引变电所工程施工组织设计模板_第2页
2/26

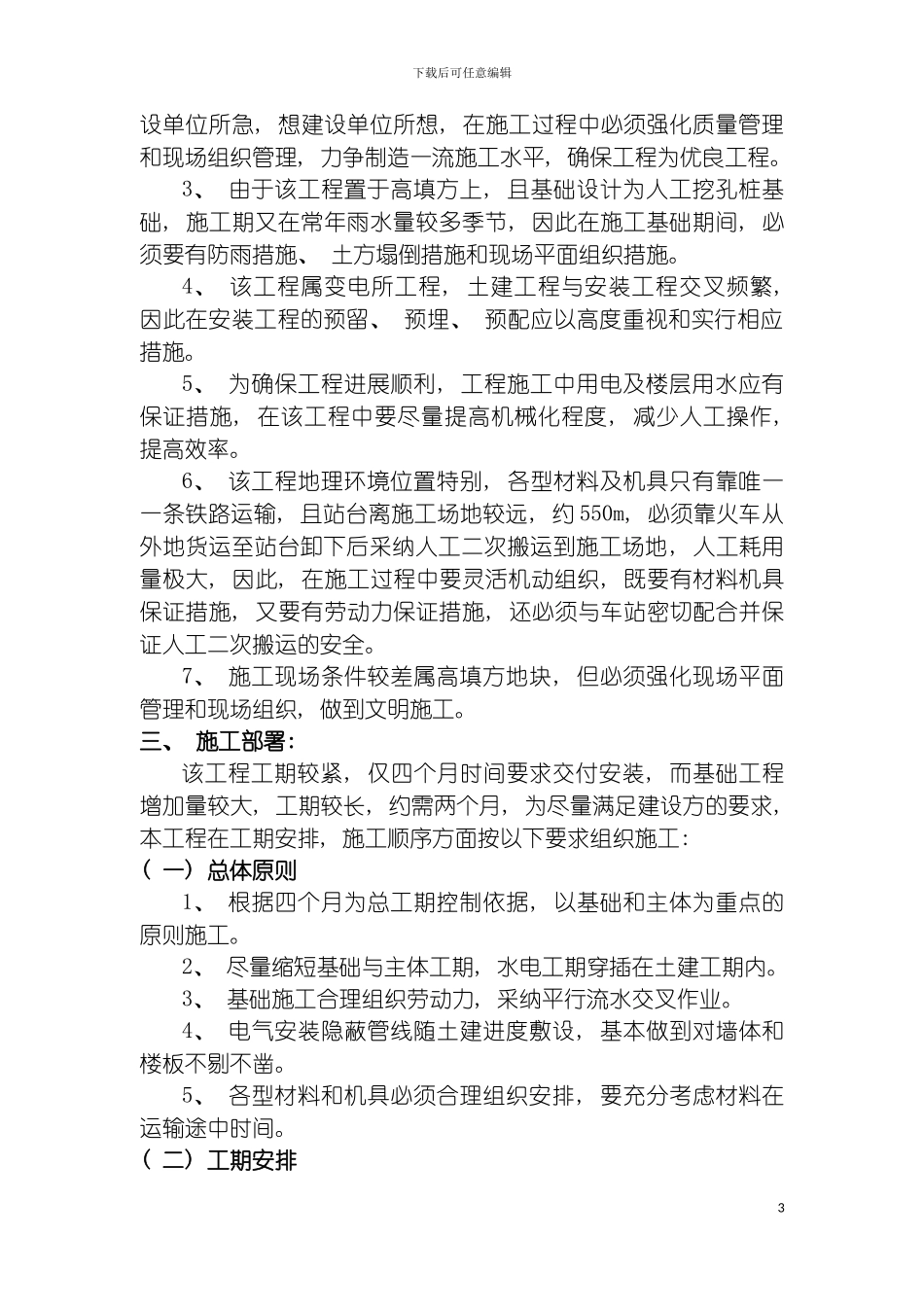

成昆线羊臼河牵引变电所工程施工组织设计模板_第3页
3/26
下载后可任意编辑成昆线羊臼河牵引变电所工程施工组织设计1下载后可任意编辑成昆线羊臼河牵引变电所工程施工组织设计一、 工程概况: ( 一) 建筑概况: 本工程位于成昆线羊臼河站Ⅲ道 DK880+574 旁, 为二层框架结构变电所楼, 采纳定型设计。平面形状为”一”字形, 全长48.6m, 宽 9.24m, 建筑面积 861m2, 建筑层高: 一层 6.0m, 二层3.3 m, 总高 11.4m, 室内外高差 300mm ; 现场地势平坦。(二)结构概况: 本工程采纳钢筋砼框架承重结构体系, 框架柱为 600×400, 梁为 750×250, 连系梁为 600( 400、 300) ×250, 楼地面均为钢筋砼现浇楼板为 100 厚, 砼强度等级柱为 C30, 梁为 C25, 板为C25。底层内外墙均为 240 厚, 二层外墙为 240 厚, 内墙为 180 厚 抗震设计为 8 度设防, 基础为人工挖孔灌注桩基础。在-1.8 以下设承台并与基础梁整体现浇连接在一起。砼强度等级为 C25; 一、 二层填充墙砖砌体, 砂浆标号为 M5.0 混合砂浆。(三)装饰概况: 一层高压室、 楼梯走道, 二层电容室、 储藏室、 值班室、 楼梯走道为水泥砂浆楼地面。检修室和主控室为水磨石地面。洗漱间、 厕所为马赛克楼地面和釉砖墙裙。内墙面装饰为纸筋石灰浆面、 水泥砂浆面和乳胶漆墙面。顶棚装饰为纸筋浆顶棚、 水泥砂浆顶棚和铝合金石膏板顶棚。外墙面装饰为喷涂墙面。屋面为卷材屋面并有隔热层。(四)水电安装概况: 本工程安装部分包括低压配电系统, 电器照明系统, 电器动力系统和给排水系统等。二、 工程特点: 1、 该工程呈”一”字型, 平面设计简单, 但该工程属于变电所工程, 因此在施工方法、 施工机械、 安全文明施工, 特别轴线及标高控制极为重要, 必须予以高度重视和实行必要措施。2、 该工程属成昆电气化改造工程中的牵引变电所工程, 因其地理环境位置特别, 建设单位非常重视, 作为施工单位要急建2下载后可任意编辑设单位所急, 想建设单位所想, 在施工过程中必须强化质量管理和现场组织管理, 力争制造一流施工水平, 确保工程为优良工程。3、 由于该工程置于高填方上, 且基础设计为人工挖孔桩基础, 施工期又在常年雨水量较多季节, 因此在施工基础期间, 必须要有防雨措施、 土方塌倒措施和现场平面组织措施。4、 该工程属变电所工程, 土建工程与安装工程交叉频繁, 因此在安装工程的预留、 预埋、 预配应以高度重视和实行相应措施。5、 为确保工程进展顺利, 工程施...
