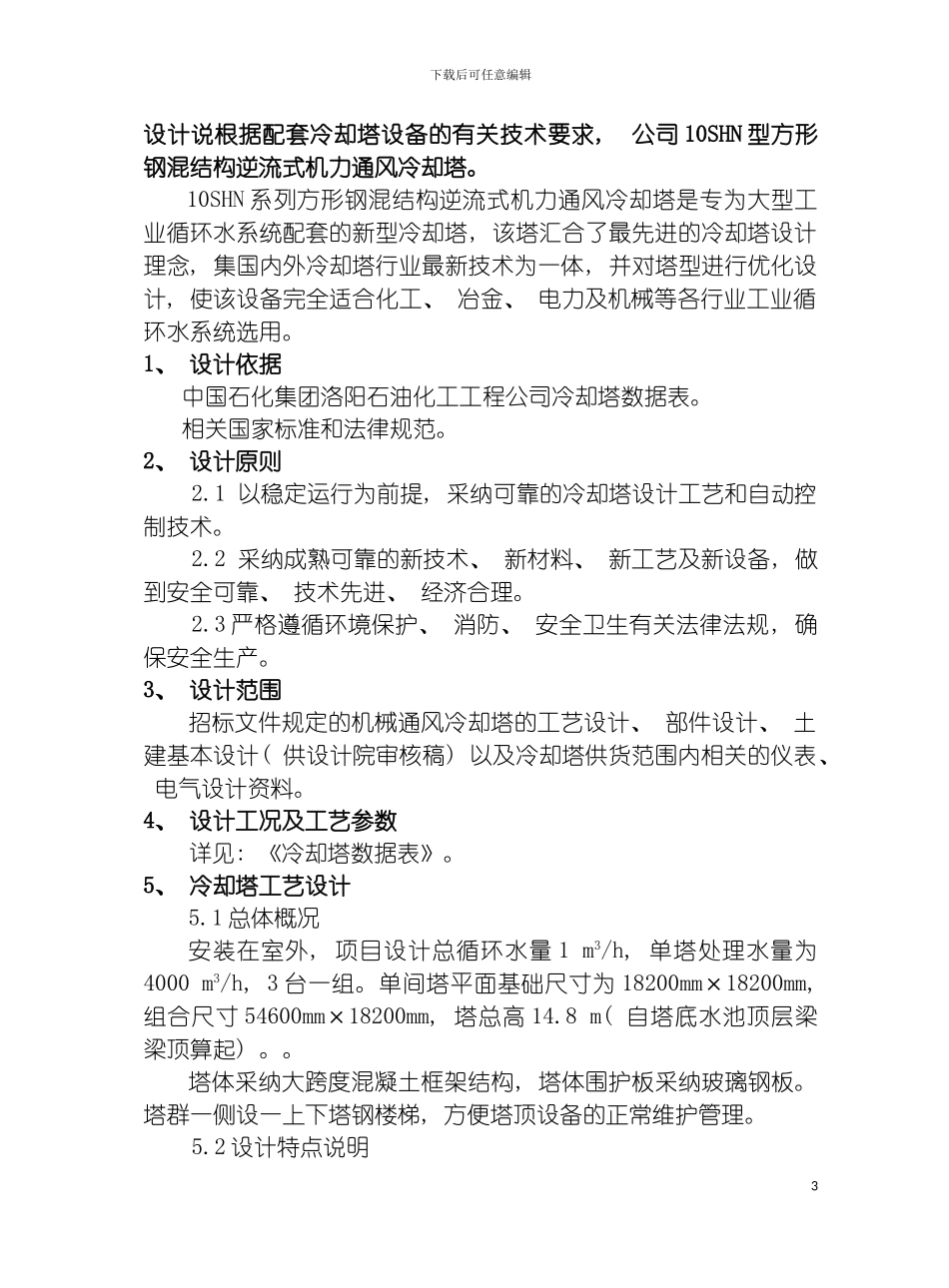

下载后可任意编辑成都冷却塔成都金元冷却塔制造厂的施工技术方案1下载后可任意编辑 冷却塔技术方案2下载后可任意编辑设计说根据配套冷却塔设备的有关技术要求, 公司 10SHN 型方形钢混结构逆流式机力通风冷却塔。10SHN 系列方形钢混结构逆流式机力通风冷却塔是专为大型工业循环水系统配套的新型冷却塔, 该塔汇合了最先进的冷却塔设计理念, 集国内外冷却塔行业最新技术为一体, 并对塔型进行优化设计, 使该设备完全适合化工、 冶金、 电力及机械等各行业工业循环水系统选用。1、 设计依据中国石化集团洛阳石油化工工程公司冷却塔数据表。相关国家标准和法律规范。2、 设计原则2.1 以稳定运行为前提, 采纳可靠的冷却塔设计工艺和自动控制技术。2.2 采纳成熟可靠的新技术、 新材料、 新工艺及新设备, 做到安全可靠、 技术先进、 经济合理。2.3 严格遵循环境保护、 消防、 安全卫生有关法律法规, 确保安全生产。3、 设计范围招标文件规定的机械通风冷却塔的工艺设计、 部件设计、 土建基本设计( 供设计院审核稿) 以及冷却塔供货范围内相关的仪表、 电气设计资料。4、 设计工况及工艺参数 详见: 《冷却塔数据表》。5、 冷却塔工艺设计 5.1 总体概况安装在室外, 项目设计总循环水量 1 m3/h, 单塔处理水量为4000 m3/h, 3 台一组。单间塔平面基础尺寸为 18200mm×18200mm, 组合尺寸 54600mm×18200mm, 塔总高 14.8 m( 自塔底水池顶层梁梁顶算起) 。。塔体采纳大跨度混凝土框架结构, 塔体围护板采纳玻璃钢板。塔群一侧设一上下塔钢楼梯, 方便塔顶设备的正常维护管理。5.2 设计特点说明3下载后可任意编辑根据招标技术要求, 本次投标采纳逆流式钢混结构机力通风冷却塔, 我公司提供的应标设备在设计上具有以下特点: ( 1) 高标准的热力性能设计该塔工艺设计采纳 CTI 颁布的权威软件”CTIToolkit”进行设计, 并按 GB7190.2-1997 中的方法进行校核。在系统中均留有一定的设计余量, 充分保证了该塔在不利气象条件和冲击负荷下的正常使用。( 2) 与现场协调统一的整塔外观设计为使冷却塔外观与周围环境协调统一, 我公司将根据业主提供的厂区整体规划要求并提出塔体外观设计方案供业主审查。为了有效避开自由排水方式带来的塔面板残留污渍现象, 保持塔体美观, 本设计方案采纳塔顶平台内排水技术, 将塔顶的积水集中由塔内排水系统排放。这种处理方式, 投资不大但美观有用。( 3) 可靠的塔体零...
