拱顶罐组焊方案样本

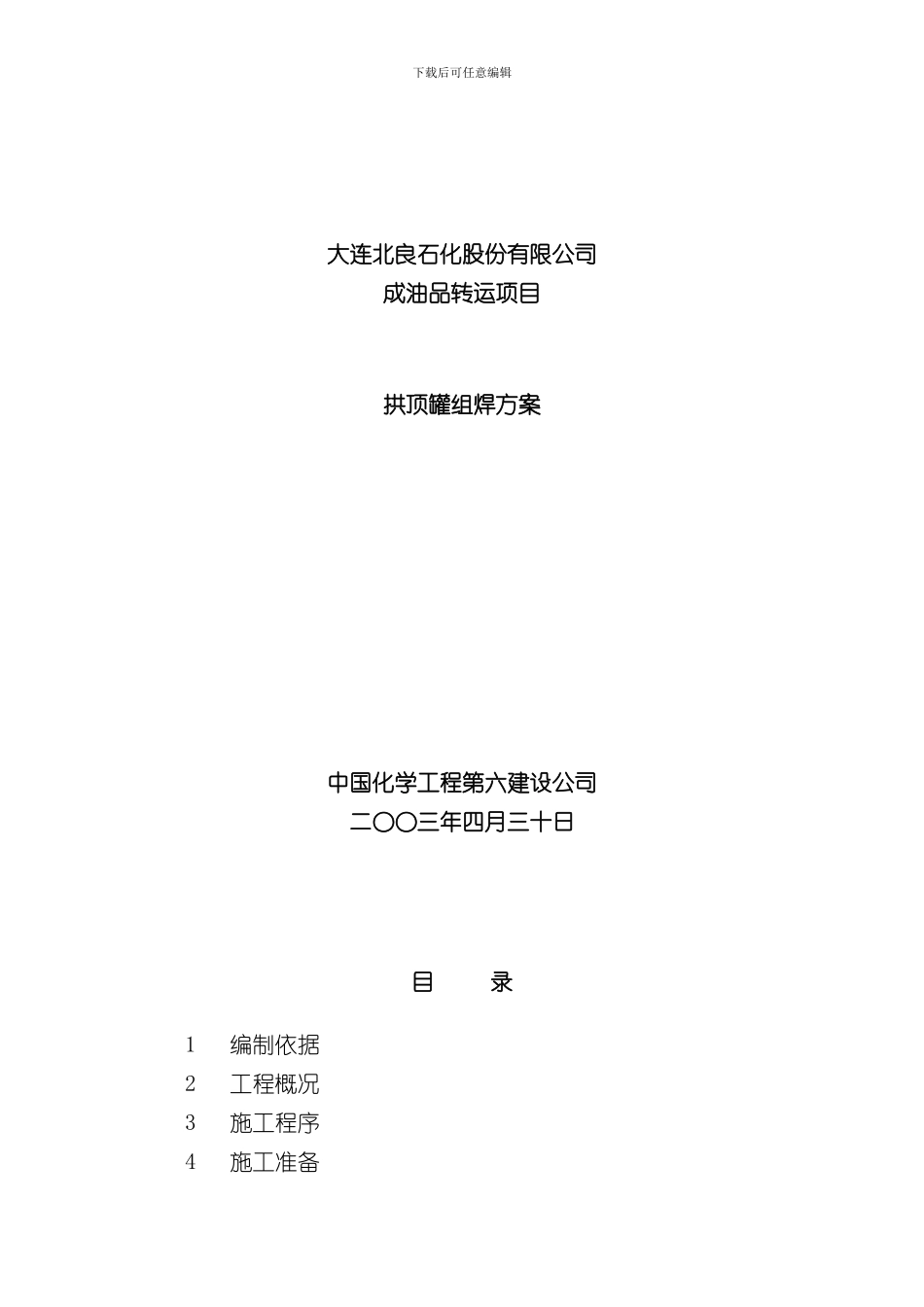

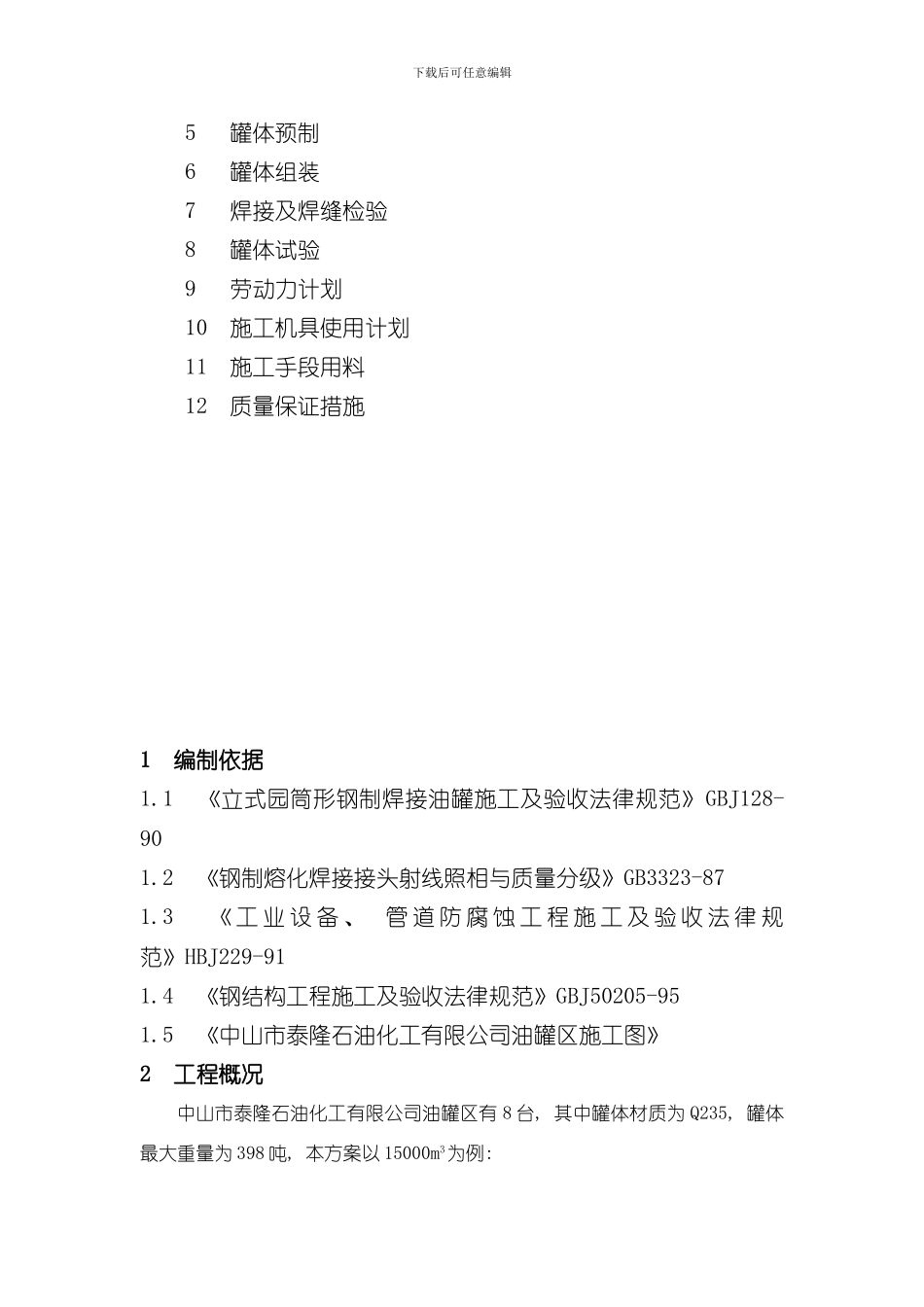

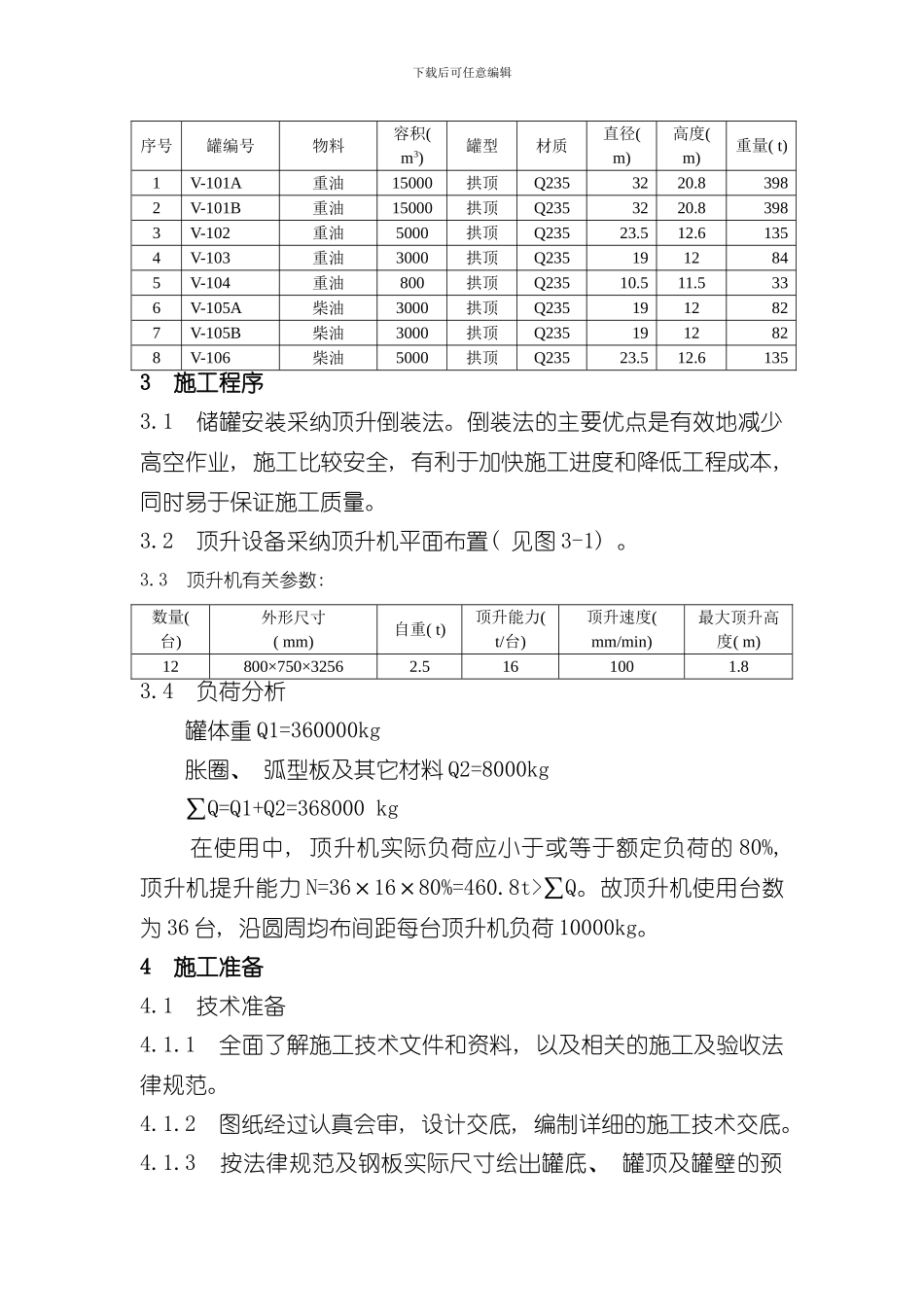

下载后可任意编辑大连北良石化股份有限公司成油品转运项目拱顶罐组焊方案中国化学工程第六建设公司二○○三年四月三十日目 录 1 编制依据 2 工程概况 3 施工程序 4 施工准备下载后可任意编辑 5 罐体预制 6 罐体组装 7 焊接及焊缝检验 8 罐体试验 9 劳动力计划 10 施工机具使用计划 11 施工手段用料 12 质量保证措施1 编制依据1.1 《立式园筒形钢制焊接油罐施工及验收法律规范》GBJ128-901.2 《钢制熔化焊接接头射线照相与质量分级》GB3323-871.3 《 工 业 设 备 、 管 道 防 腐 蚀 工 程 施 工 及 验 收 法 律 规范》HBJ229-911.4 《钢结构工程施工及验收法律规范》GBJ50205-951.5 《中山市泰隆石油化工有限公司油罐区施工图》2 工程概况中山市泰隆石油化工有限公司油罐区有 8 台, 其中罐体材质为 Q235, 罐体最大重量为 398 吨, 本方案以 15000m3为例: 下载后可任意编辑序号罐编号物料容积( m3) 罐型材质直径( m) 高度( m) 重量( t) 1V-101A重油15000拱顶Q2353220.83982V-101B重油15000拱顶Q2353220.83983V-102重油5000拱顶Q23523.512.61354V-103重油3000拱顶Q2351912845V-104重油800拱顶Q23510.511.5336V-105A柴油3000拱顶Q2351912827V-105B柴油3000拱顶Q2351912828V-106柴油5000拱顶Q23523.512.61353 施工程序3.1 储罐安装采纳顶升倒装法。倒装法的主要优点是有效地减少高空作业, 施工比较安全, 有利于加快施工进度和降低工程成本, 同时易于保证施工质量。3.2 顶升设备采纳顶升机平面布置( 见图 3-1) 。3.3 顶升机有关参数: 数量( 台) 外形尺寸( mm) 自重( t) 顶升能力( t/台) 顶升速度( mm/min) 最大顶升高度( m) 12800×750×32562.5161001.83.4 负荷分析 罐体重 Q1=360000kg 胀圈、 弧型板及其它材料 Q2=8000kg ∑Q=Q1+Q2=368000 kg 在使用中, 顶升机实际负荷应小于或等于额定负荷的 80%, 顶升机提升能力 N=36×16×80%=460.8t>∑Q。故顶升机使用台数为 36 台, 沿圆周均布间距每台顶升机负荷 10000kg。4 施工准备4.1 技术准备4.1.1 全面了解施工技术文件和资料, 以及相关的施工及验收法律规范。4.1.2 图纸经过认真会审, 设计交底, 编制详细的施工技术交底。4.1.3 按法律规范及钢板实际尺寸绘出罐底、 罐顶及罐壁的预下载后可任意编辑制、 安装排版图。4.2 现场准备4.2.1 施工现场临时道路、 防雨排水设施、 消...
