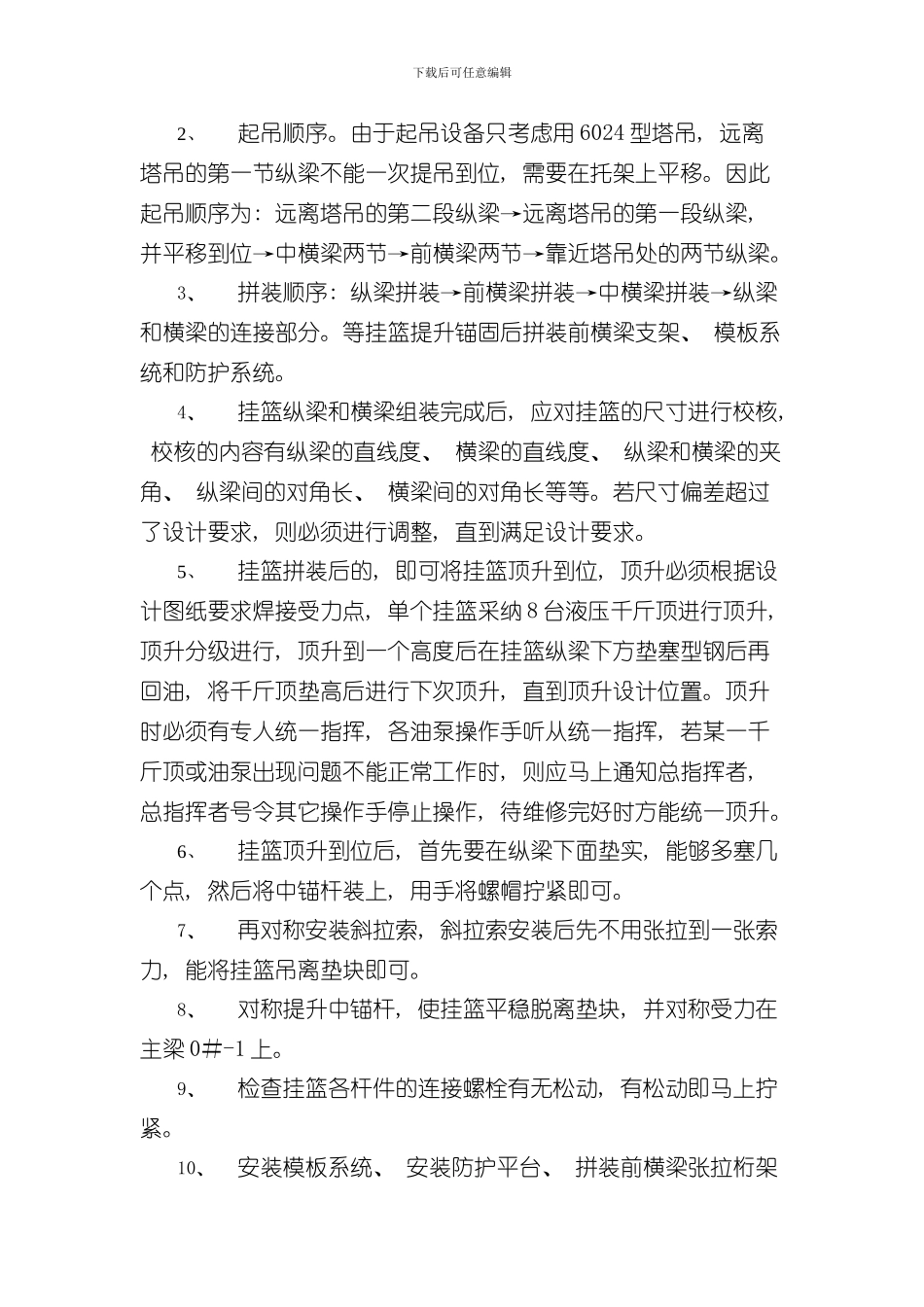

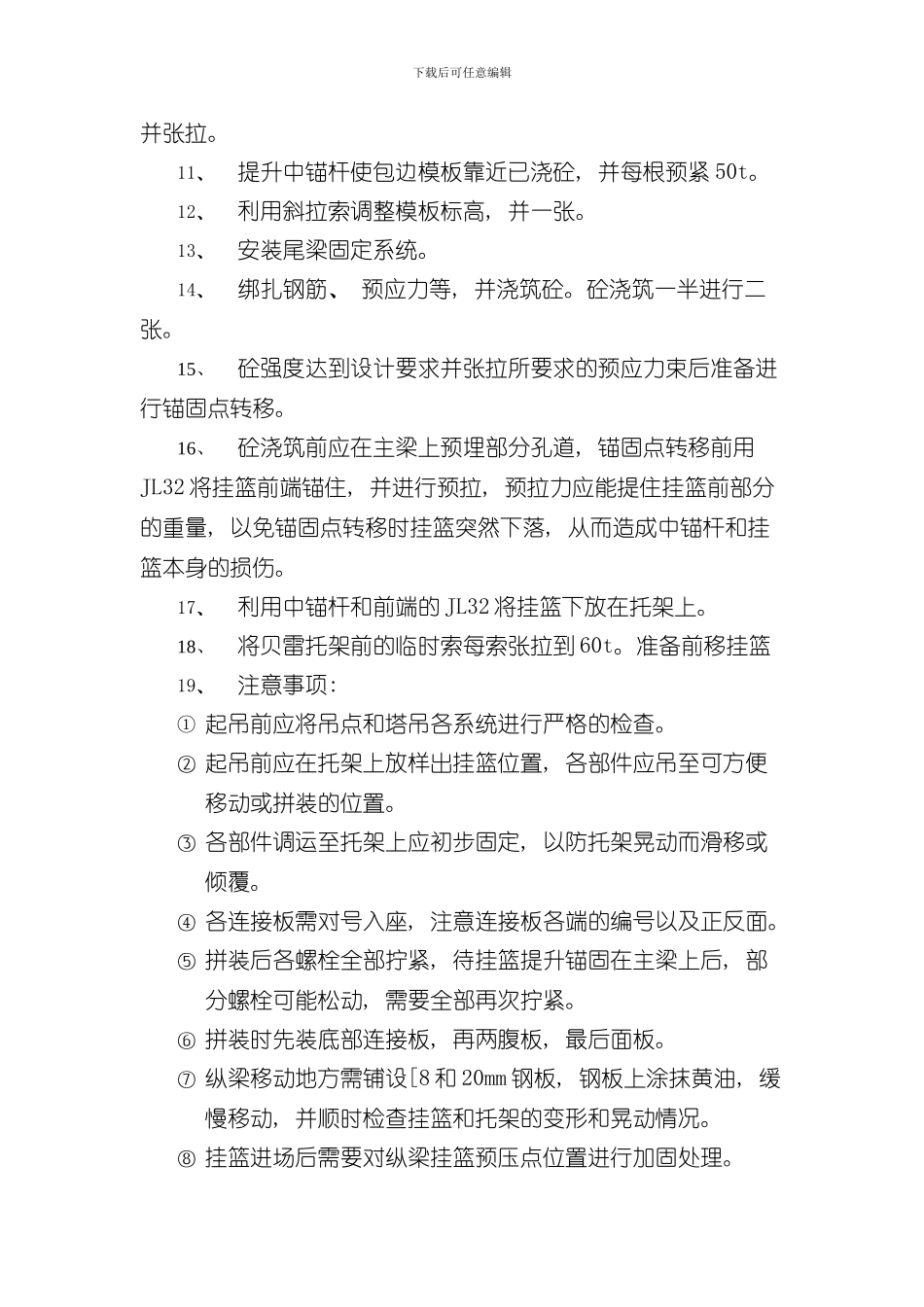

下载后可任意编辑挂篮操作手册一、挂篮使用流程图二、 挂篮设计与加工详见《牵索挂篮设计图》。挂篮纵梁分为三部分, C 型梁分为两部分, 前横梁和后横梁分为 2 部分, 横梁每侧各有 1.27m 长的连结头提前焊接在挂篮纵梁上的, C 型梁与纵梁的连接将在托架上操作。三、挂篮第一次使用挂篮第一次拼装在主梁托架上进行, 拼装的主要部件有纵梁第一二段、 前横梁和中横梁( C 型梁先不予拼装) 、 到挂篮的下落。1、挂篮起吊前应将贝雷托架前端的临时索每索预拉19.5t。下载后可任意编辑2、起吊顺序。由于起吊设备只考虑用 6024 型塔吊, 远离塔吊的第一节纵梁不能一次提吊到位, 需要在托架上平移。因此起吊顺序为: 远离塔吊的第二段纵梁→远离塔吊的第一段纵梁, 并平移到位→中横梁两节→前横梁两节→靠近塔吊处的两节纵梁。3、拼装顺序: 纵梁拼装→前横梁拼装→中横梁拼装→纵梁和横梁的连接部分。等挂篮提升锚固后拼装前横梁支架、 模板系统和防护系统。4、挂篮纵梁和横梁组装完成后, 应对挂篮的尺寸进行校核, 校核的内容有纵梁的直线度、 横梁的直线度、 纵梁和横梁的夹角、 纵梁间的对角长、 横梁间的对角长等等。若尺寸偏差超过了设计要求, 则必须进行调整, 直到满足设计要求。5、挂篮拼装后的, 即可将挂篮顶升到位, 顶升必须根据设计图纸要求焊接受力点, 单个挂篮采纳 8 台液压千斤顶进行顶升, 顶升分级进行, 顶升到一个高度后在挂篮纵梁下方垫塞型钢后再回油, 将千斤顶垫高后进行下次顶升, 直到顶升设计位置。顶升时必须有专人统一指挥, 各油泵操作手听从统一指挥, 若某一千斤顶或油泵出现问题不能正常工作时, 则应马上通知总指挥者, 总指挥者号令其它操作手停止操作, 待维修完好时方能统一顶升。6、挂篮顶升到位后, 首先要在纵梁下面垫实, 能够多塞几个点, 然后将中锚杆装上, 用手将螺帽拧紧即可。7、再对称安装斜拉索, 斜拉索安装后先不用张拉到一张索力, 能将挂篮吊离垫块即可。8、对称提升中锚杆, 使挂篮平稳脱离垫块, 并对称受力在主梁 0＃-1 上。9、检查挂篮各杆件的连接螺栓有无松动, 有松动即马上拧紧。10、安装模板系统、 安装防护平台、 拼装前横梁张拉桁架下载后可任意编辑并张拉。11、提升中锚杆使包边模板靠近已浇砼, 并每根预紧 50t。12、利用斜拉索调整模板标高, 并一张。13、安装尾梁固定系统。14、绑扎钢筋、 预应力等, 并浇筑砼。砼浇筑一半进行二张。15、砼强度...
