挂篮施工技术交底样本

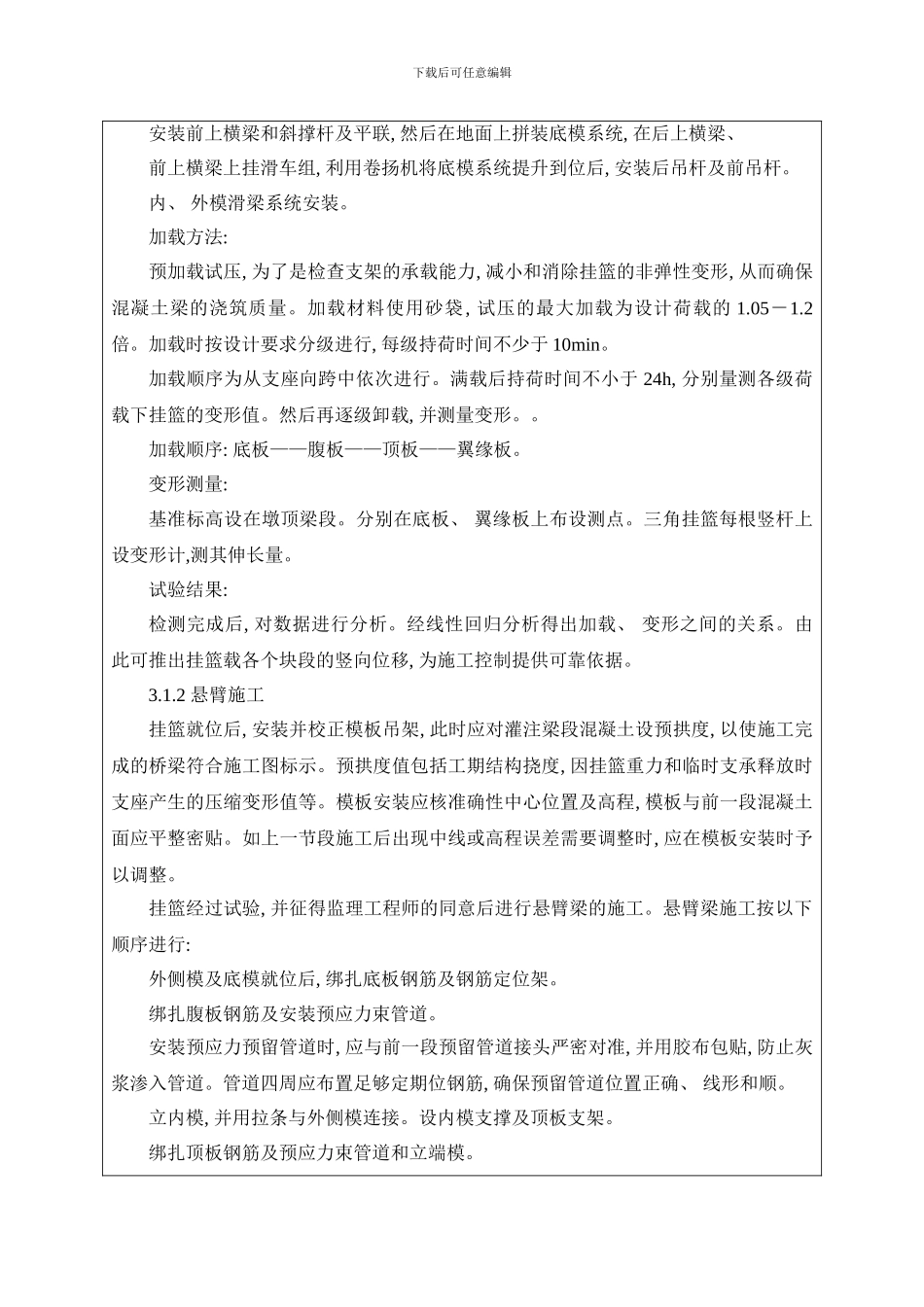

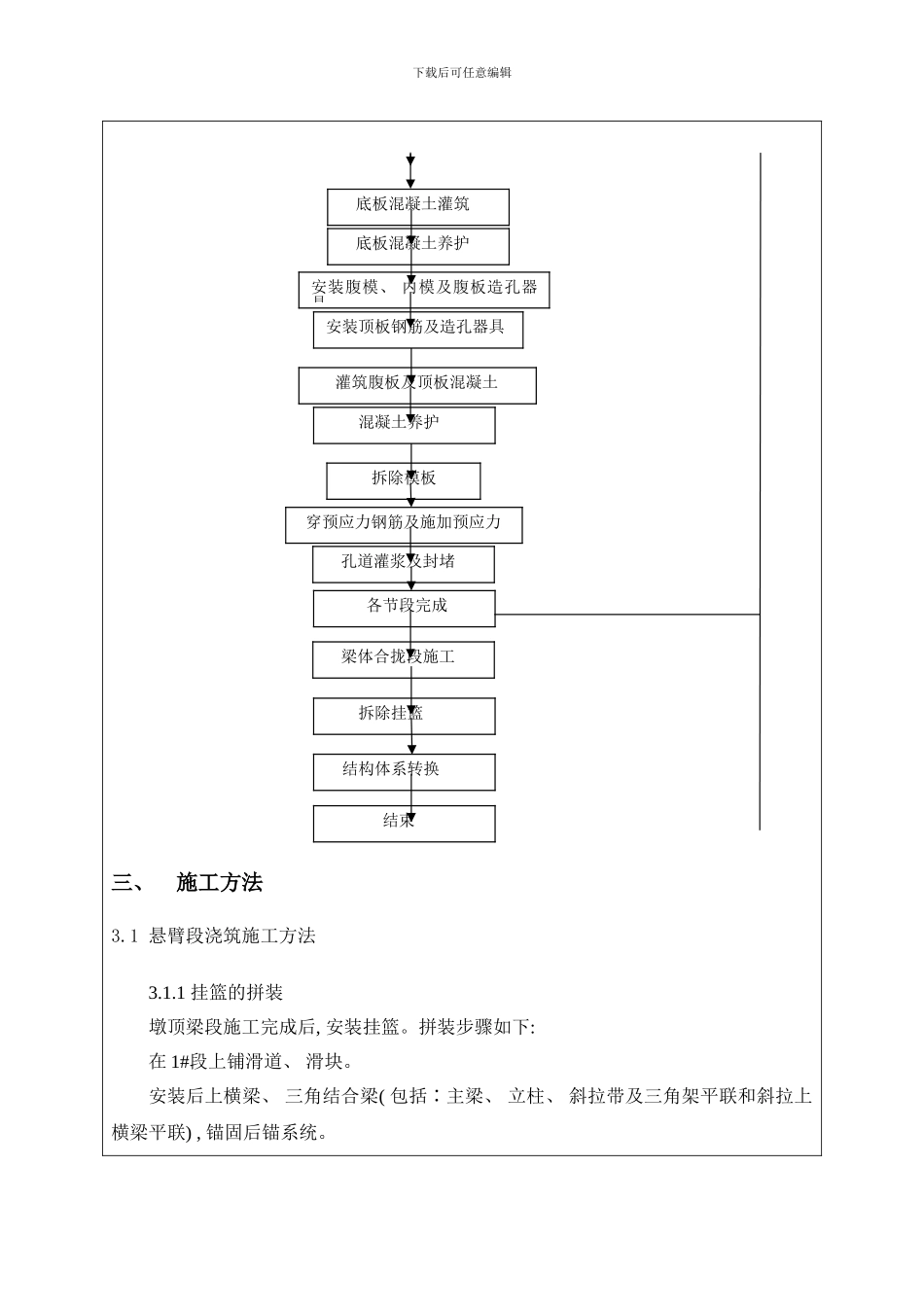

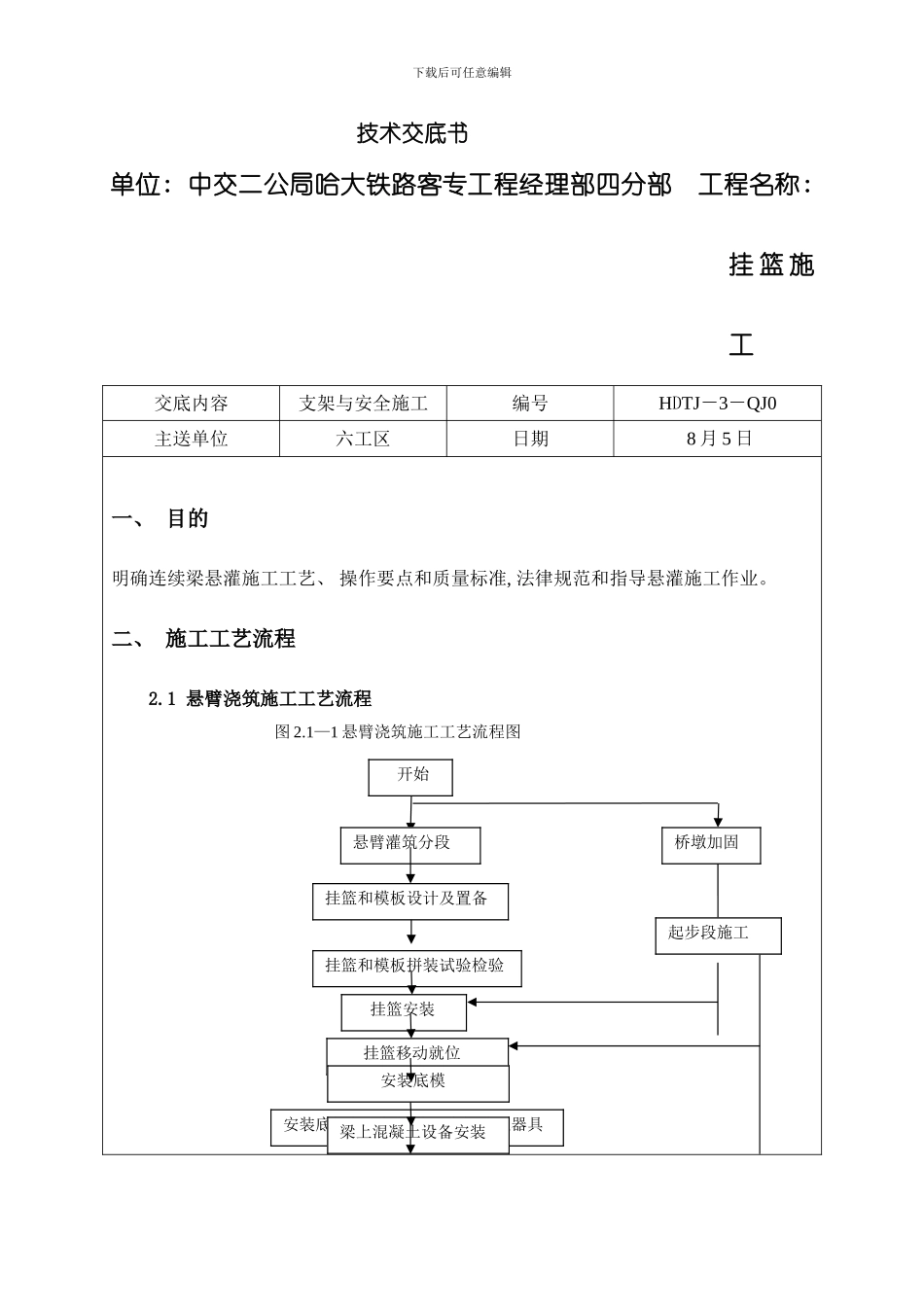

下载后可任意编辑技术交底书单位: 中交二公局哈大铁路客专工程经理部四分部 工程名称: 挂 篮 施工交底内容支架与安全施工编号HDTJ－3－QJ0主送单位六工区 日期 8 月 5 日一、 目的明确连续梁悬灌施工工艺、 操作要点和质量标准, 法律规范和指导悬灌施工作业。二、 施工工艺流程2.1 悬臂浇筑施工工艺流程图 2.1—1 悬臂浇筑施工工艺流程图 开始悬臂灌筑分段挂篮和模板设计及置备挂篮和模板拼装试验检验挂篮安装挂篮移动就位安装底模安装底板与腹板钢筋及底板造孔器具梁上混凝土设备安装桥墩加固起步段施工下载后可任意编辑三、 施工方法3.1 悬臂段浇筑施工方法3.1.1 挂篮的拼装墩顶梁段施工完成后, 安装挂篮。拼装步骤如下: 在 1#段上铺滑道、 滑块。安装后上横梁、 三角结合梁( 包括∶主梁、 立柱、 斜拉带及三角架平联和斜拉上横梁平联) , 锚固后锚系统。底板混凝土灌筑底板混凝土养护安装腹模、 内模及腹板造孔器具安装顶板钢筋及造孔器具灌筑腹板及顶板混凝土混凝土养护拆除模板穿预应力钢筋及施加预应力孔道灌浆及封堵各节段完成梁体合拢段施工拆除挂篮结构体系转换结束下载后可任意编辑安装前上横梁和斜撑杆及平联, 然后在地面上拼装底模系统, 在后上横梁、 前上横梁上挂滑车组, 利用卷扬机将底模系统提升到位后, 安装后吊杆及前吊杆。内、 外模滑梁系统安装。加载方法: 预加载试压, 为了是检查支架的承载能力, 减小和消除挂篮的非弹性变形, 从而确保混凝土梁的浇筑质量。加载材料使用砂袋, 试压的最大加载为设计荷载的 1.05－1.2倍。加载时按设计要求分级进行, 每级持荷时间不少于 10min。加载顺序为从支座向跨中依次进行。满载后持荷时间不小于 24h, 分别量测各级荷载下挂篮的变形值。然后再逐级卸载, 并测量变形。。加载顺序: 底板——腹板——顶板——翼缘板。变形测量: 基准标高设在墩顶梁段。分别在底板、 翼缘板上布设测点。三角挂篮每根竖杆上设变形计,测其伸长量。试验结果: 检测完成后, 对数据进行分析。经线性回归分析得出加载、 变形之间的关系。由此可推出挂篮载各个块段的竖向位移, 为施工控制提供可靠依据。3.1.2 悬臂施工挂篮就位后, 安装并校正模板吊架, 此时应对灌注梁段混凝土设预拱度, 以使施工完成的桥梁符合施工图标示。预拱度值包括工期结构挠度, 因挂篮重力和临时支承释放时支座产生的压缩变形值等。模板安装应核准确性中心位置及高程, 模板与前一段...
