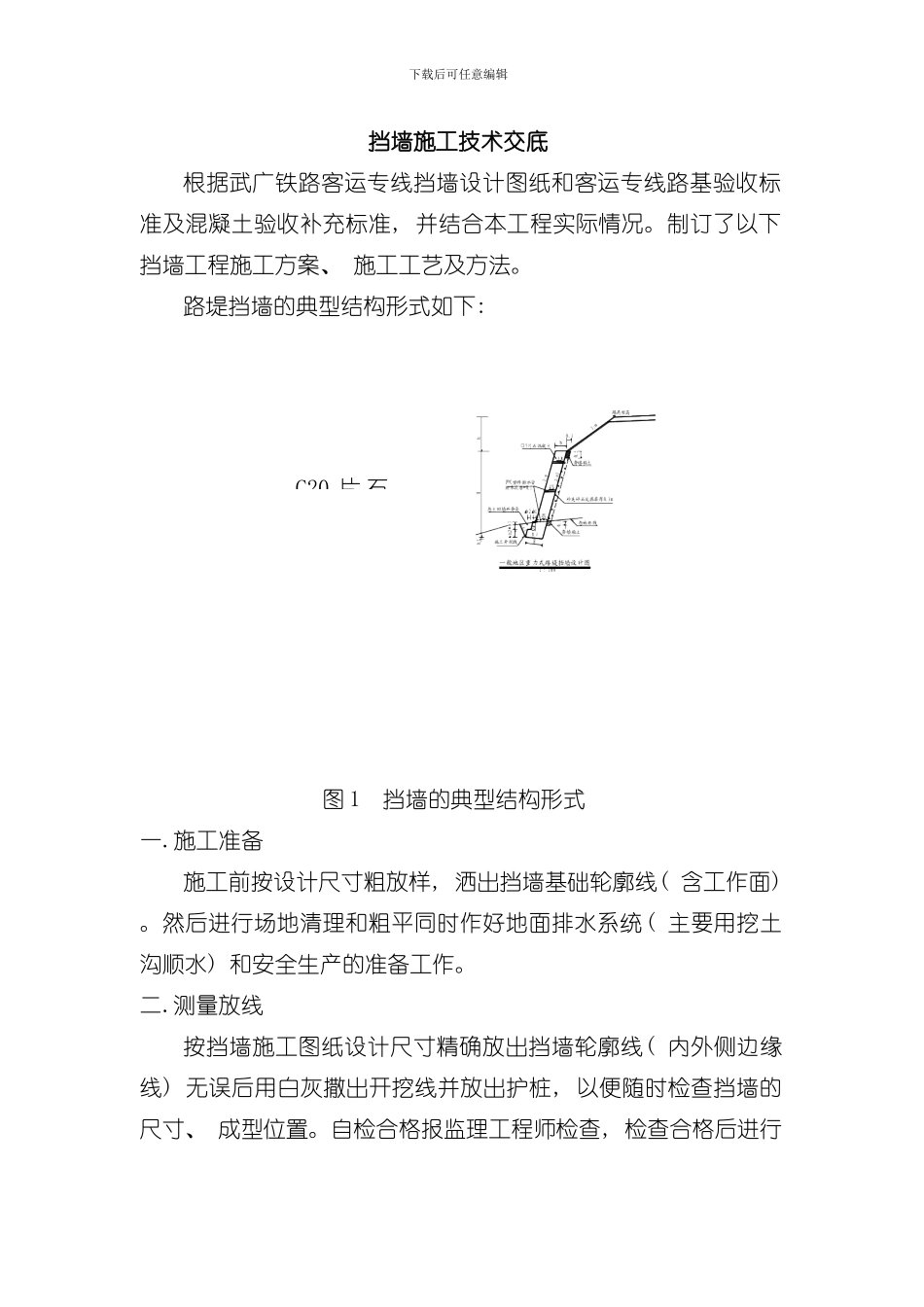

下载后可任意编辑挡墙施工技术交底根据武广铁路客运专线挡墙设计图纸和客运专线路基验收标准及混凝土验收补充标准, 并结合本工程实际情况。制订了以下挡墙工程施工方案、 施工工艺及方法。路堤挡墙的典型结构形式如下: 图 1 挡墙的典型结构形式一.施工准备施工前按设计尺寸粗放样, 洒出挡墙基础轮廓线( 含工作面) 。然后进行场地清理和粗平同时作好地面排水系统( 主要用挖土沟顺水) 和安全生产的准备工作。二.测量放线按挡墙施工图纸设计尺寸精确放出挡墙轮廓线( 内外侧边缘线) 无误后用白灰撒出开挖线并放出护桩, 以便随时检查挡墙的尺寸、 成型位置。自检合格报监理工程师检查, 检查合格后进行C20 片 石下载后可任意编辑开挖。三.施工方法1.挡墙基础采纳人工配合机械进行开挖。基坑开挖至距设计基底标高 0.3m 时, 采纳人工开挖、 清底, 确保基底原状土不被扰动。2.墙趾( 基础) 与墙身混凝土分次立模浇注施工。四.基础施工基础施工视现场和设计规定。采纳分段开挖、 分段立模浇注的方法进行施工。挡墙在路基填筑前进行施工, 填土面与墙体顶面高差不得超过 1.0m。1.基础开挖基础开挖至设计标高后, 进行地质核查, 并进行地基承载力试验。如满足设计要求, 则报监理工程师到场确认。检查合格后, 立即进行基础施工。基坑不能长期暴露, 防止被雨水浸泡坍塌和降低承载力。如承载力不满足设计要求, 则按规定程序上报监理、 设计、 业主单位进行变更设计处理。2.基础混凝土施工基础采纳组合钢模板立模, 应分层水平均匀浇注, 一次连续浇注完毕。片石掺入量为 15～２ 0％, 片石质量应符合设计及法律规范要求, 砼采纳拌合站集中拌合, 混凝土罐车运输, 人工配合入模。插入式振捣器振捣密实。接茬面布设接茬石, 片石露出5～10cm, 间距均匀, 以便和墙身结合。3.回填挡墙基础施工完毕, 混凝土强度达到设计强度的 70%, 并经监理工程师检验合格后时进行回填。墙前基坑, 非浸水地段用原下载后可任意编辑土回填, 夯实紧密; 浸水地段用 M7.5 浆砌片石回填, 并将回填面做成向外倾斜不小于 4%的横向流水坡, 以免积水软化地基。五.墙身砼施工1.接缝处理墙身与基础的砼结合面, 要按法律规范和设计规定进行。将基础面混凝土凿毛, 将松散部分的砼及浮浆凿除, 并用水清洗洁净, 保证接缝严密。2.墙身立模墙身立模采纳定型大钢模拼装。模板固定采纳钢管围楞。内侧模板设斜支撑, 确保模形不变形、 位移。模板在每...
