摄影测量系统制作产品流程样本

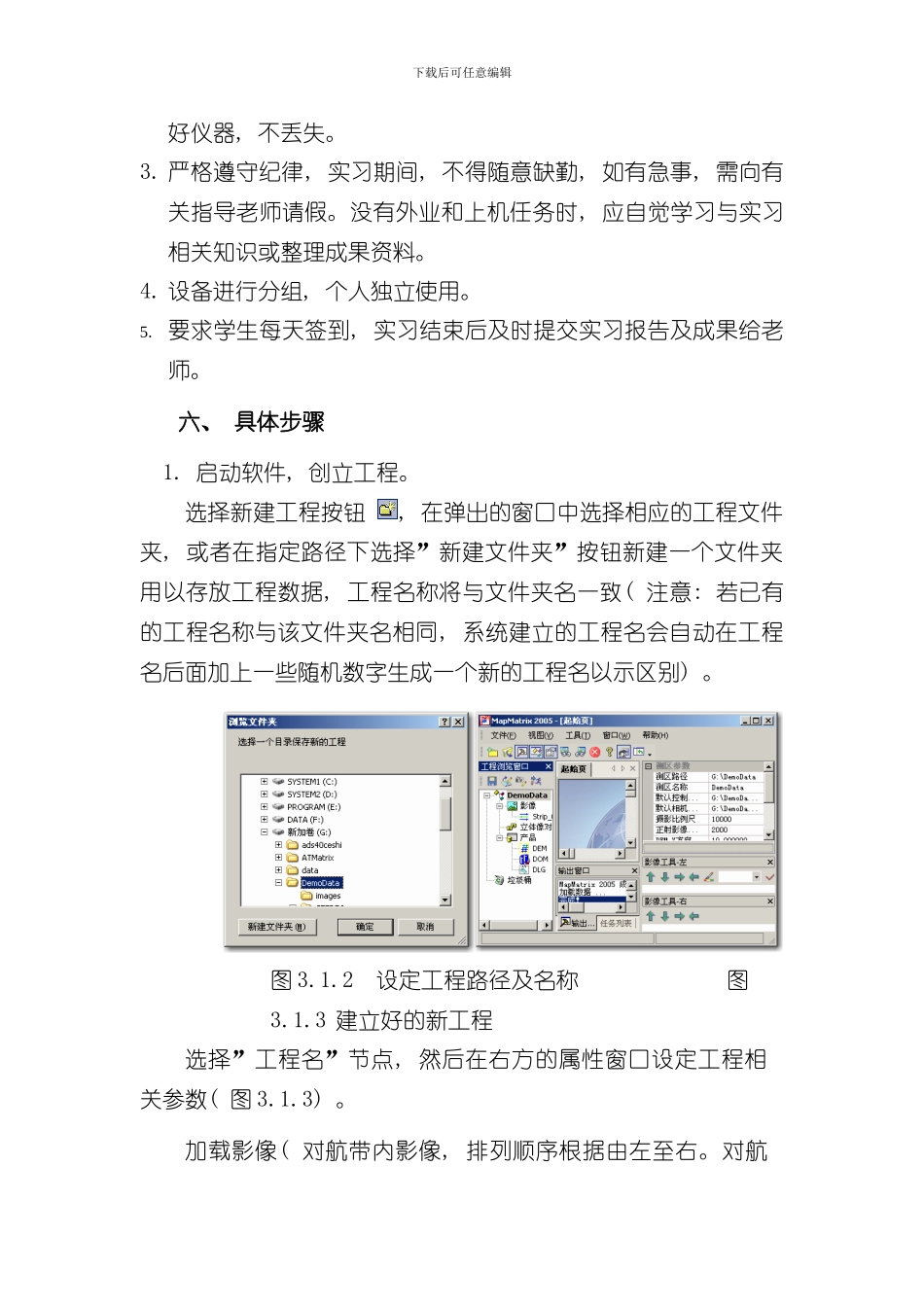

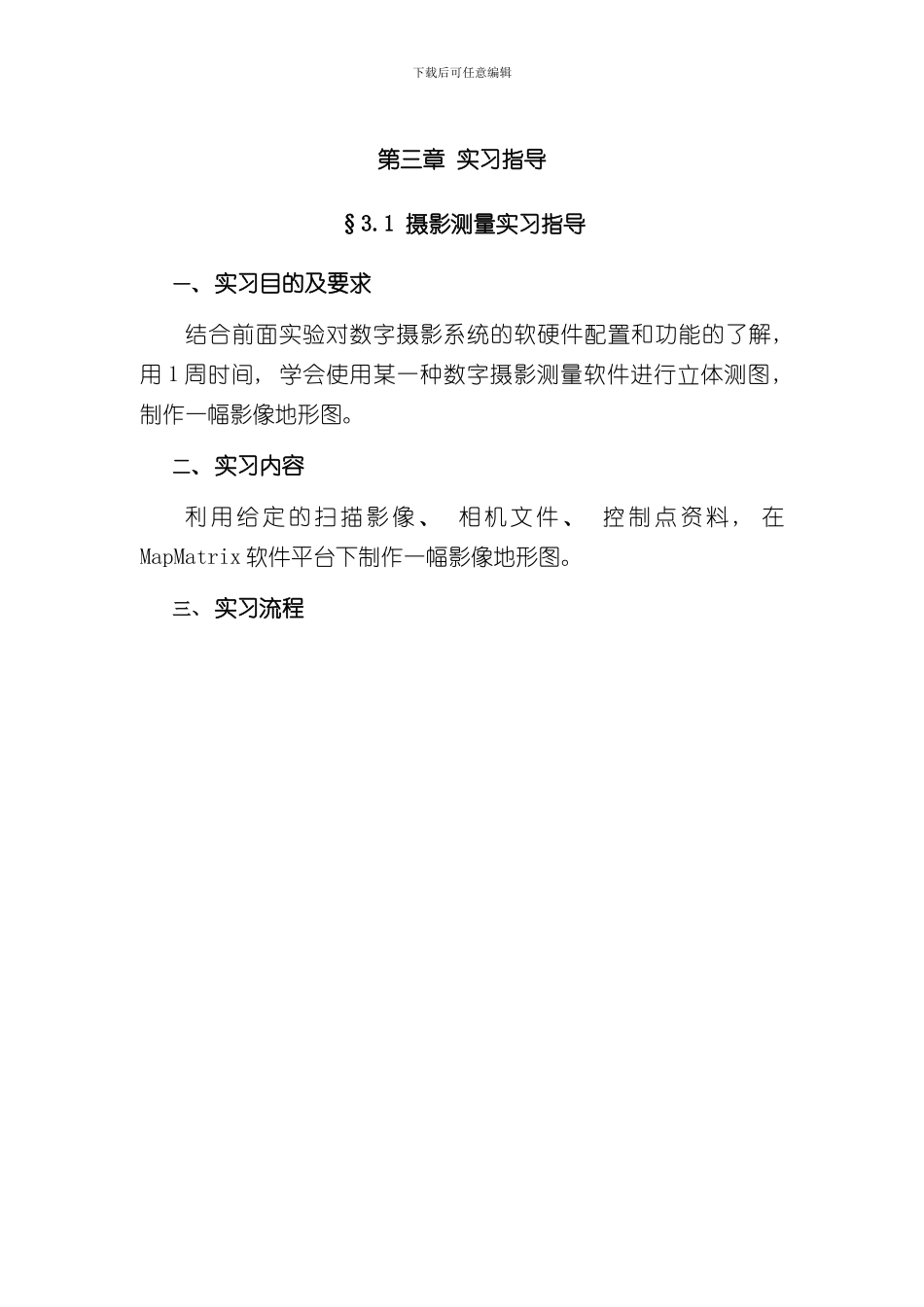

下载后可任意编辑第三章 实习指导§3.1 摄影测量实习指导一、 实习目的及要求结合前面实验对数字摄影系统的软硬件配置和功能的了解, 用 1 周时间, 学会使用某一种数字摄影测量软件进行立体测图, 制作一幅影像地形图。二、 实习内容利 用 给 定 的 扫 描 影 像 、 相 机 文 件 、 控 制 点 资 料 , 在MapMatrix 软件平台下制作一幅影像地形图。三、 实习流程下载后可任意编辑图 3.1.1 MapMatrix 生产流程图四、 实习预习要求要求预习《摄影测量学》教材中有关章节内容, 并要求查阅资料了解相关软件的使用说明。五、 实习注意事项为了使实习顺利有序地进行。要求参加实习地学生做到以下几点: 1. 思想上高度重视, 维护学术的科学、 严谨、 真实性, 保证质量, 仔细总结。2. 安全第一。保证人身安全, 爱护仪器设备, 按规程操作, 保护下载后可任意编辑好仪器, 不丢失。3. 严格遵守纪律, 实习期间, 不得随意缺勤, 如有急事, 需向有关指导老师请假。没有外业和上机任务时, 应自觉学习与实习相关知识或整理成果资料。4. 设备进行分组, 个人独立使用。5. 要求学生每天签到, 实习结束后及时提交实习报告及成果给老师。六、 具体步骤1. 启动软件, 创立工程。选择新建工程按钮 , 在弹出的窗口中选择相应的工程文件夹, 或者在指定路径下选择”新建文件夹”按钮新建一个文件夹用以存放工程数据, 工程名称将与文件夹名一致( 注意: 若已有的工程名称与该文件夹名相同, 系统建立的工程名会自动在工程名后面加上一些随机数字生成一个新的工程名以示区别) 。图 3.1.2 设定工程路径及名称图3.1.3 建立好的新工程选择”工程名”节点, 然后在右方的属性窗口设定工程相关参数( 图 3.1.3) 。加载影像( 对航带内影像, 排列顺序根据由左至右。对航下载后可任意编辑带间影像则由上而下排列) , 选择”影像”节点, 点击鼠标右键, 在弹出的右键菜单中选择”新建航带”菜单项, 可新建航带。在”航带”节点点击鼠标右键, 在弹出的右键菜单中选择”添加影像”菜单项, 可加载影像。1. 加载影像。 新建航带 添加影像到航带中图 3.1.41.1 添加影像时, 弹出如下对话框, 可选择相应的路径下多张影像添加到当前选定的航带中。当前支持影像格式主要为标准 TIF 格式*.tif、 VirtuoZo 原始影像格式*.vz。下载后可任意编辑图 3.1.5 添加影像1.2 添加完成后, 若顺序不对, 可对影像作顺...
