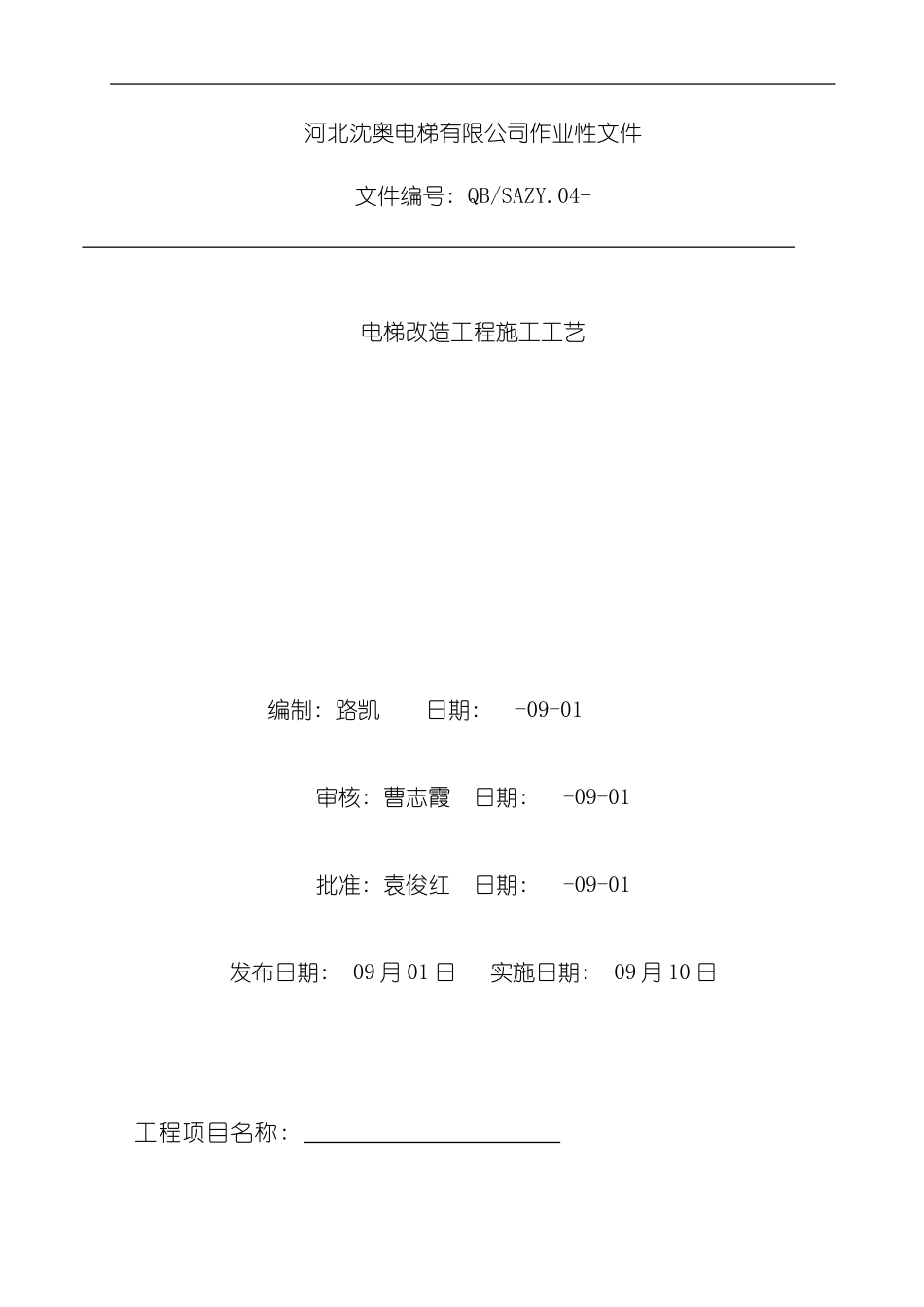

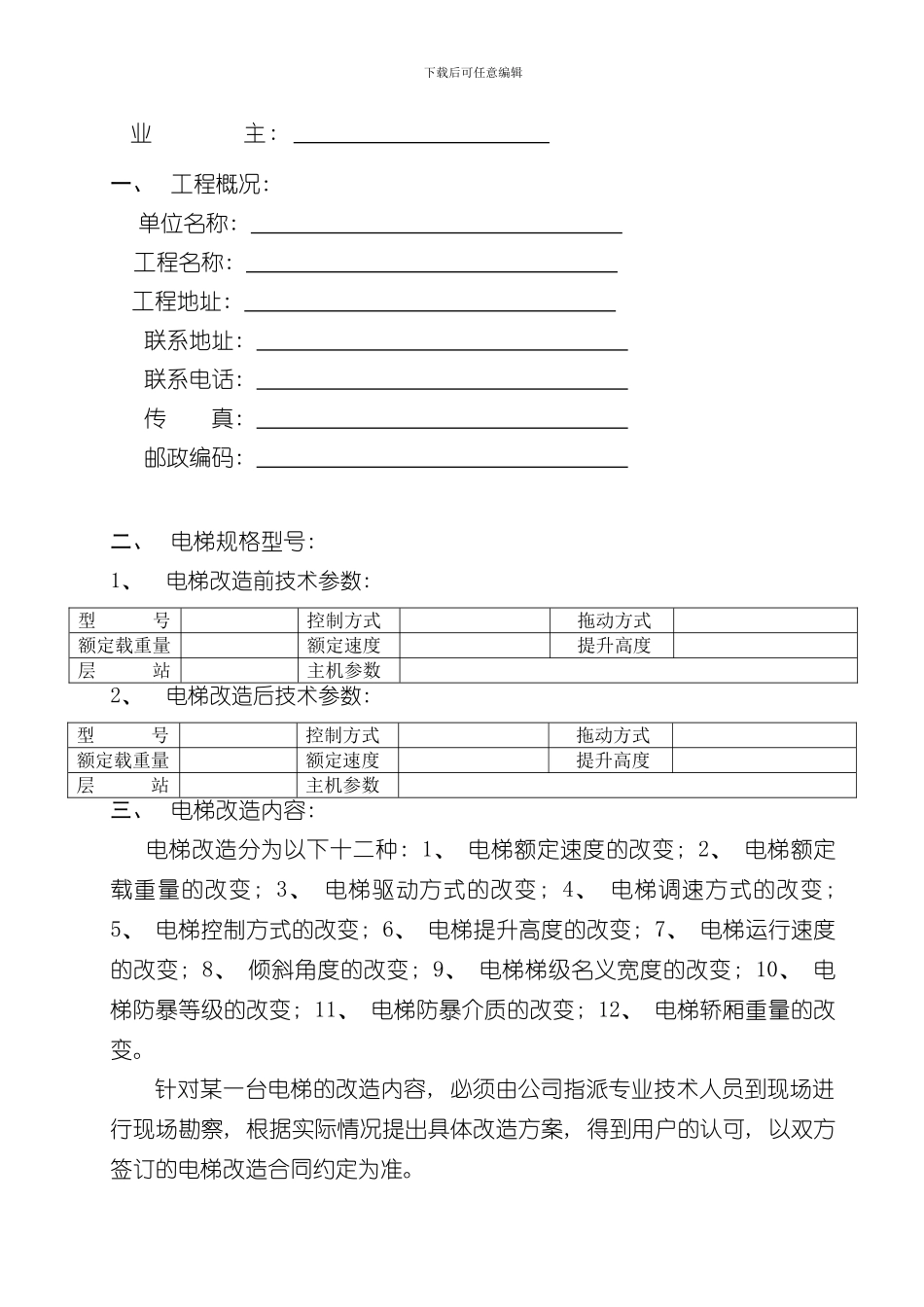

河北沈奥电梯有限公司作业性文件文件编号: QB/SAZY.04- 电梯改造工程施工工艺编制: 路凯 日期: -09-01审核: 曹志霞 日期: -09-01批准: 袁俊红 日期: -09-01发布日期: 09 月 01 日 实施日期: 09 月 10 日工程项目名称: 下载后可任意编辑业 主: 一、 工程概况: 单位名称: 工程名称: 工程地址: 联系地址: 联系电话: 传 真: 邮政编码: 二、 电梯规格型号: 1、电梯改造前技术参数: 型 号控制方式拖动方式额定载重量额定速度提升高度层 站主机参数2、电梯改造后技术参数: 型 号控制方式拖动方式额定载重量额定速度提升高度层 站主机参数三、 电梯改造内容: 电梯改造分为以下十二种: 1、 电梯额定速度的改变; 2、 电梯额定载重量的改变; 3、 电梯驱动方式的改变; 4、 电梯调速方式的改变; 5、 电梯控制方式的改变; 6、 电梯提升高度的改变; 7、 电梯运行速度的改变; 8、 倾斜角度的改变; 9、 电梯梯级名义宽度的改变; 10、 电梯防暴等级的改变; 11、 电梯防暴介质的改变; 12、 电梯轿厢重量的改变。针对某一台电梯的改造内容, 必须由公司指派专业技术人员到现场进行现场勘察, 根据实际情况提出具体改造方案, 得到用户的认可, 以双方签订的电梯改造合同约定为准。下载后可任意编辑四、 电梯改造方案设计: 公司技术人员根据双方所签订的电梯改造合同的约定内容进行电梯改造方案设计和计算, 确定的电梯技术参数既符合双方合同约定又满足国家关于电梯行业的技术标准、 法律和法规要求, 选用的电梯部件要符合国家标准要求。具体计算如下: （一）、 垂直电梯设计计算书: 例如; 原参数: Q=1000kg V=1.75m/s Hmax=48m K 平=0.47 Vi=2.01m/s 曳引比: 1: 1 曳引包角: a=157。1. 曳引电动机功率计算.N=QV( 1-K 平) /102ηN=1000×1.75×( 1-0.47) /10.2×0.6 N=15( kw) 注: K 平: 平衡系数η: 电梯机械传动总功率, 一般曳引比为 1: 1 的电梯 η 取 0.5~0.6。2. 曳引机选型与曳引转速限值计算。( 1) : n1, =60Vi/ЛD1 =60 ×1.75× 55/3.14 ×0.62 ×2 =1523.7( r/min) n1, —电动机变频调定( 额定) 转速V—电梯额定速度i—曳引机减速比D1—曳引轮节径 ( 2) : n1, ≤60×1.05×V×i/Л×D1n1, ≤60×1.05×1.75×55/3.14×0.62×2n1, ≤1599.9(r/min)即为电动机变频调定转速限值3. 曳引条件计算下载后可任意编辑（1）125%额...
