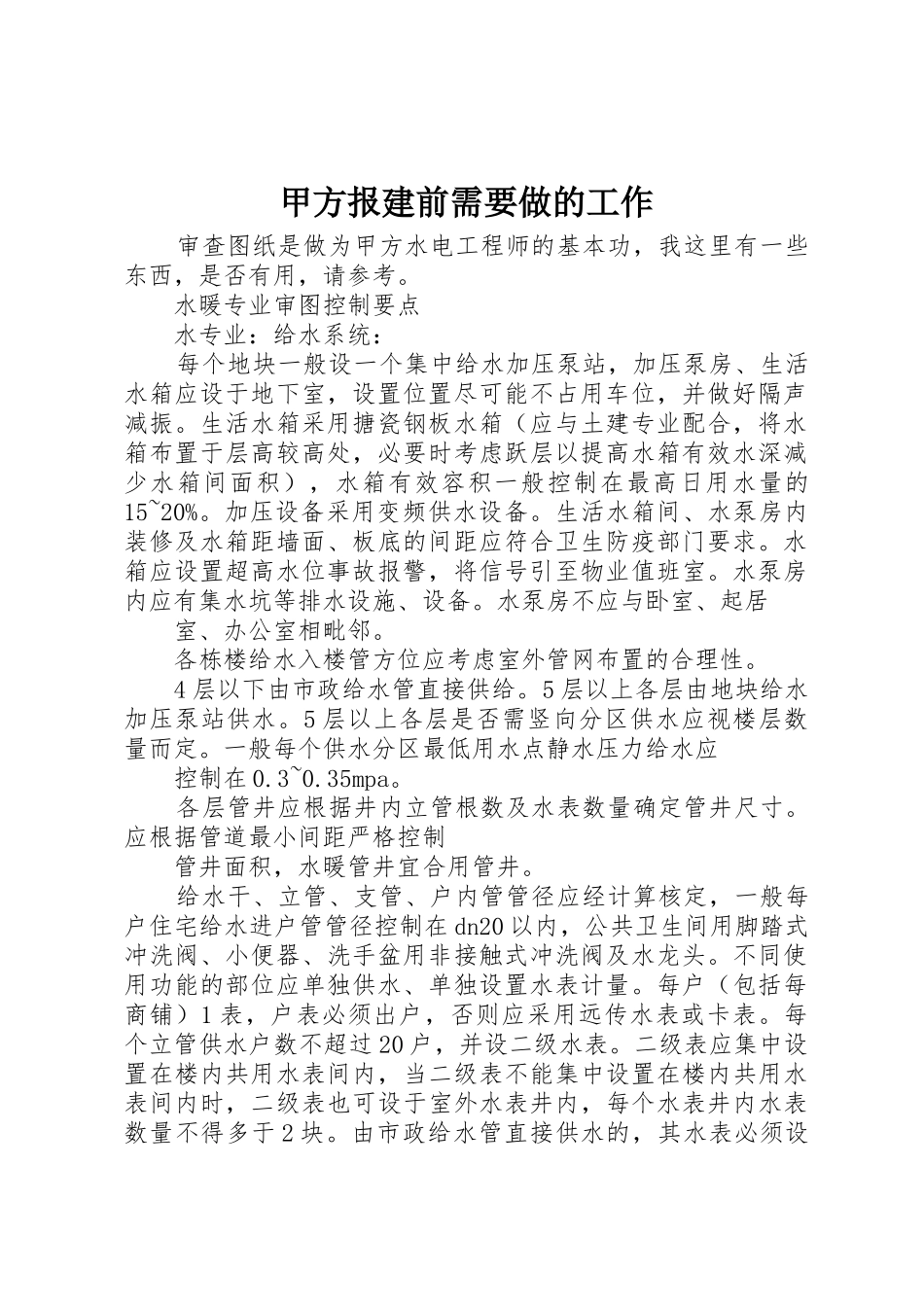

甲方报建前需要做的工作 审查图纸是做为甲方水电工程师的基本功,我这里有一些东西,是否有用,请参考。 水暖专业审图控制要点 水专业:给水系统: 每个地块一般设一个集中给水加压泵站,加压泵房、生活水箱应设于地下室,设置位置尽可能不占用车位,并做好隔声减振。生活水箱采用搪瓷钢板水箱(应与土建专业配合,将水箱布置于层高较高处,必要时考虑跃层以提高水箱有效水深减少水箱间面积),水箱有效容积一般控制在最高日用水量的15~20%。加压设备采用变频供水设备。生活水箱间、水泵房内装修及水箱距墙面、板底的间距应符合卫生防疫部门要求。水箱应设置超高水位事故报警,将信号引至物业值班室。水泵房内应有集水坑等排水设施、设备。水泵房不应与卧室、起居 室、办公室相毗邻。 各栋楼给水入楼管方位应考虑室外管网布置的合理性。 4 层以下由市政给水管直接供给。5 层以上各层由地块给水加压泵站供水。5 层以上各层是否需竖向分区供水应视楼层数量而定。一般每个供水分区最低用水点静水压力给水应 控制在 0.3~0.35mpa。 各层管井应根据井内立管根数及水表数量确定管井尺寸。应根据管道最小间距严格控制 管井面积,水暖管井宜合用管井。 给水干、立管、支管、户内管管径应经计算核定,一般每户住宅给水进户管管径控制在 dn20 以内,公共卫生间用脚踏式冲洗阀、小便器、洗手盆用非接触式冲洗阀及水龙头。不同使用功能的部位应单独供水、单独设置水表计量。每户(包括每商铺)1 表,户表必须出户,否则应采用远传水表或卡表。每个立管供水户数不超过 20 户,并设二级水表。二级表应集中设置在楼内共用水表间内,当二级表不能集中设置在楼内共用水表间内时,二级表也可设于室外水表井内,每个水表井内水表数量不得多于 2 块。由市政给水管直接供水的,其水表必须设在室外水表井内。 生活贮水箱、消防水池不得共用给水引入管。生活贮水箱引入管应在室外加水表。 每个地块从大市政引两根给水管。该两根给水管需从不同方向道路上引入,管径一般为 dn200。 室内给水管材。埋入垫层内的冷水管用 ppr 管 s4 系列,热水管用 ppr 管 s3.2 系列。其他给水管采用钢塑复合管。不得用镀锌钢管。 室内给水管材。dn≥75 用给水铸铁管,dn≤50 用钢塑复合管。 卫生防疫站要求: 生活贮水箱及附件应为玻璃钢、搪瓷钢板、不锈钢板等对水质无不良影响且经久耐用的材料。水箱间水泵间卫生条件良好,其墙壁、地面应贴白色瓷砖...
