大工20春《电力系统继电保护实验》实验报告

大工20春《电力系统继电保护实验》实验报告_第1页
1/17
大工20春《电力系统继电保护实验》实验报告_第2页
2/17
大工20春《电力系统继电保护实验》实验报告_第3页
3/17

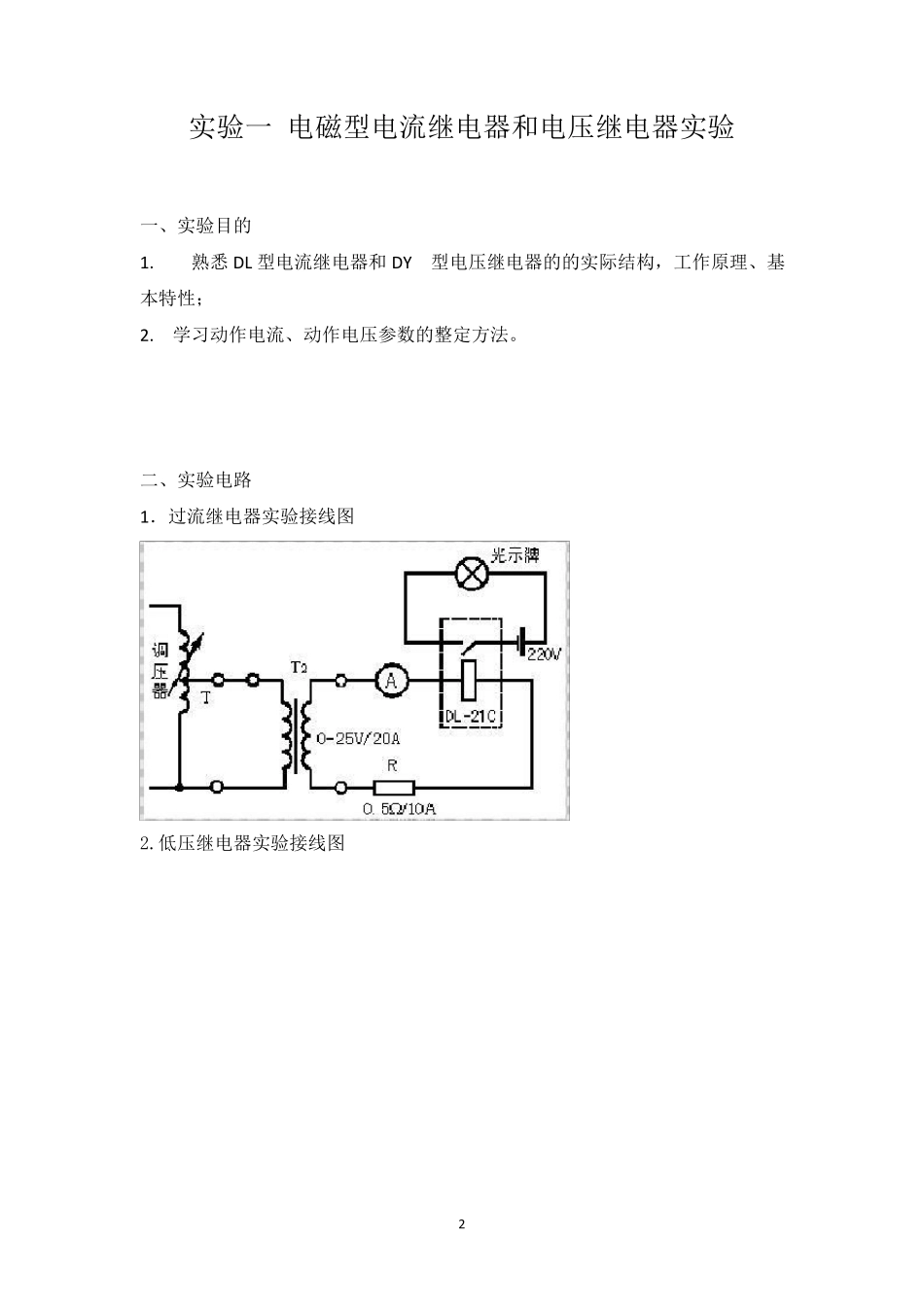

网络高等教育 《电力系统继电保护》实验报告 学习中心: 学习中心 层 次: 专升本 专 业: 电气工程及其自动化 年 级: 2018 年 秋 季 学 号: 学生姓名: 2 实验一 电磁型电流继电器和电压继电器实验 一、实验目的 1. 熟悉 DL 型电流继电器和DY 型电压继电器的的实际结构,工作原理、基本特性; 2. 学习动作电流、动作电压参数的整定方法。 二、实验电路 1.过流继电器实验接线图 2.低压继电器实验接线图 3 三、预习题 1. 过流继电器线圈采用_串联_接法时,电流动作值可由转动刻度盘上的指针所对应的电流值读出;低压继电器线圈采用_并联_接法时,电压动作值可由转动刻度盘上的指针所对应的电压值读出。(串联,并联) 2. 动作电流(压),返回电流(压)和返回系数的定义是什么? 答:在电压继电器或中间继电器的线圈上,从 0 逐步升压,到继电器动作,这个电压是动作电压;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. ;继电器动作后再逐步降低电压,到继电器动作返回, 这个电压是返回电压. 返回电流与启动电流的比值称为继电器的返回系数。 四、实验内容 1.电流继电器的动作电流和返回电流测试 表一 过流继电器实验结果记录表 整定电流 I(安) 2.7A 线圈接线方式为: 串联 5.4A 线圈接线方式为:串联 测试序号 1 2 3 1 2 3 实测起动电流 Idj 2.66 2.78 2.69 5.41 5.42 5.44 实测返回电流 Ifj 2.31 2.4 2.37 4.63 4.62 4.63 返回系数 Kf 0.86 0.85 0.87 0.83 0.84 0.82 起动电流与整定电流误差% 0.01 0.01 0.01 0.07 0.08 0.09 4 2.低压继电器的动作电压和返回电压测试 表二 低压继电器实验结果记录表 整定电压U(伏) 24V 线圈接线方式为:串联 48V 线圈接线方式为:串联 测试序号 1 2 3 1 2 3 实测起动电压Udj 23.1 23.2 23.1 46.1 46.6 46.3 实测返回电压Ufj 28.7 28.8 28.9 58.1 57.9 58 返回系数Kf 1.23 1.25 1.26 1.25 1.25 1.26 起动电压与整定电压误差% 0.03 0.03 0.03 0.03 0.03 0.04 五、实验仪器设备 设备名称 使 用 仪 器 名 称 控制屏 PTK-1 EPL-20A 变压器及单相可调电源 EPL-04 继电器(一)-DL-21C 电流继电器 EPL-05 继电器(二)-DY-28C 电压继电器 EPL-11 交流电压表 EPL-11 交流电流表 EPL-11 直流电源及母线 EPL-13 光示牌 六...
