天正建筑CAD系列软件简介

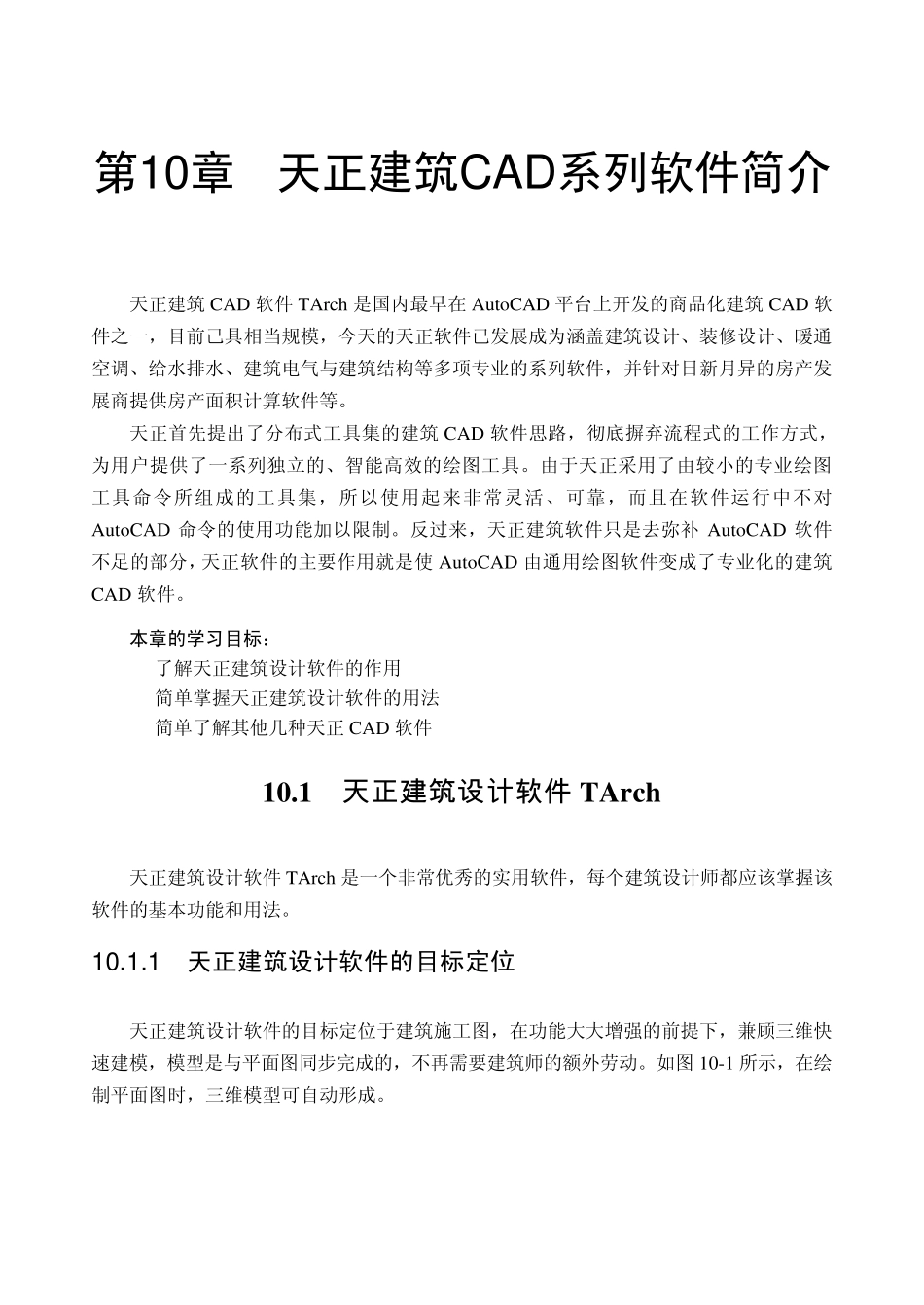

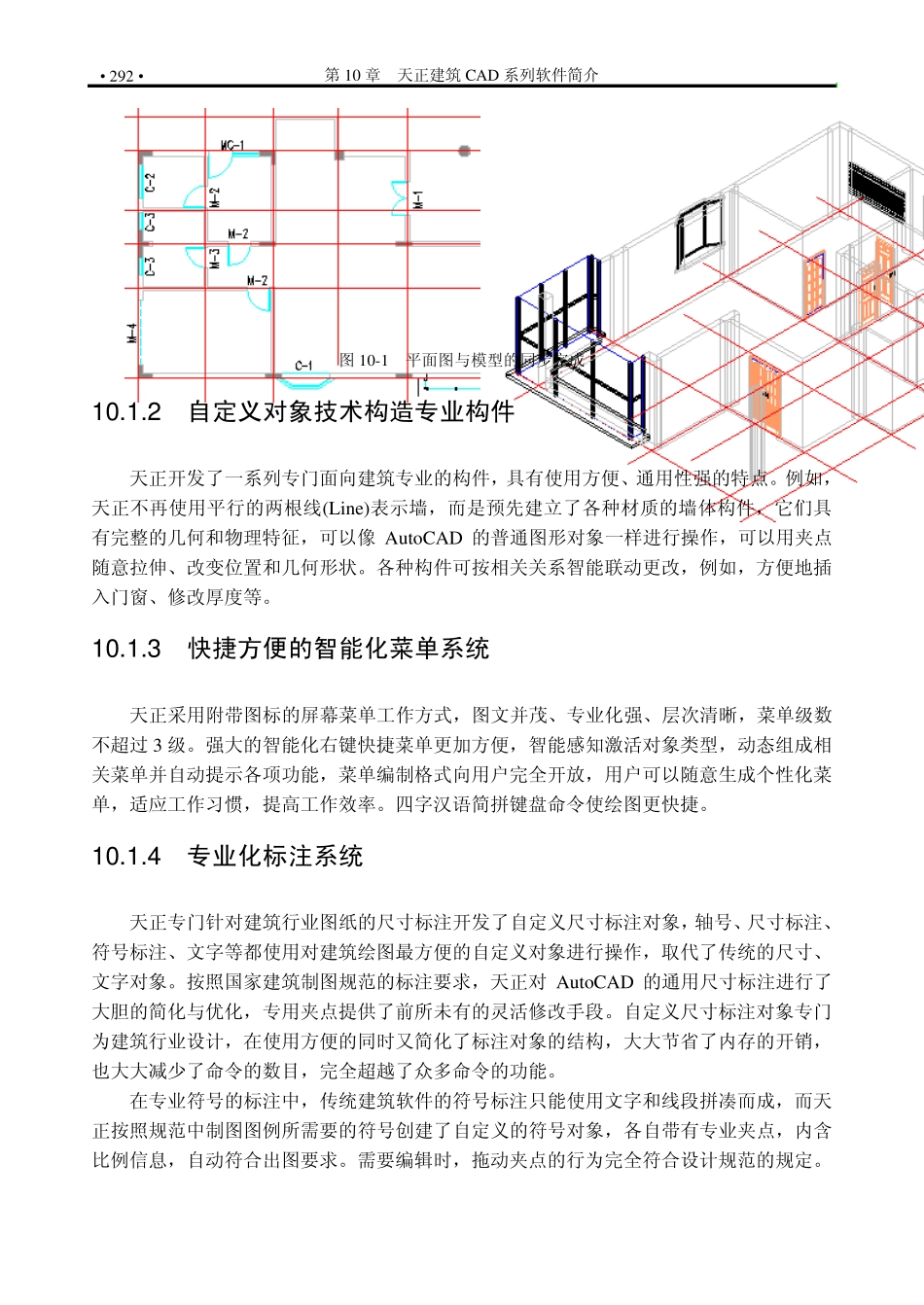

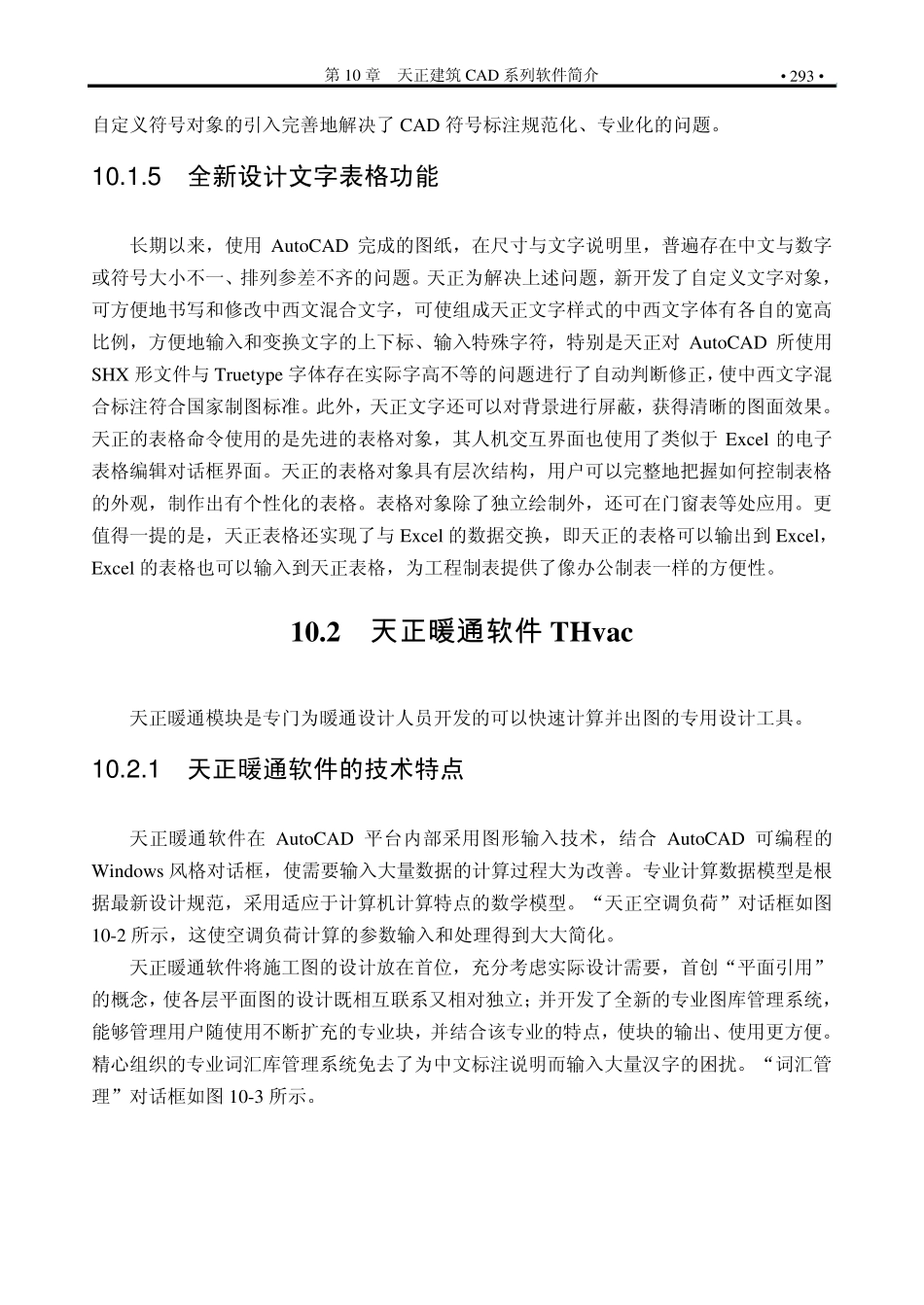

第10章 天正建筑CAD系列软件简介 天正建筑CAD 软件TArch 是国内最早在Au toCAD 平台上开发的商品化建筑CAD 软件之一，目前己具相当规模，今天的天正软件已发展成为涵盖建筑设计、装修设计、暖通空调、给水排水、建筑电气与建筑结构等多项专业的系列软件，并针对日新月异的房产发展商提供房产面积计算软件等。 天正首先提出了分布式工具集的建筑CAD 软件思路，彻底摒弃流程式的工作方式，为用户提供了一系列独立的、智能高效的绘图工具。由于天正采用了由较小的专业绘图工具命令所组成的工具集，所以使用起来非常灵活、可靠，而且在软件运行中不对Au toCAD 命令的使用功能加以限制。反过来，天正建筑软件只是去弥补 Au toCAD 软件不足的部分，天正软件的主要作用就是使 Au toCAD 由通用绘图软件变成了专业化的建筑CAD 软件。 本章的学习目标： 了解天正建筑设计软件的作用 简单掌握天正建筑设计软件的用法 简单了解其他几种天正CAD 软件 10.1 天 正 建 筑 设 计 软 件 TArch 天正建筑设计软件TArch 是一个非常优秀的实用软件，每个建筑设计师都应该掌握该软件的基本功能和用法。 10.1.1 天正建筑设计软件的目标定位 天正建筑设计软件的目标定位于建筑施工图，在功能大大增强的前提下，兼顾三维快速建模，模型是与平面图同步完成的，不再需要建筑师的额外劳动。如图 10-1 所示，在绘制平面图时，三维模型可自动形成。 第10 章 天正建筑CAD 系列软件简介 • 292 • 图10-1 平面图与模型的同步完成 1 0 .1 .2 自定义对象技术构造专业构件 天正开发了一系列专门面向建筑专业的构件，具有使用方便、通用性强的特点。例如，天正不再使用平行的两根线(Line)表示墙，而是预先建立了各种材质的墙体构件，它们具有完整的几何和物理特征，可以像 Au toCAD 的普通图形对象一样进行操作，可以用夹点随意拉伸、改变位置和几何形状。各种构件可按相关关系智能联动更改，例如，方便地插入门窗、修改厚度等。 1 0 .1 .3 快捷方便的智能化菜单系统 天正采用附带图标的屏幕菜单工作方式，图文并茂、专业化强、层次清晰，菜单级数不超过 3 级。强大的智能化右键快捷菜单更加方便，智能感知激活对象类型，动态组成相关菜单并自动提示各项功能，菜单编制格式向用户完全开放，用户可以随意生成个性化菜单，适应工作习惯，提高工作效率。四字汉语简拼键盘命令使绘图更快捷。 1 0 .1 .4 专业化标注系...
