天线制作大全

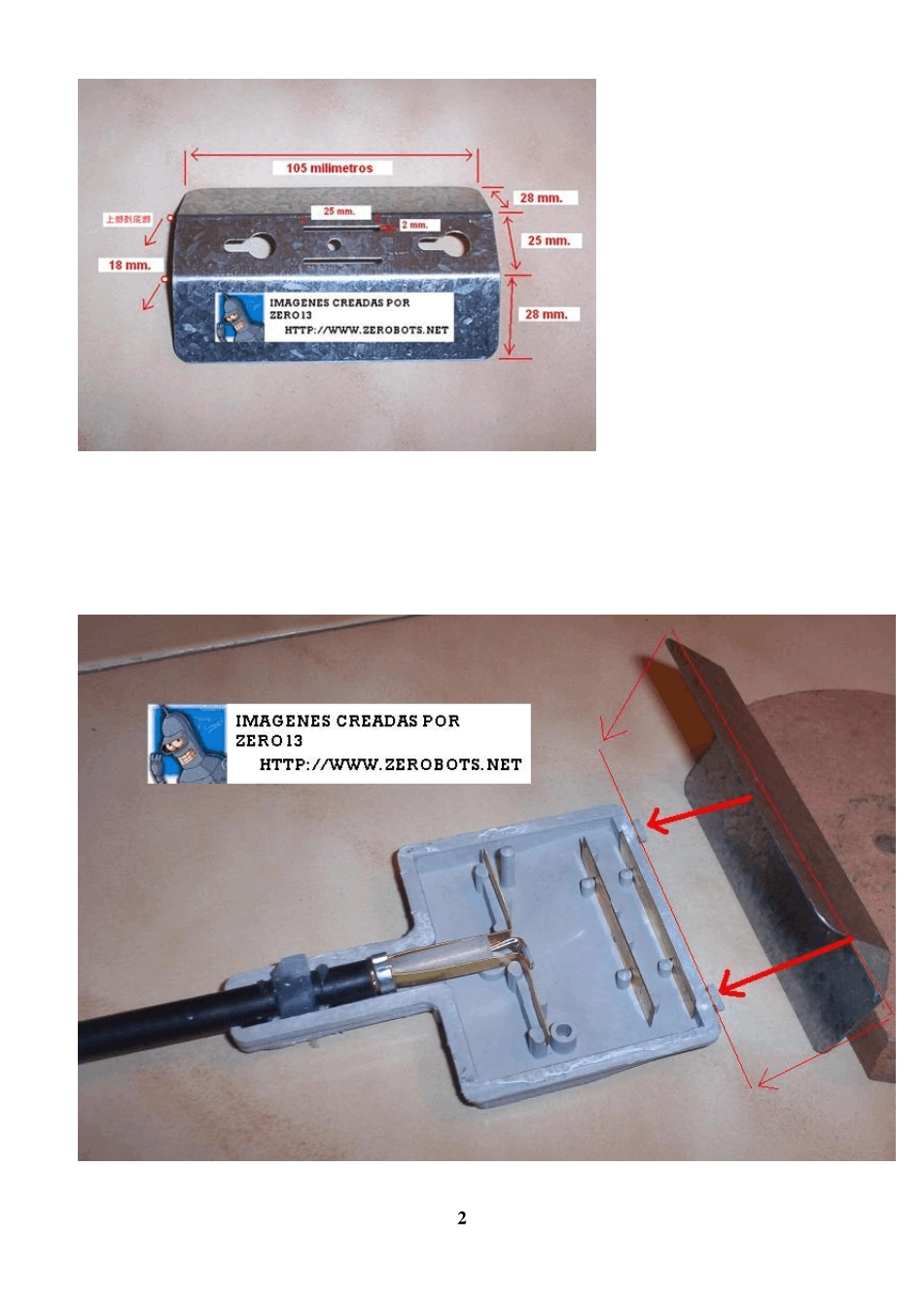

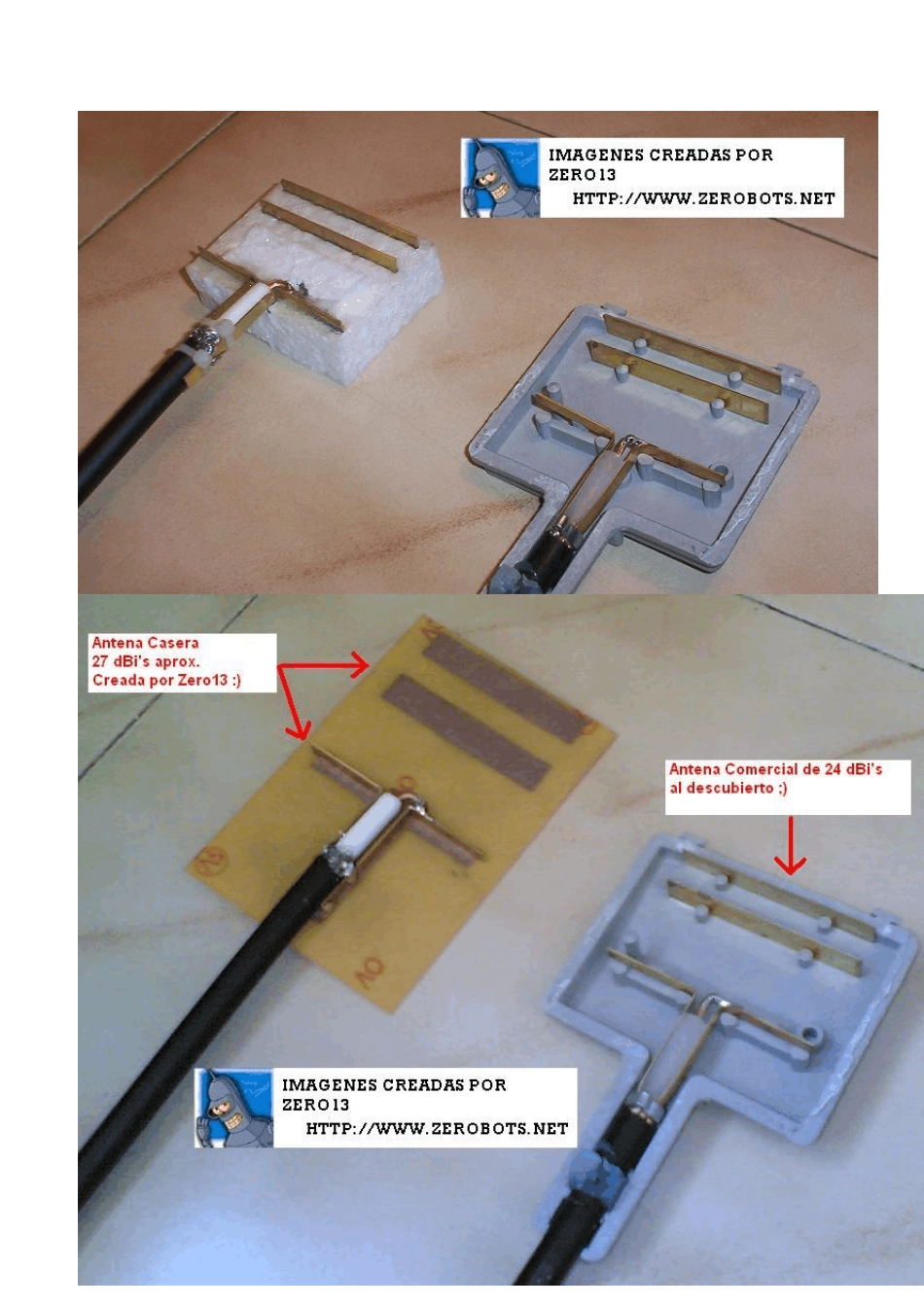

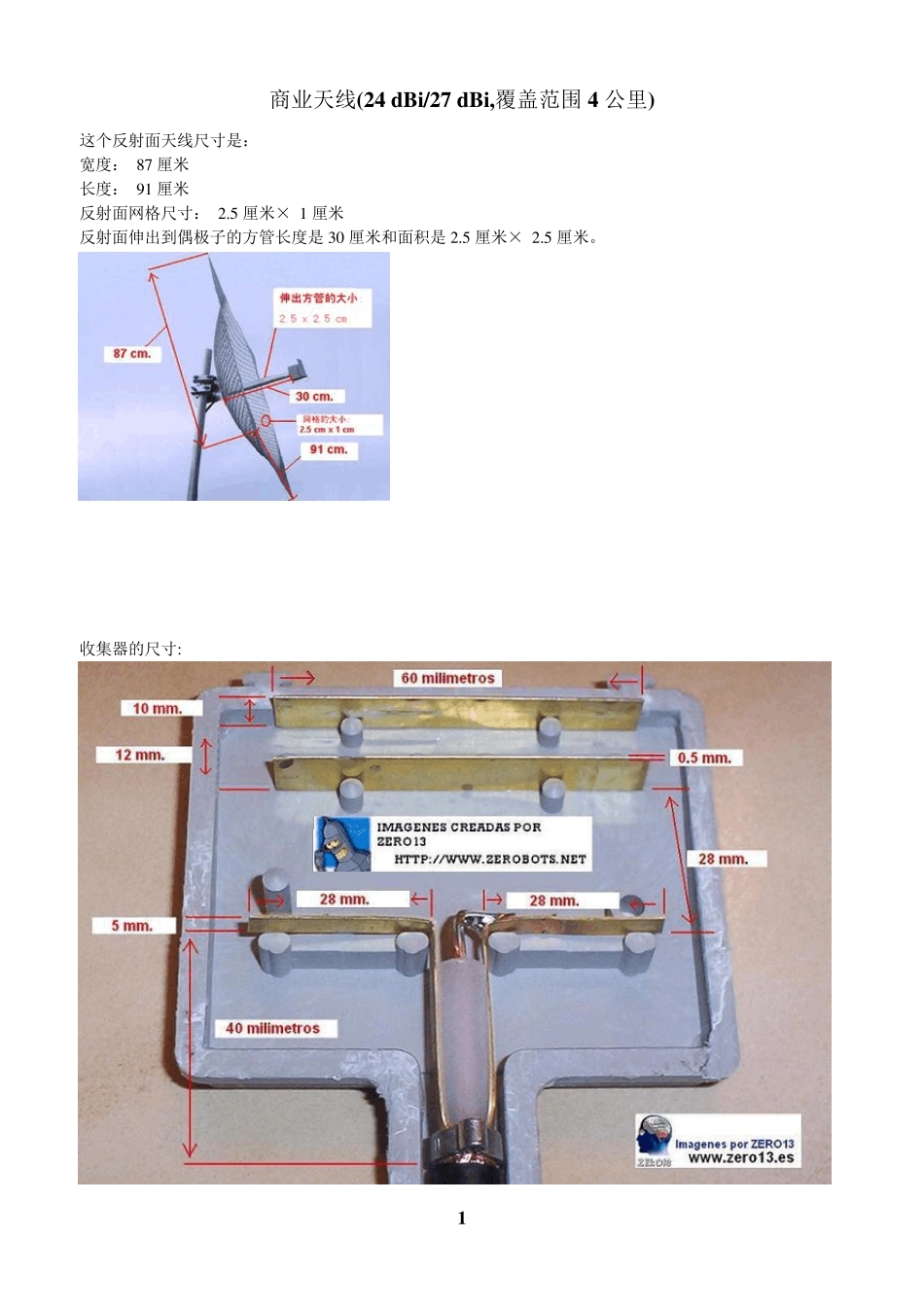

1 商业天线(24 dBi/27 dBi,覆盖范围4 公里) 这个反射面天线尺寸是： 宽度： 87 厘米 长度： 91 厘米 反射面网格尺寸： 2.5 厘米× 1 厘米 反射面伸出到偶极子的方管长度是30 厘米和面积是2.5 厘米× 2.5 厘米。 收集器的尺寸: 2 3 4 5 6 天线FA20 的设计. (18..22 dBi). 尺寸图纸如下: 7 天线成品图片: 2.4Ghz Yagui 天线(17dbi 和60cm 垂直极化) 设计图的尺寸: 从左向右 1,2…..21 铜线的直径 2 毫米 序号 长度(m m ) 位置(m m ) 1 60.3 0.0 2 54.0 19.65 3 50.8 41.0 4 49.2 66.5 5 48.3 93.7 6 45.8 127.4 7 45.8 154.4 8 45.8 181.4 9 45.8 208.4 10 45.8 235.4 11 45.8 262.4 12 44.2 289.4 13 44.2 316.4 14 44.2 343.4 15 44.2 370.4 16 44.2 397.4 17 36.6 424.4 8 18 42.6 451.4 19 42.6 478.4 20 45.6 505.4 21 35.6 530.4 环形八木天线 2.4GHz 14 dBi 实际图: 设计图: 9 反射面R1 的尺寸:(黄铜板直径123 毫米x0.5 毫米厚) 使用的铜管直径为12 毫米,圆环使用的铜线直径为1.5 毫米. 1 米的长度和22 个圆环，使增益大约为14dbi 50 厘米长度和11 个圆环的天线,使增益大约为11dbi 序号 周长 位置 反射面 1 123mm 直径 0 mm 反射面 2 135mm 42 mm 接驳器 123mm 55 mm 导向器 1 114mm 70 mm 导向器 2 114mm 81 mm 导向器 3 114mm 105 mm 导向器 4 114mm 129 mm 导向器 5 114mm 146 mm 导向器 6 114mm 177 mm 导向器 7 114mm 225 mm 导向器 8 114mm 273 mm 导向器 9 114mm 321 mm 导向器 10 114mm 369 mm 导向器 11 114mm 417 mm 导向器 12 114mm 465 mm 导向器 13 110mm 513 mm 导向器 14 110mm 561 mm 导向器 15 110mm 609 mm 导向器 16 110mm 657 mm 导向器 17 110mm 705 mm 导向器 18 110mm 753 mm 导向器 19 110mm 801 mm 导向器 20 110mm 849 mm 1 0 直径4 毫米x长度60 毫米的一根铜管。穿入 RG - 316 同轴电缆,与接驳器连接. 准备: 35 毫米，34 毫米，40 毫米直径的任何材料的管子各一根. 直径35 毫米的管子制作 1-12 的导向器圆环 直径34 毫米的管子制作 13 至 22 的导向器圆环,其中两个圆环切除 4mm 长,作为导向器 21,22. 直径40 ...
