太阳能光伏发电站监理控制要点

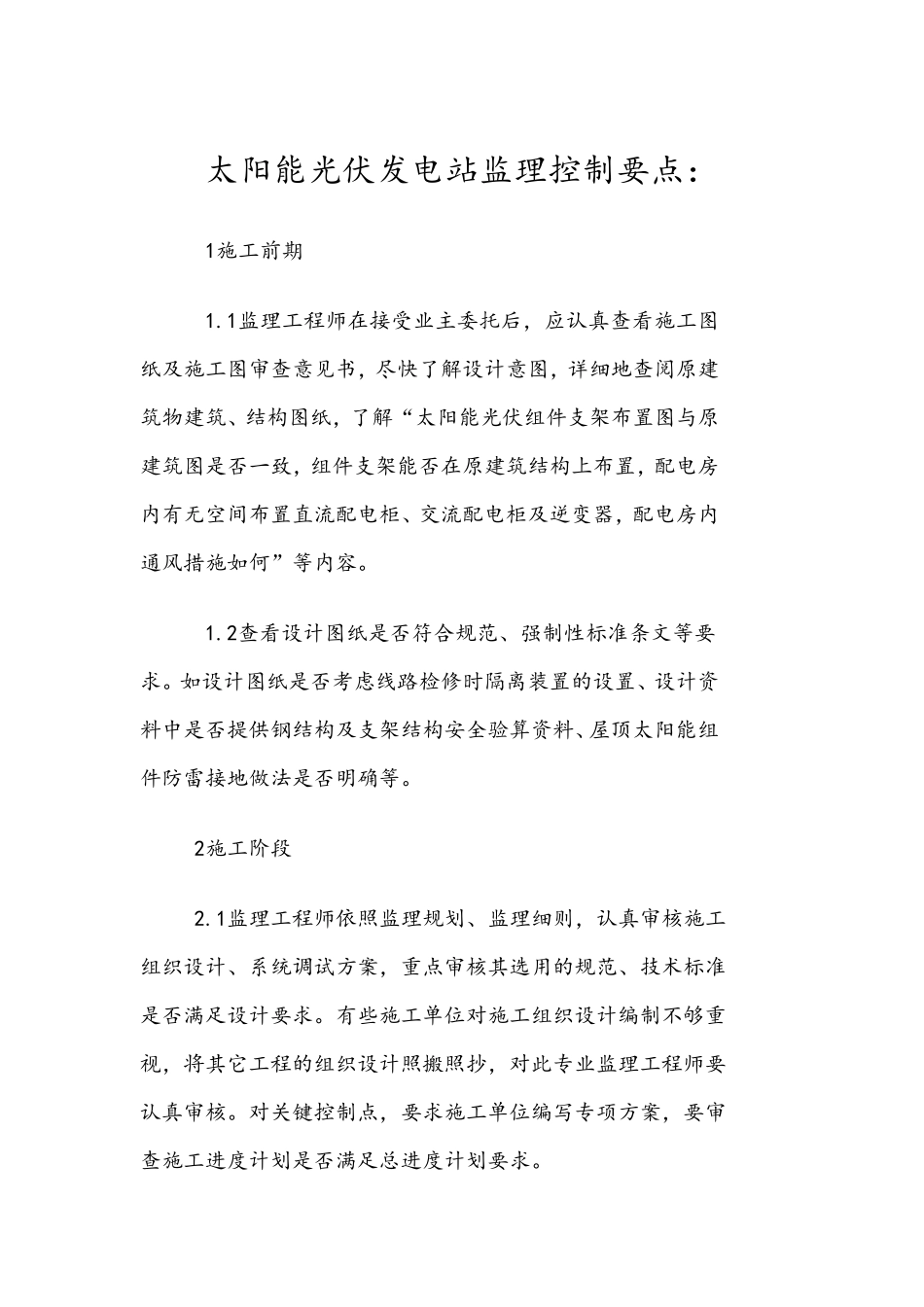

太阳能光伏发电站监理控制要点_第1页
1/7

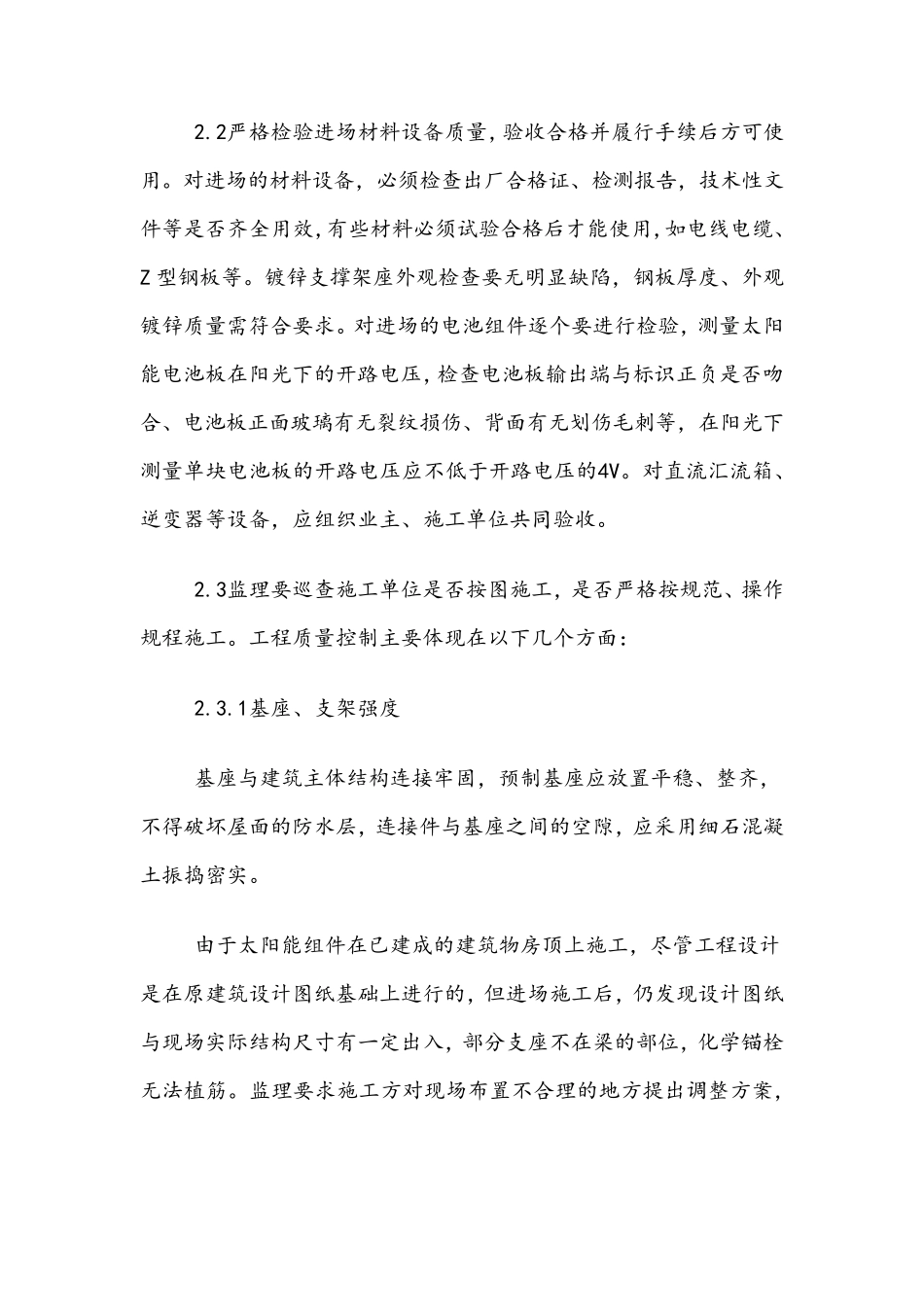

太阳能光伏发电站监理控制要点_第2页
2/7

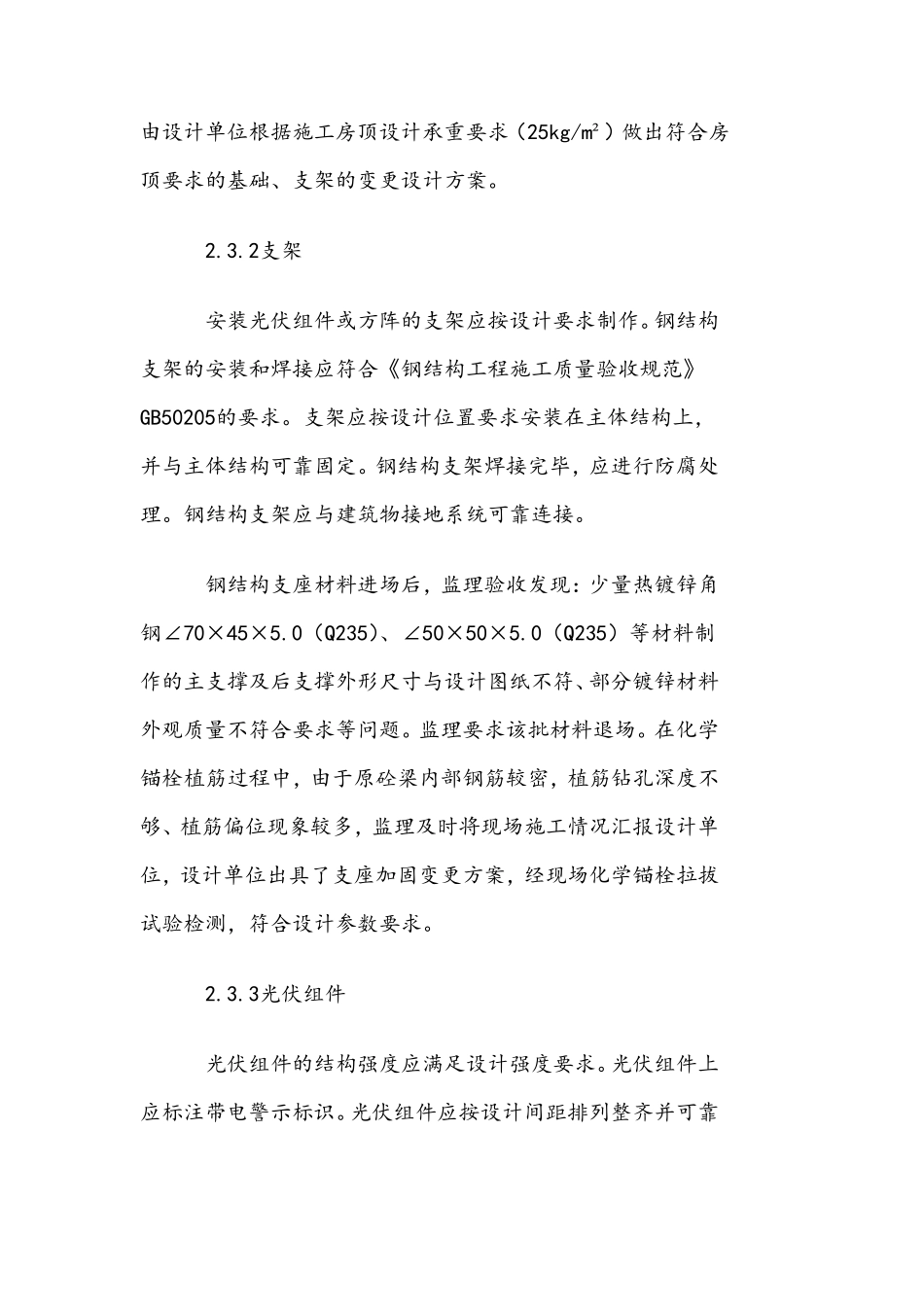

太阳能光伏发电站监理控制要点_第3页
3/7
太阳能光伏发电站监理控制要点: 1施工前期 1.1监理工程师在接受业主委托后,应认真查看施工图纸及施工图审查意见书,尽快了解设计意图,详细地查阅原建筑物建筑、结构图纸,了解“太阳能光伏组件支架布置图与原建筑图是否一致,组件支架能否在原建筑结构上布置,配电房内有无空间布置直流配电柜、交流配电柜及逆变器,配电房内通风措施如何”等内容。 1.2查看设计图纸是否符合规范、强制性标准条文等要求。如设计图纸是否考虑线路检修时隔离装置的设置、设计资料中是否提供钢结构及支架结构安全验算资料、屋顶太阳能组件防雷接地做法是否明确等。 2施工阶段 2.1监理工程师依照监理规划、监理细则,认真审核施工组织设计、系统调试方案,重点审核其选用的规范、技术标准是否满足设计要求。有些施工单位对 施工组织设计编 制不 够 重视 ,将 其它 工程的组织设计照搬 照抄 ,对 此 专 业监理工程师要认真审核。对 关 键 控制点,要求施工单位编 写 专 项 方案,要审查施工进 度 计划是否满足总 进 度 计划要求。 2.2严格检验进场材料设备质量,验收合格并履行手续后方可使用。对进场的材料设备,必须检查出厂合格证、检测报告,技术性文件等是否齐全用效,有些材料必须试验合格后才能使用,如电线电缆、Z 型钢板等。镀锌支撑架座外观检查要无明显缺陷,钢板厚度、外观镀锌质量需符合要求。对进场的电池组件逐个要进行检验,测量太阳能电池板在阳光下的开路电压,检查电池板输出端与标识正负是否吻合、电池板正面玻璃有无裂纹损伤、背面有无划伤毛刺等,在阳光下测量单块电池板的开路电压应不低于开路电压的4V。对直流汇流箱、逆变器等设备,应组织业主、施工单位共同验收。 2.3监理要巡查施工单位是否按图施工,是否严格按规范、操作规程施工。工程质量控制主要体现在以下几个方面: 2.3.1基座、支架强度 基座与建筑主体结构连接牢固,预制基座应放 置 平 稳 、整 齐,不得 破 坏 屋 面的防 水 层 ,连接件与基座之 间 的空 隙 ,应采 用细 石 混 凝土 振 捣 密 实 。 由 于太阳能组件在已 建成 的建筑物 房 顶 上 施工,尽 管 工程设计是在原 建筑设计 图纸 基础 上 进行的,但 进场施工后,仍 发 现设计 图纸与现场实 际 结构尺 寸 有一 定 出入 ,部 分 支座不在梁 的部 位,化 学 锚 栓无法 植 筋 。监理要求施工方对现场布 置 不合理的地 ...
