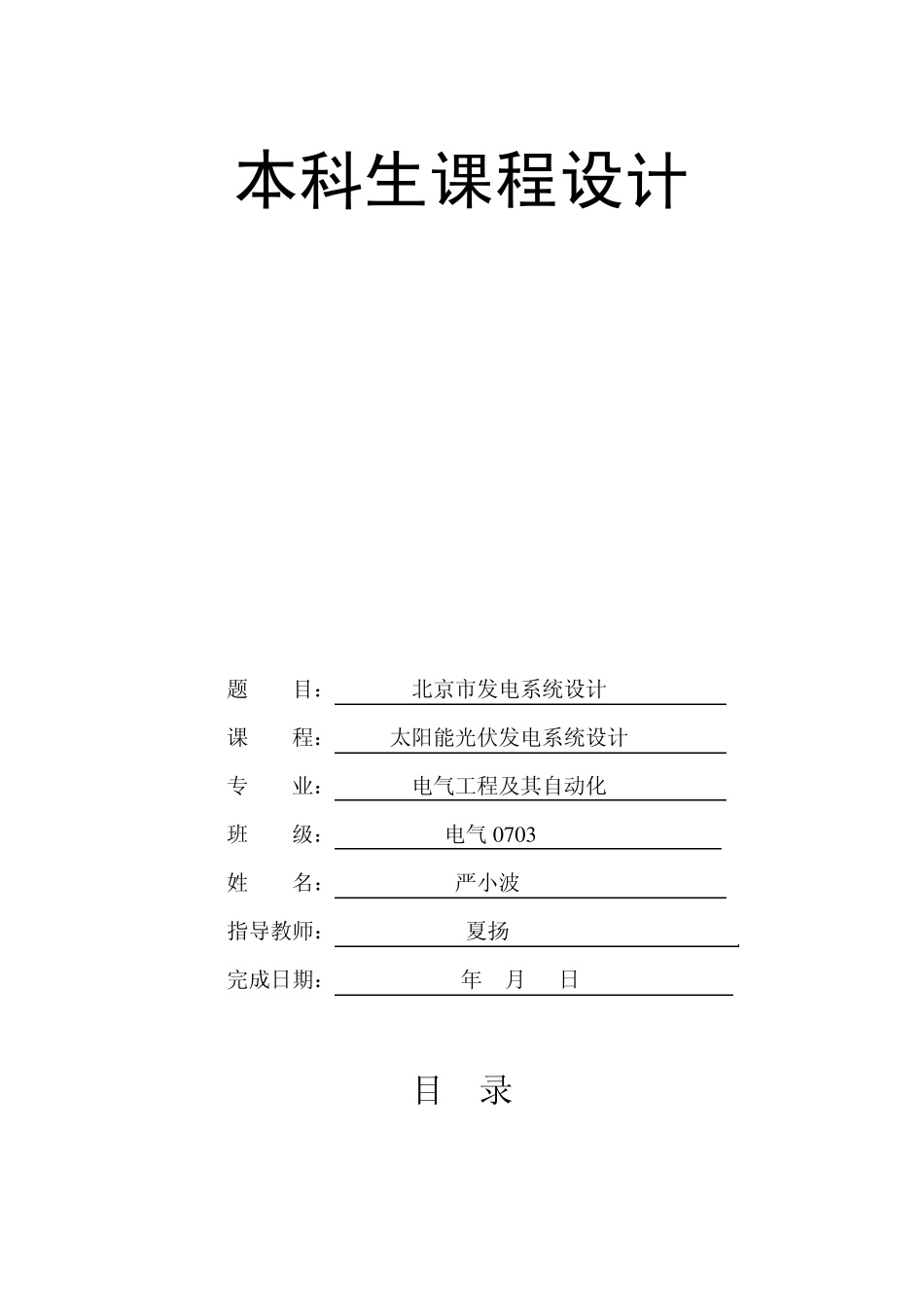

本科生课程设计 题 目: 北京市发电系统设计 课 程: 太阳能光伏发电系统设计 专 业: 电气工程及其自动化 班 级: 电气 0 7 0 3 姓 名: 严小波 指导教师: 夏扬 完成日期: 2011年 3月 11日 目 录 扬州大学本科生课程设计 2 1 光伏软件Meteonorm 和PVsy st 的介绍---------------------------------------------3 1.1 Meteonorm--------------------------------------------------------------------------3 1.2 PVsy st-------------------------------------------------------------------------------4 2 中国北京市光照辐射气象资料-------------------------------------------------------11 3 独立光伏系统设计----------------------------------------------------------------------13 3.1负载计算(功率1kw,2kw,3kw,4kw,5kw)-----------------------------13 3.2蓄电池容量设计(电压:24V,48V)----------------------------------------13 3.3太阳能电池板容量设计,倾角设计--------------------------------------------13 3.4太阳能电池板安装间隔计算及作图。-----------------------------------------16 3.5逆变器选型--------------------------------------------------------------------------17 3.6控制器选型--------------------------------------------------------------------------17 3.7系统发电量预估--------------------------------------------------------------------18 第一章 光伏软件介绍 一、Meteonorm Meteonorm 软件是一款分析各地的气象资料软件,包括当地的经度,维度,海拔高度,扬州大学本科生课程设计 3 以及太阳辐射度等重要资料,要想设计当地的光伏发电系统,当地的气象资料必须准确,且完整,Meteonorm 软件比较好的提供了各地的气象资料。 1、打开 Meteonorm,选择语言 2、查询所在地气象数据,以北京为例 二、PVsy st PVsy st 是一款如何设计光伏发电系统的软件,他的设计流程如下: 扬州大学本科生课程设计 4 1、获取设计所需相关信息 A、系统安装位置:查询经纬度 B、应用类型:离网/并网 C、荷载情况:荷载的功率和使用时间 D、环境条件:持续阴天数/遮阳情况 E、输出类型:交流/直流,电压,频率 2、打开 PVSYST 软件,导入北京的气象数据 3、系统设计,选择独立系统 扬州大学本科生课程设...
