太阳能光伏发电系统的整体配置与相关设计

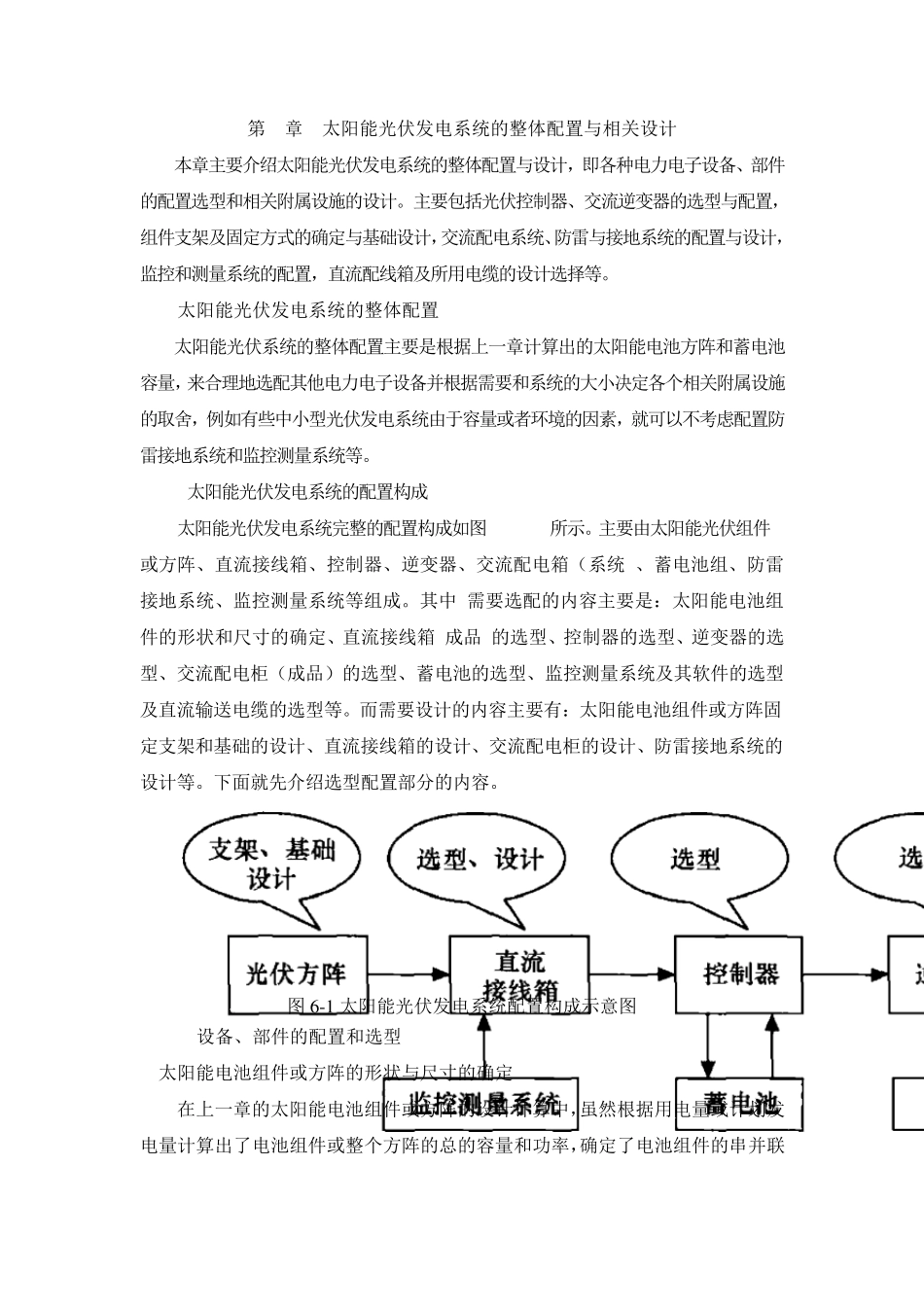

第6章 太阳能光伏发电系统的整体配置与相关设计 本章主要介绍太阳能光伏发电系统的整体配置与设计，即各种电力电子设备、部件的配置选型和相关附属设施的设计。主要包括光伏控制器、交流逆变器的选型与配置，组件支架及固定方式的确定与基础设计，交流配电系统、防雷与接地系统的配置与设计，监控和测量系统的配置，直流配线箱及所用电缆的设计选择等。 6.1 太阳能光伏发电系统的整体配置 太阳能光伏系统的整体配置主要是根据上一章计算出的太阳能电池方阵和蓄电池容量，来合理地选配其他电力电子设备并根据需要和系统的大小决定各个相关附属设施的取舍，例如有些中小型光伏发电系统由于容量或者环境的因素，就可以不考虑配置防雷接地系统和监控测量系统等。 6.1.1太阳能光伏发电系统的配置构成 太阳能光伏发电系统完整的配置构成如图6-1所示。主要由太阳能光伏组件或方阵、直流接线箱、控制器、逆变器、交流配电箱（系统)、蓄电池组、防雷接地系统、监控测量系统等组成。其中,需要选配的内容主要是：太阳能电池组件的形状和尺寸的确定、直流接线箱(成品)的选型、控制器的选型、逆变器的选型、交流配电柜（成品）的选型、蓄电池的选型、监控测量系统及其软件的选型及直流输送电缆的选型等。而需要设计的内容主要有：太阳能电池组件或方阵固定支架和基础的设计、直流接线箱的设计、交流配电柜的设计、防雷接地系统的设计等。下面就先介绍选型配置部分的内容。 图 6 -1 太阳能光伏发电系统配置构成示意图 6.1.2 设备、部件的配置和选型 1.太阳能电池组件或方阵的形状与尺寸的确定 在上一章的太阳能电池组件或方阵的设计计算中，虽然根据用电量或计划发电量计算出了电池组件或整个方阵的总的容量和功率，确定了电池组件的串并联 数量，但是还需要根据太阳能电池的具体安装位置来确定电池组件的形状及外型尺寸，以及整个方阵的整体排列等。有些异型和特殊尺寸的电池组件还需要与生产厂商定制。 例如从尺寸和形状上讲，同一功率的电池组件可以做成长方形，也可以做成正方形或圆形、梯形等其他形状；从电池片的用料上讲，同一功率的电池组件可以是单晶硅或多晶硅组件，也可以是非晶硅组件等，这就需要我们来选择和确定。电池组件的外形和尺寸确定后，才能进行组件的组合、固定和支架、基础等内容的设计。附录 2提供了太阳能光伏发电常用晶体硅电池组件规格尺寸和技术参数等可供选型时参考。 2.直流接线箱的选型 直流接线箱也叫直流配...
